CAD中如何建立图层

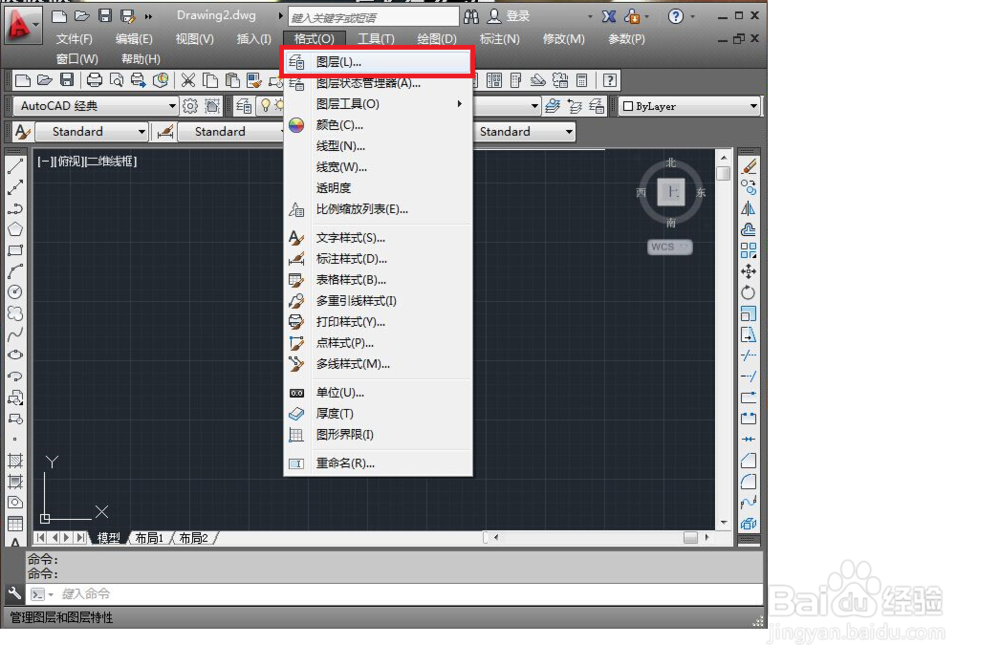

1、点击CAD菜单栏上的“格式”按钮，在下拉菜单中选择“图层”按钮。快捷键为ALT+O+L组合键。

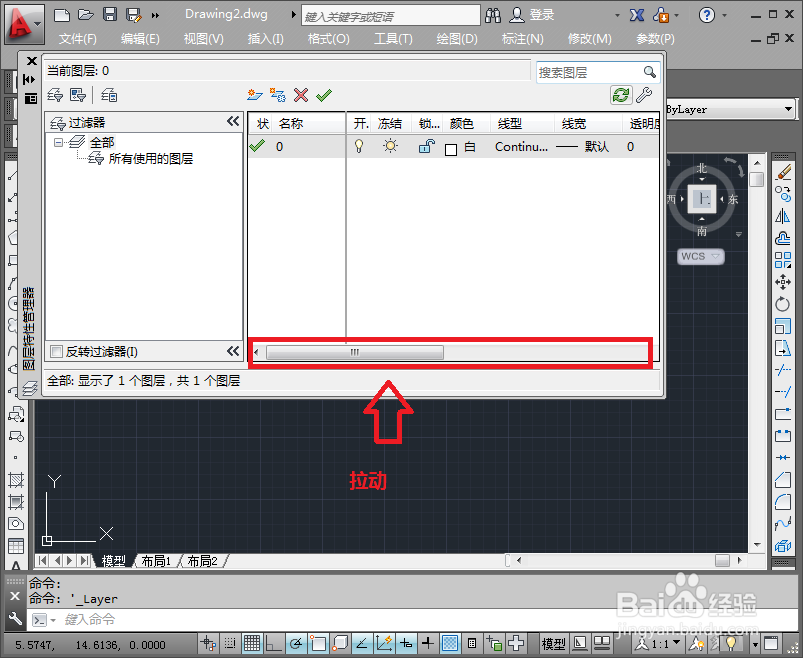

2、在弹出的对话框中，我们可以看到对当前图层进行设置的菜单栏目，左右移动下方的条框可以延伸。。

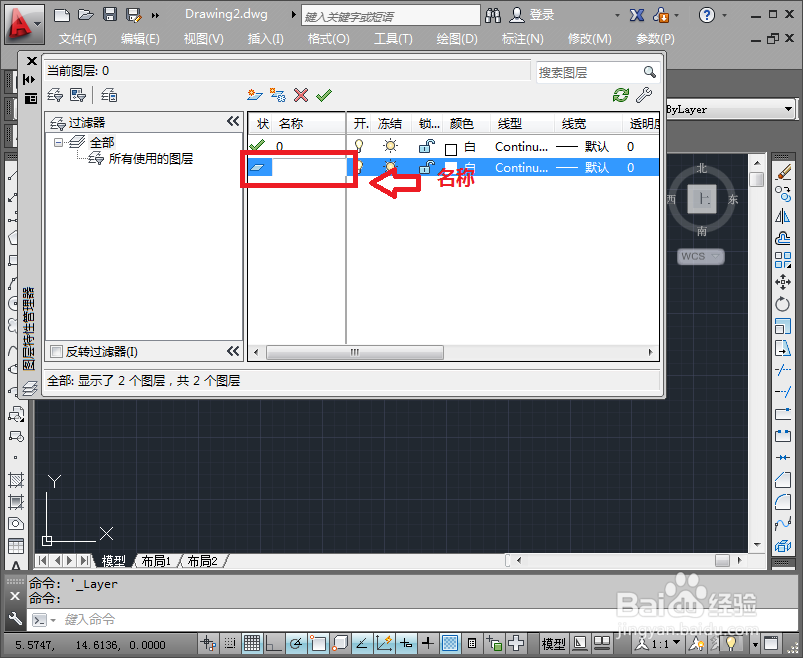

3、点击菜单上的“新建图层”按钮，即会在原图层下方新建出一个图层，可以直接修改名字。

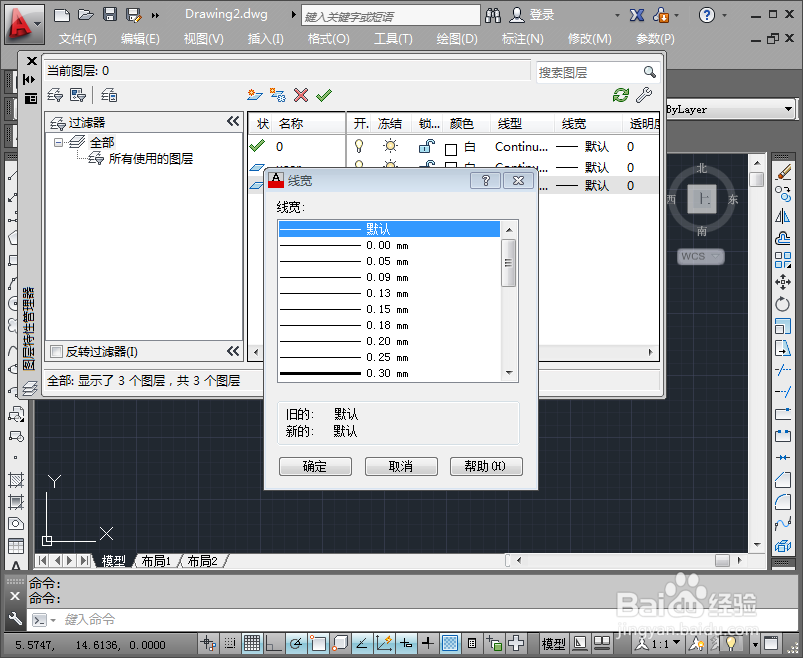

4、右键点击“线宽“按钮，即可以对线宽的粗细进行设定，点击“确定”即可完成设定。

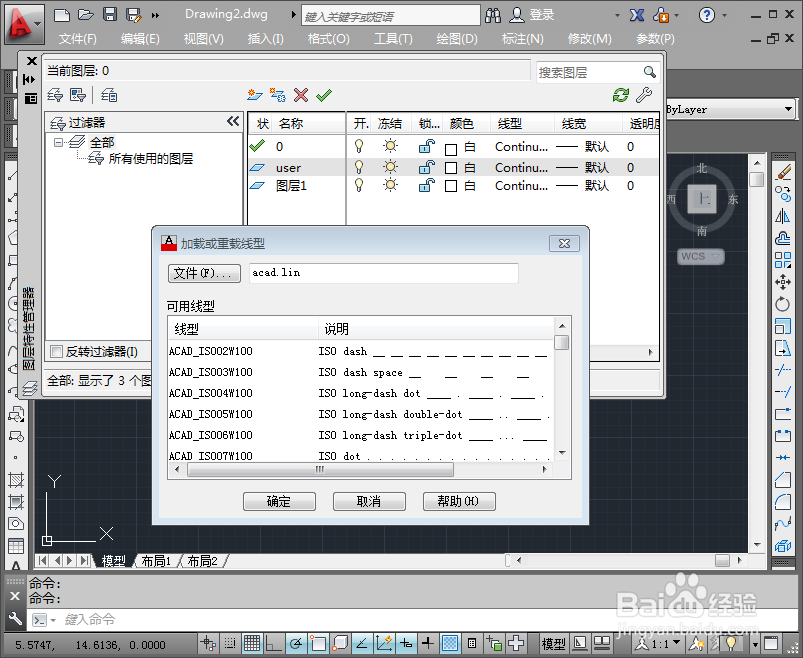

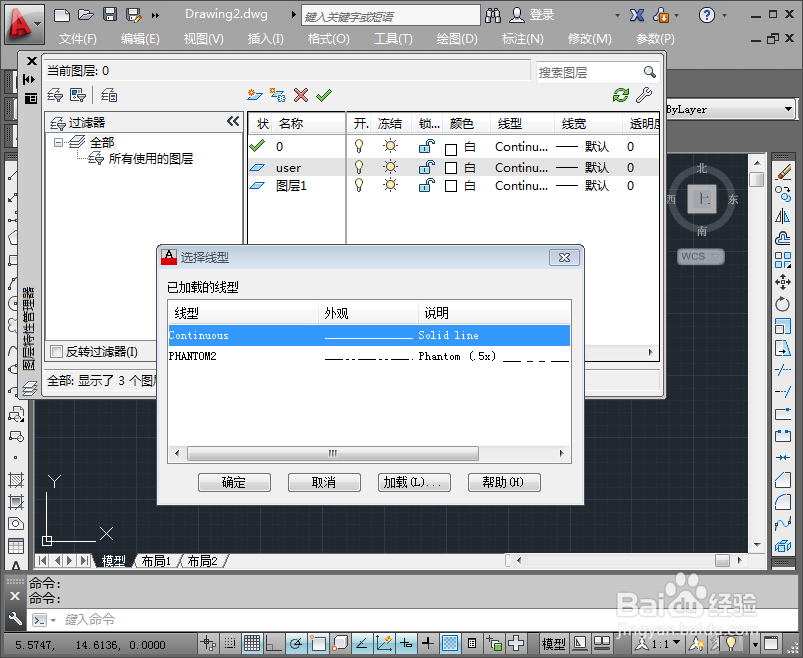

5、右键点击“线型”按钮，对于线型的外观和说明进行设定，如需要设定新的可以点击下方“加载”即会有其他选项可供选择。

6、向左拉动移动条，可以看到对“透明度”的设定，这个依据对图层的需要进行设定。
