YJV22-3x150-- 8.7/10kV电缆介绍

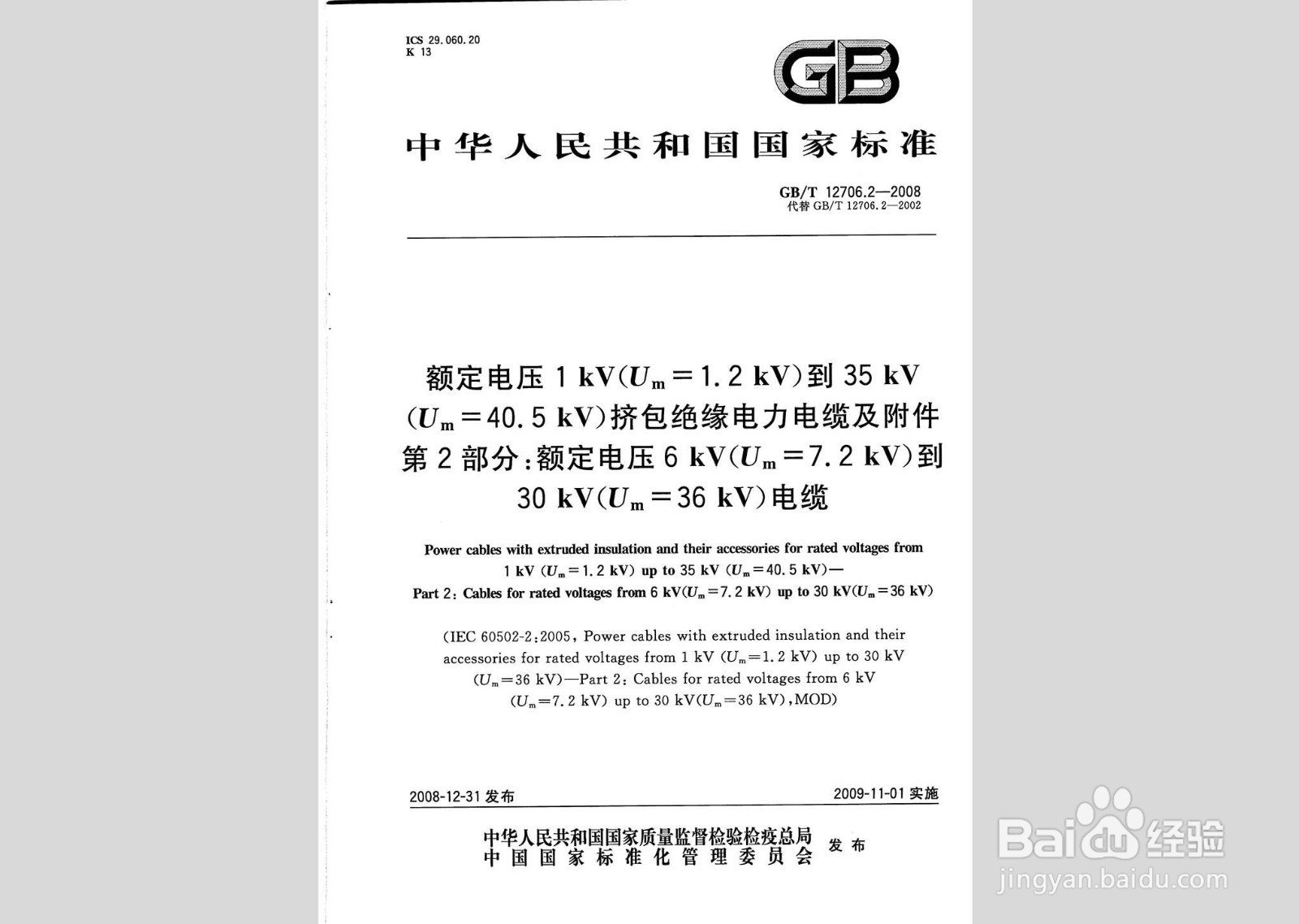

1、电缆满足标准

包括但不限于下列全部标准的最新版本。

《额定电压1KV-35KV挤包绝缘电力电缆附件》（GB/T12706）。

《电缆绝缘和护套材料通用试验方法》（GB/T12951）。

《电线电缆电性能试验方法》（GB/T3048）。

《电线电缆识别标志》（GB/T6995）。

《电缆在火焰条件下燃烧试验》（GB/T18380.1）。

《电缆导体》（GB/T3956）。

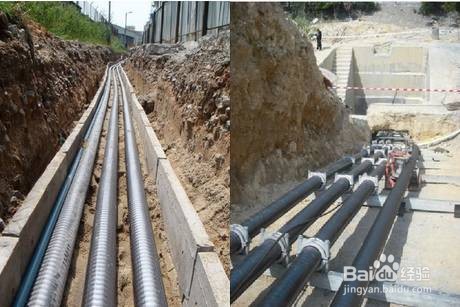

2、电缆使用环境

导体对地或金属屏蔽之间的额定工频电压（U0）：8.7kV

   系统标称电压（U）： 10kV

   系统最高电压（Um）： 12kV

   中性点连接：       小电阻接地

   海拔高度：         ≤1200m

   运行环境温度：    —15℃～+40℃

   运行环境湿度： 日平均相对湿度不大于 95%

   月平均相对湿度不大于 90%

   周围空气没有明显地受到尘埃、烟、腐蚀性或可燃性气体、蒸汽或盐雾的污染；

   地震强度不超过8度；

3、电缆结构

①导体

采用多股圆形软铜线绞合紧压成导体，表面光滑、无油污、毛刺，其组成、性能和外观应符合3956标准的规定，紧压系数不小于0.90。导体直流电阻符合GB/T12706标准要求。

②导体屏蔽

导体屏蔽应为挤包的交联型半导电层；半导电层应均匀地包覆在导体上，表面应光滑，无明显绞线凸纹，不应有尖角、颗粒、烧焦和擦伤的痕迹。

③绝缘

绝缘应采用交联聚乙烯材料(XLPE型)，挤包紧密，表面平整，其性能应符合IEC 60502标准。绝缘标称厚度为4.5mm，绝缘平均值应不小于标称厚度。绝缘最薄点的厚度应不小于其标称值的90% -0.1mm。

绝缘偏心度不大于10％。

④ 绝缘屏蔽

导体绝缘屏蔽层应为挤包半导电层，半导电层应均匀地包覆在绝缘表面；半导电层表面应光滑，不应有尖角、颗粒、烧焦和擦伤的痕迹。

导体屏蔽、绝缘、绝缘屏蔽应采用干式、三层共挤的方式生产。

⑤金属屏蔽

     金属屏蔽采用铜带屏蔽或者铜带加铜丝疏绕屏蔽的复合屏蔽结构。

     铜带屏蔽采用一层软铜带重叠绕包。

⑥内衬层

内衬层采用挤包型，根据产品不同，可选用聚氯乙烯护套料或聚乙烯护套料，其标称厚度符合GB/T 12706标准的要求。

⑦铠装层

金属铠装采用钢带或者钢丝铠装，材料宽度、厚度或者钢丝直径符合GB/T 12706标准的要求。

单芯电缆必须采用非磁性的带材（去磁钢带、铝带或铜带）或者线材（铝合金丝、去磁钢丝或者铜丝）铠装。

⑧ 外护套

非金属外护套按电缆类型选用聚氯乙烯护套料、聚乙烯护套料或者低烟无卤聚烯烃护套料，其标称厚度符合GB/T 12706标准的要求，护套平均厚度应不小于标称值，最薄点应不小于标称值的80-0.2％。

护套料材料根据环境要求，采用不同性能的材料，如耐寒、耐候（抗紫外光）、防鼠蚁等。

4、电缆结构示意图

1 导体、2 导体屏蔽、3 绝缘、4 绝缘屏蔽、5 金属屏蔽、6 填充层、7 绕包带、8 内衬层、 9 铠装层、10 外护套。
