关于PROFIBUS总线 故障排查

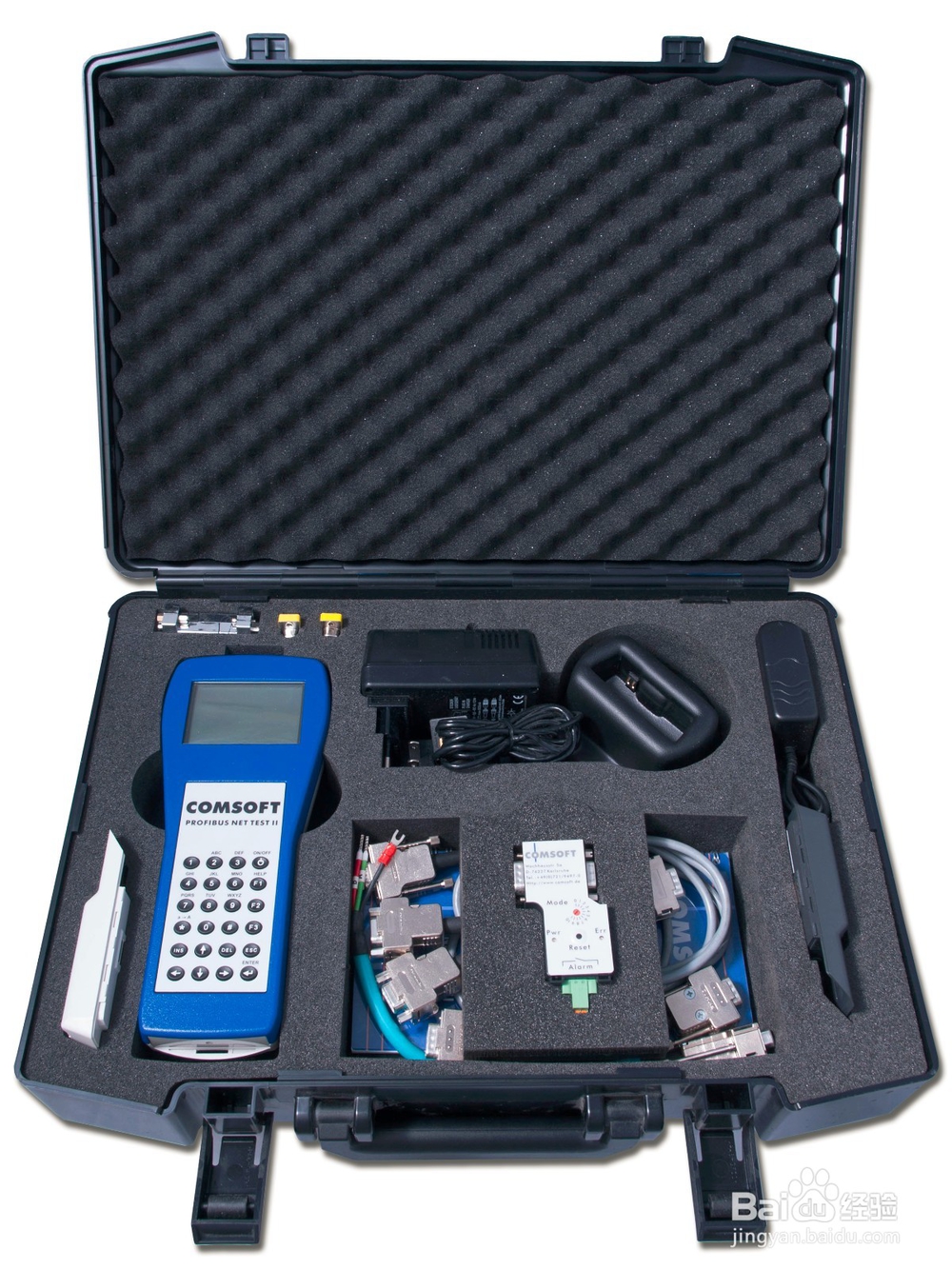

1、故障1，调试鲋逐噗瘀期间，只要送电就偶尔报通讯故障，各子站随机出现通讯故障，特别是单独几个子站尤为频繁。使用Nettest II 检测站点的信号质量，粗略检测回路电阻，阻值为112Ω左右，阻值在正常范凿速钲挞围内。对于这种情况：首先检查接线顺序问题，通讯DP头A、B端子的电缆是否有接反现象，其次看接线是否有不良现象，然后测量总线上的回路电阻值，理论上电阻值在110Ω左右就没有问题；偶尔报通讯故障一般就是信号衰减的问题，主要有接线和通讯头两方面原因，但通过测量，这2个原因都能排除；计算此通讯双绞线的长度，直线距离150m左右，但加上电缆是曲折敷设的并且进出子站都有一定的长度，此电缆的总长度应该在260m左右，这样就会导致信号的衰减以至于通讯不正常。临时敷设光缆成本高，于是考虑在子站22~25所在的配电室配加1个RS485中继器，对信号进行稳定。加装中继器后，通讯稳定那么这这期间用到的仪器可以采用，NetTestII检测每个从站的电平信号，以及电压范围。

2、故障2，正常生产时，各子站随机出现通讯故障，导致跳闸而无法生产。使用手持式诊断工具监测站点的电平信号质量，粗略检测回路电阻，阻值为85Ω，阻值不在正常范围内。对于这种情况：检查两端的DP通讯头，发现末尾的DP通讯头阻值异常，应该是220Ω，却只有140Ω左右，更换正常DP通讯头后，恢复正常

3、故障3，正常生产中，当辊道运行时偶尔22~25子站报通讯故障，造成跳闸，也无法生产，辊道不运行时没有问题。粗略测量阻值为112Ω，阻值在正常范围内。对于这种情况：根据检验先测量电阻值，如果阻值是在正常的范围内，再如果也没有增加线缆的话，考虑可能是电磁干扰问题（变频器，电机，高频电气），为了避免或者验证这个情况的话，动力线缆（电源线）最好不要跟通讯线缆捆绑在一起，尽量分开敷设。

4、故障4，正常生产中，偶尔部分子站报通讯故障，造成跳闸现象，但不频繁。使用Nettest II 检测站点电平信号质量，粗略检测回路电阻，阻值在112Ω以上，偶尔有莆奶通氰波动，阻值在正常范围内，对于这种情况：那么这种情况跟第三种情况是比价相似的，所以一般是先排查出DP接头，线缆问题，是否存在电磁干扰问题？如果都不是以上情况，考虑是否接地，接地系统混乱是会导致环路电流，对PLC干扰主要是接地点位不均，电位差导致环路电流，最好就是可以做到一个系统，统一接地!
