方案设计师里面如何设置成果生成与查看

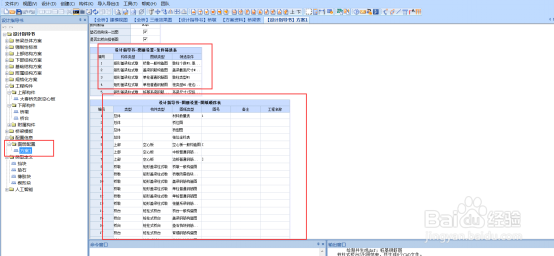

1、桥梁方案以及各构件的构造、配束、配筋就都已完成，接下来就是出图环节，通过出图可以查看各个构件的设计参数是不是自己想要的，如果有不满意的地方，可以返回到设计方法中说湫鲆胪去修改对于的设计方法以及标准件，然后再重新刷新桥梁表反复如此得到最终结果。

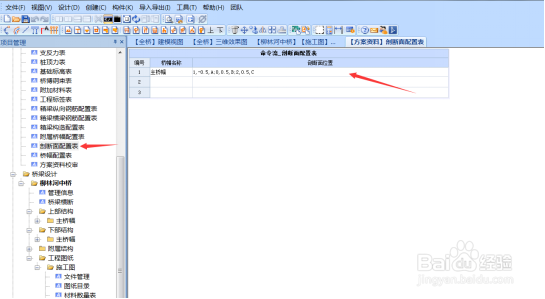

2、剖断面位置也可以集成到桥梁表中去，只需在剖断面配置表中填写剖断面位置。

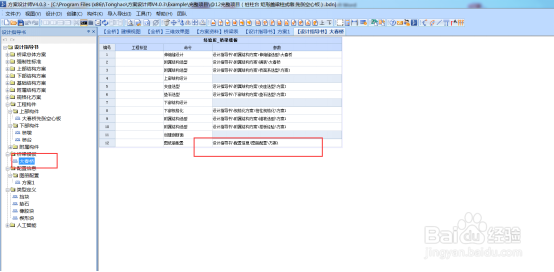

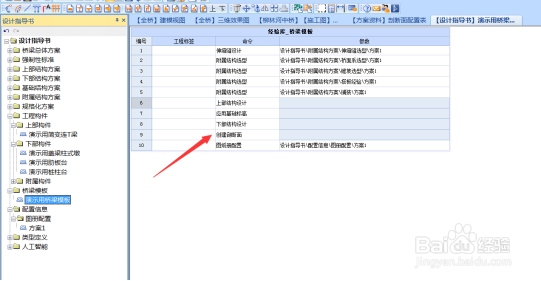

3、桥梁模板中有创建剖断面的命令，每次刷新桥梁表之后，剖断面位置都会自动定义好。

4、成果生成与查看保留了原来的单个构件出图的方式，及进入到某个单个构件的绘图设置界面，选中需要出的图纸类型，然后点击重新绘制，这个构件的图纸就是出具在对应目录下的Drawing文件夹下。各总图的绘制也保留了原来的方式，即在左侧菜单树下直接双击总图名称，进行配置之后点击出图。

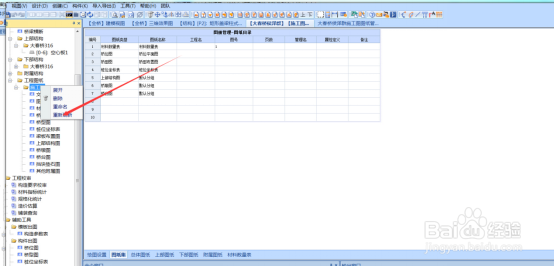

5、在设计指导书中有对图册配置进行管理的地方，并且在桥梁模板中可以对他进行调用，只要做了如上操作，即可在施工图节点处右键使用重新刷新：

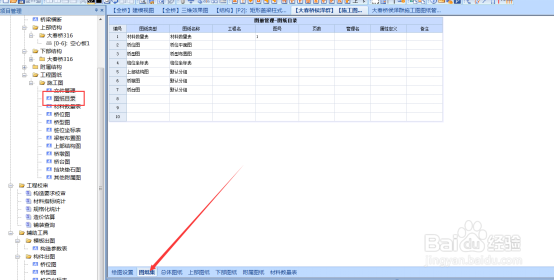

6、然后可以在图册目录下发现，所有该出的图纸分类程序都分好了
