怎么制作5V直流稳压电源

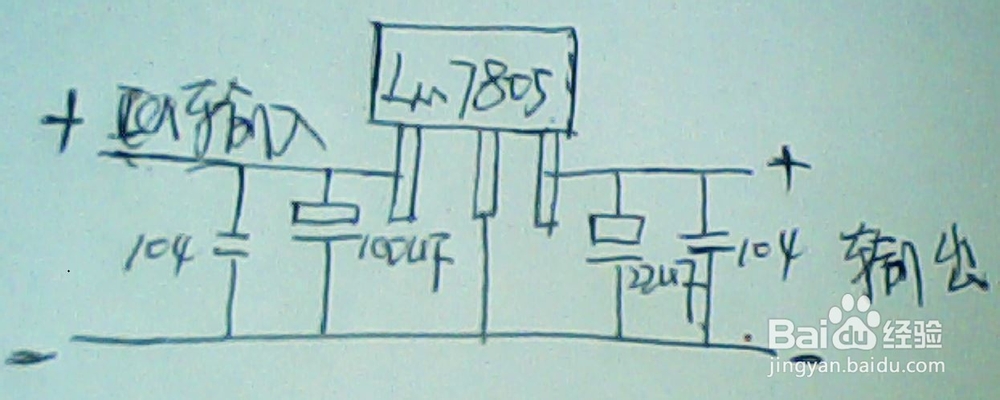

1、开始之前先讲一下LM2940和7805的区别，前者属于低压差芯片，低于1v,后者属于高压差,2v左右。简单点说就是电流一定的情况下，后者容易发热。先看一下电路图：请原谅是手绘的。

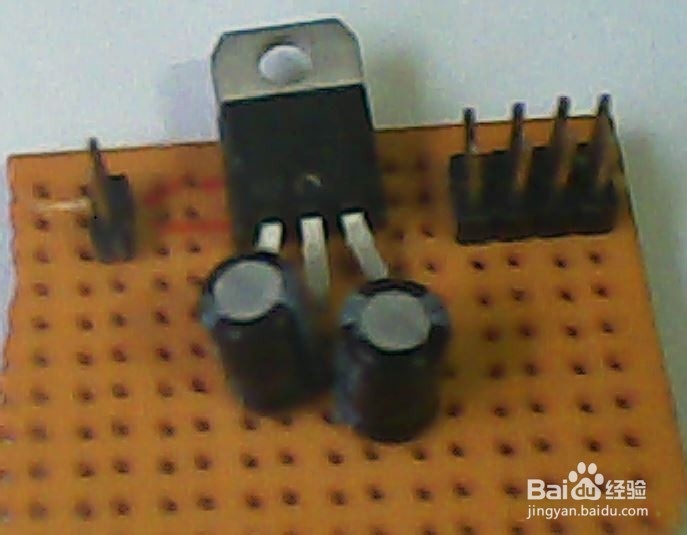

2、图中左端为输入，用7805时，输入电压需要大于7v，右端为输出（5v左右，有一定的偏差）。中间为共地端。如果需要向几个负载供电，只需在右端并联即可。下图是本人做的一个稳压电路实物图。

3、电容的作用当然是滤波（电容特性：隔直通交，没有绝对的直流电源，电路中往往含有杂波）了，这根据具体电路在确定要不要4个电容，一般电路两边各使用一个电解电容就可以了，一般情况下输出端的电容容量小于输入端的电容容量。作用是：防止断电时，电容放电，导致输出端电压高于输入端，损坏稳压芯片。
