Android电话系统

1、我们回到电话系统基本构成上，先从整体上去把握一下电话模块的大体框架，先从空中俯瞰。我给出的图是一般的智能手机的框架图，该框架基本能够概括所有手机电话模块的构成，当然也包括Android的电话系统构成。

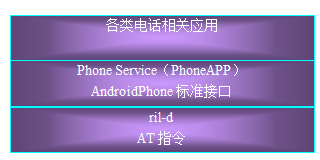

2、智能机架构一般是应用处理器+Modem。应用处理器与Modem的连接使用串口或者USB。在一个硬件串口通路上实现为了要同时实现数据传输并同时实现控制Modem,就需要实现多路复用协议（GSM TS07.10），在底层我们在多路复用的基础上虚拟了两个串口，一个用于CMD通道，一个用于DATA通道。电话的所有控制通路都是在这连个通道上。 RIL,Radio Interface Layer。本层为一个协议转换层，手机框架需要适应多类型的Modem接入到系统中，而对于不同的Modem有不同的特性，AT指令的格式或者回应有所不同，但是这种特性在设计应用时不可能完全考虑和兼容。所以设计者在设计电话系统时，建立了一个虚拟电话系统，为该虚拟电话系统规定了标准的功能，上层的电话管理都是建立在这些标准的功能基础之上。而RIL则是将虚拟电话系统的标准功能转换成实际的所使用的Modem的AT指令。Android设计者将电话系统设计成了三部分。

3、Andoird的Phone Service其实是PhoneApp。GSMPhone（CDMAPhone)是Phone Service核心的对象，他包含了如下的相关对象。

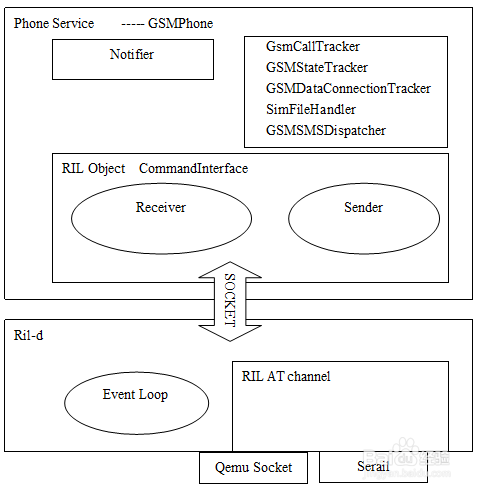

4、我们的分析任务就是要把这些对象的相互关系，及其对象间数据传递关系弄清楚。首先我们给出以下的Android电话系统的框架，以便对Android电话系统有个概要的认识，然后从数据流的角度，以及对象的引用关系来分析系统。下面是android电话系统整体框架图。
