CAD创建及使用模块

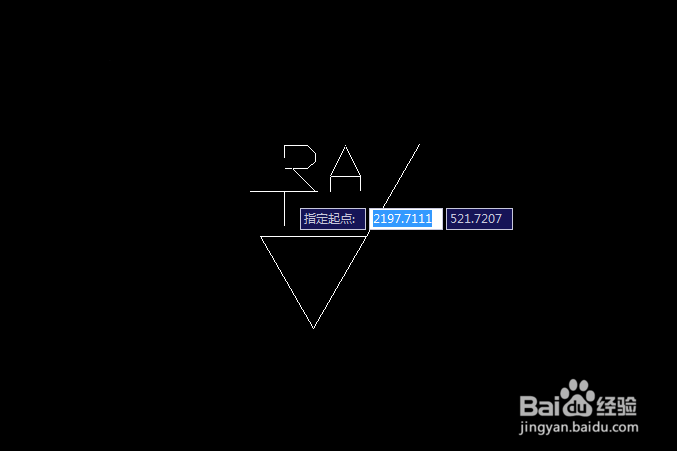

1、首先在CAD上把你需要创建成块的图形画好。

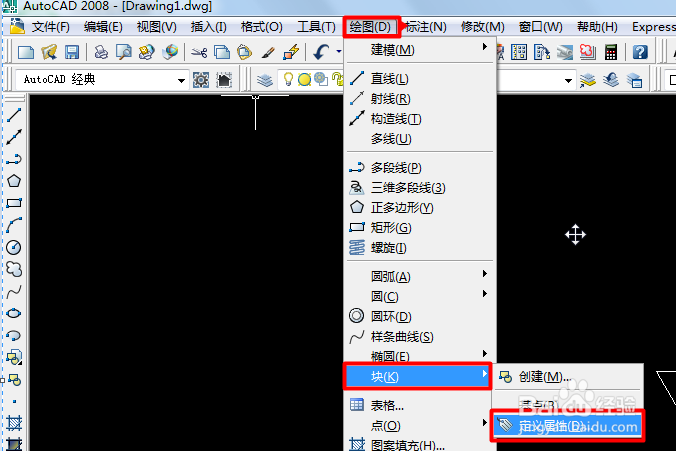

2、选择    【绘图】——【块】——【定义属性】。弹出“属性定义”对话框

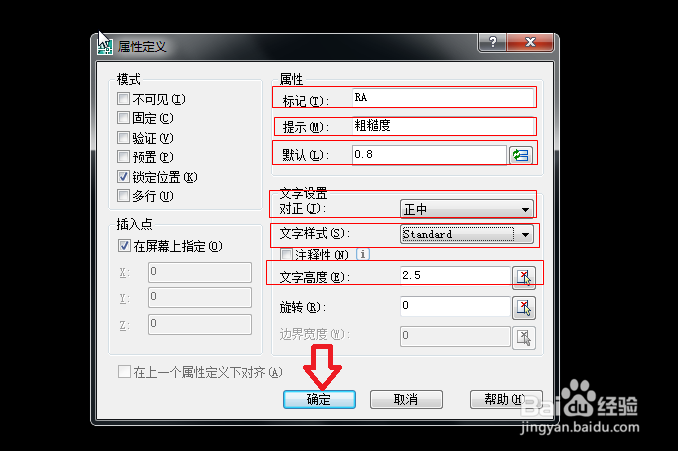

3、根据您所创建的块具体填写，  填写好后点击“确认”。然后鼠标点击您需要放数值的地方

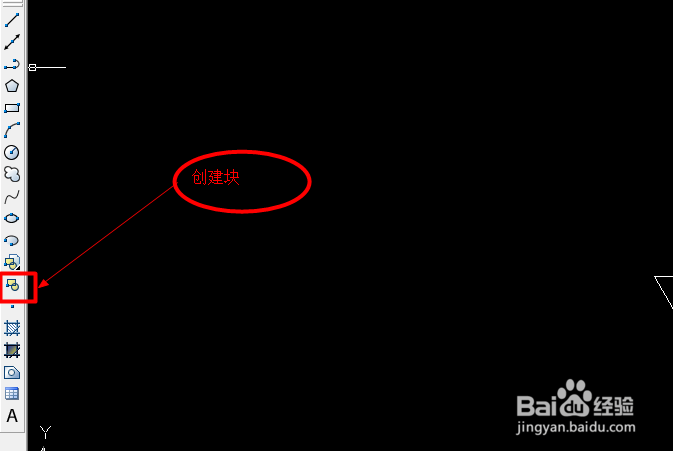

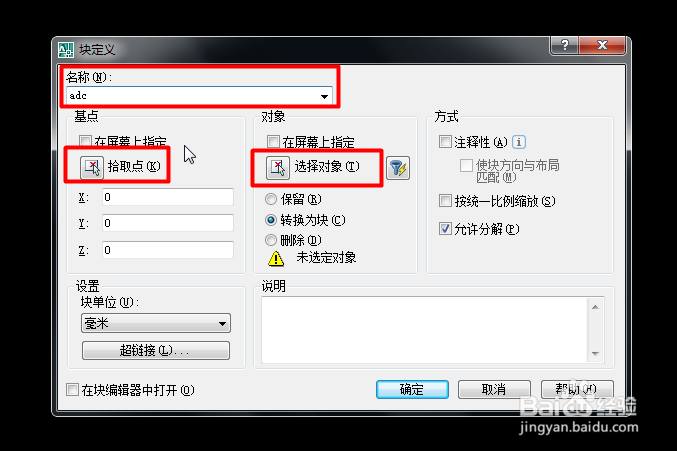

4、点击【创建块】快捷图标 或者 绘图——块——创建块。，弹出“块定义”窗口。

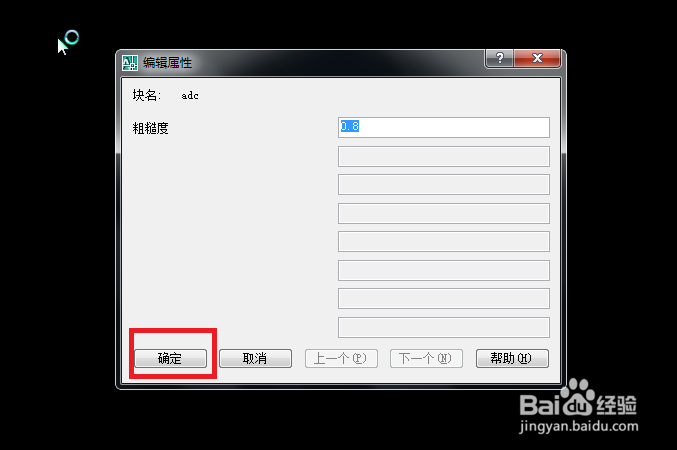

5、填写名称后 点击【拾取点】选择你到时候插入块的基点。然后再点击【选择对象】选取你需要创建成块的图形，再按空格键——【确定】。然后会弹出【编辑属性】的对话框，直接确定就行了。

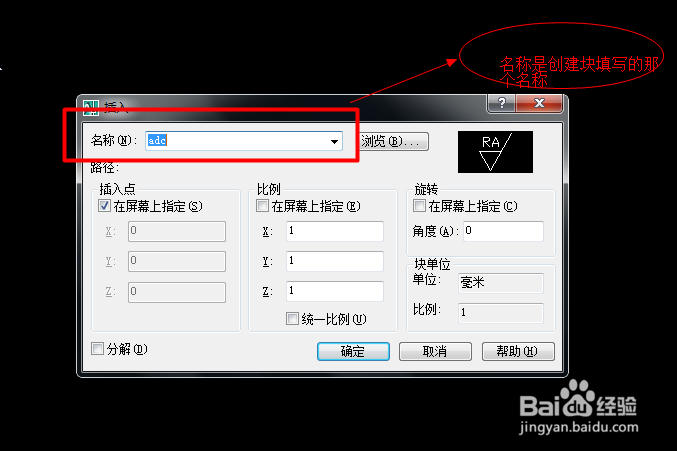

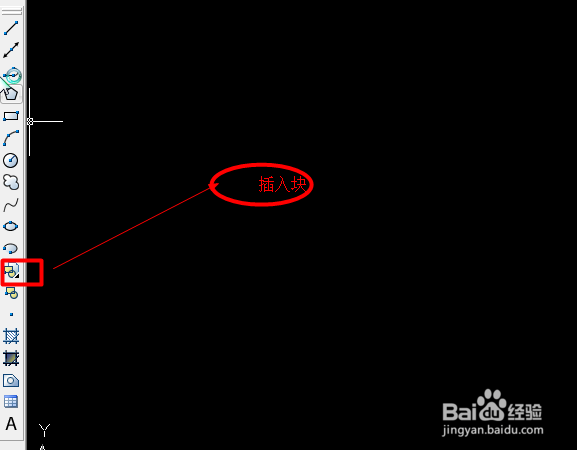

6、【插入块】或者【绘图】——【块】——【插入块】。弹出【插入】窗口，在名称选项中选择你创建块的名称，【确定】。

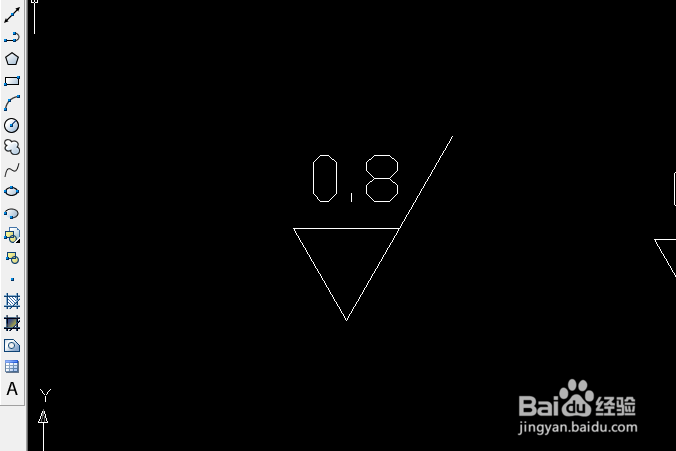

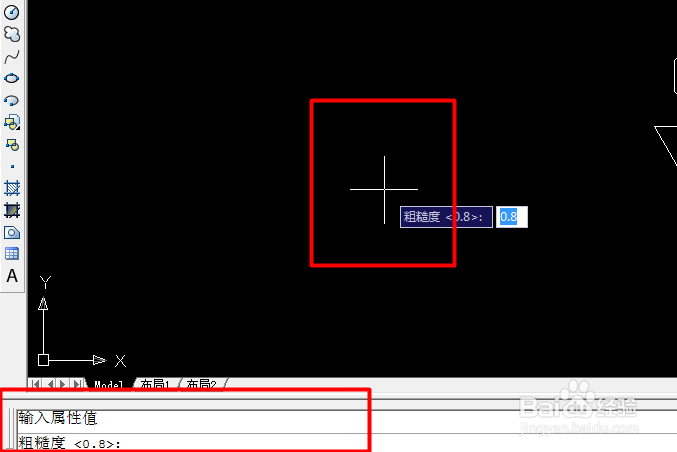

7、把你块放到你需要的地方，鼠标左键之后，鼠标会变成十字。注意cad下方的命令行窗口，提示你输入属性值，输入后回车。
