导线式输电线路防外力破坏监测装置（线上球）

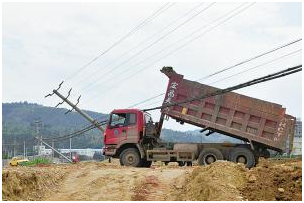

电网线路每天都可能遭受到来自外力的破坏：一些线路走廊经过经济作物区和公园绿化带，部分线行下的速生林增长过快，导致导线与树木的瀚柏围歪安全距离不足，经常发生树木碰线跳闸事件；因为台风、暴雨天气而导致线路被刮断；工程建设、机械作业而刮到线路引发断线短路等情况…树木的生长我们是不可控制的、天气状况我们是不可控的，人为问题更是不可控的。随着智能电网的推进，现在电网公司一般都采用线路监控产品进行线路监控，以便对事件及时进行处理。普通的线路监控装置多用太阳能进行设备取电，而太阳能在严冬天气的取电不稳定性是一个短板，TLKS-PMG-100D导线式防外力破坏监测装置（线上球），采用电流感应取电的方式进行设备取电，装置体积小，便于安装。

工具/原料

一体化球机

扳手

工作原理

1、TLKS-PMG-100D导线式防外力破坏监测装置（线上球），球机前端的工业级高清摄像头，将其采集的线路走廊视频、图像、破坏程度等数据经过压缩编码技术，转变成数字信息，通过4G/3G无线传输到数据存储服务器，监控中心即可看到摄像头拍摄的现场视频画面和外力破坏数据。在监控中心安装的客户端软件或手机APP访问数据存储服务器。

优势特点

1、线上球采用新型高压感应取电方式，在高压输电线路上利用电力线路周围的辐射电磁场，感应获取能量，为装置提供可靠电源保障2、监控人员通过线上球从现场发送来的视频、图片、外力破坏等数据进行分析比对，如出现异常的预警信息，即立刻作出相应的应急处理，以确保高压线路的安全运行3、线上球直接悬挂安装在高压输电线路的导线上，与导线工作在等电位状态；4、支持24小时连续不间断拍摄现场视频信息5、支持定时拍照功能，采样间隔可远程调整和设置

安装地点

1、输电线路导线、输电铁塔
