CAD 如何创建块

1、CAD有两种方式创建块，这里小编教大家如何用写块来创建块。

2、打开CAD后，画出一个阀门图形。

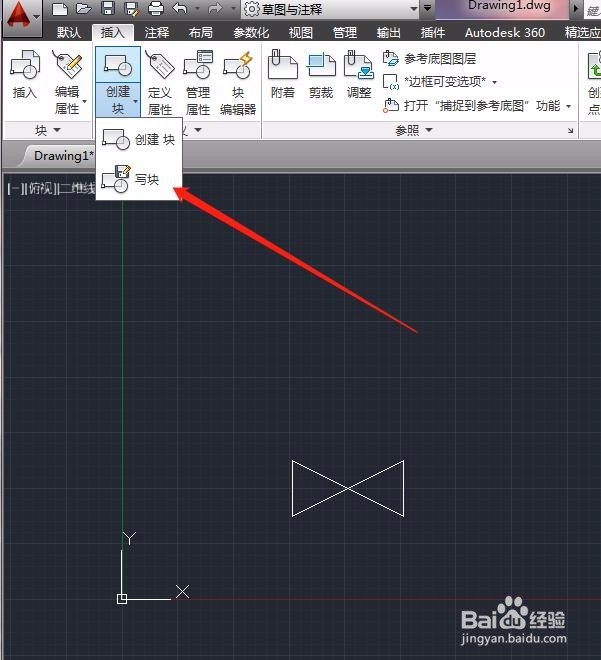

3、在菜单栏中点击“创建块”——“写块”

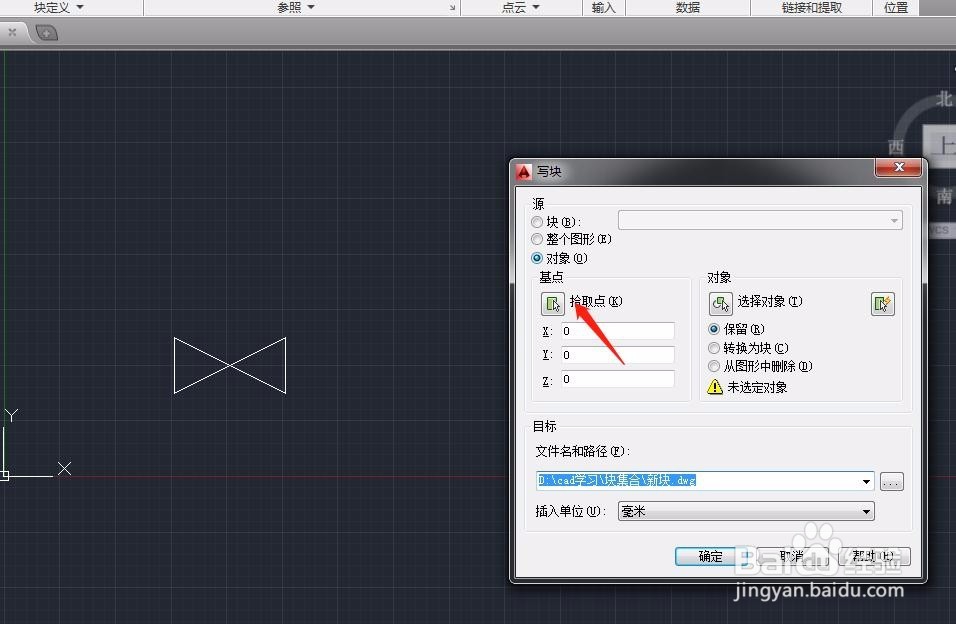

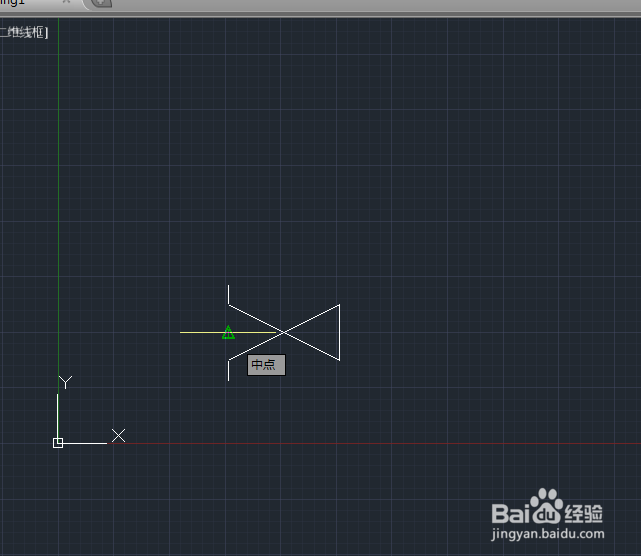

4、弹出对话框中，首先点击基点中的拾取点，确定这个点可以在引用块时，准确将块插入到指定位醅呓择锗置。这个基点需要根据图形来确定。这里我们以阀门左侧竖线中点为基点。

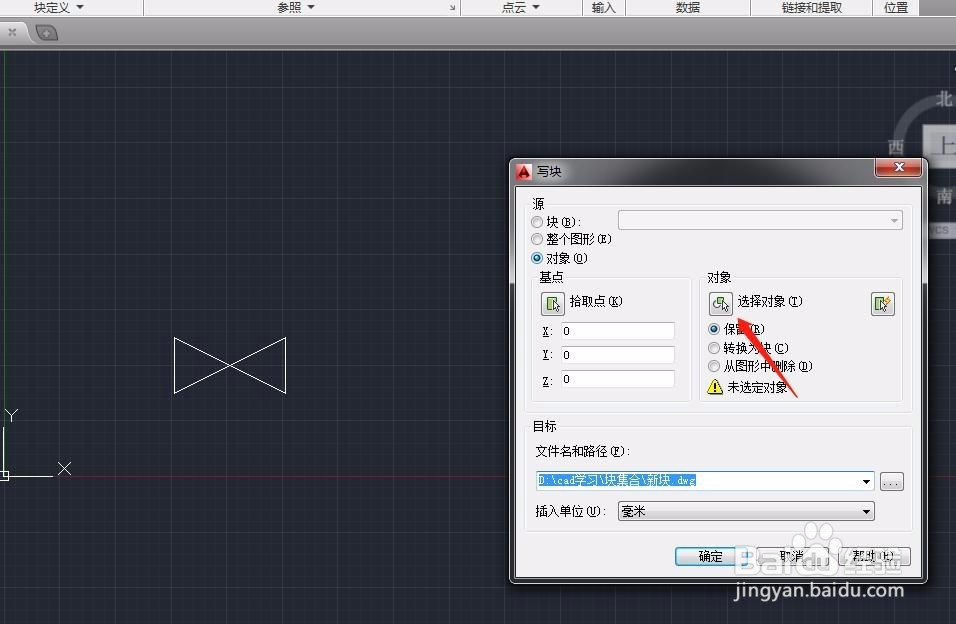

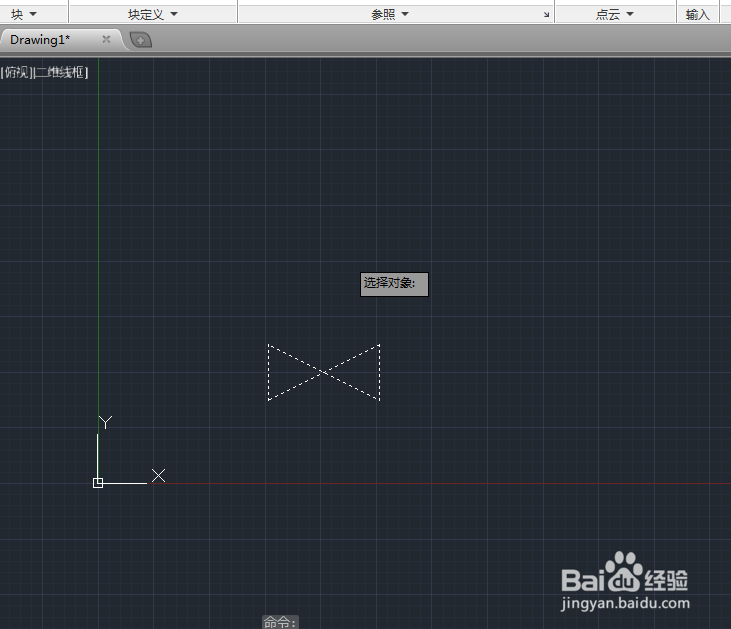

5、然后选取对象。点击选择对象，选中全部阀门。

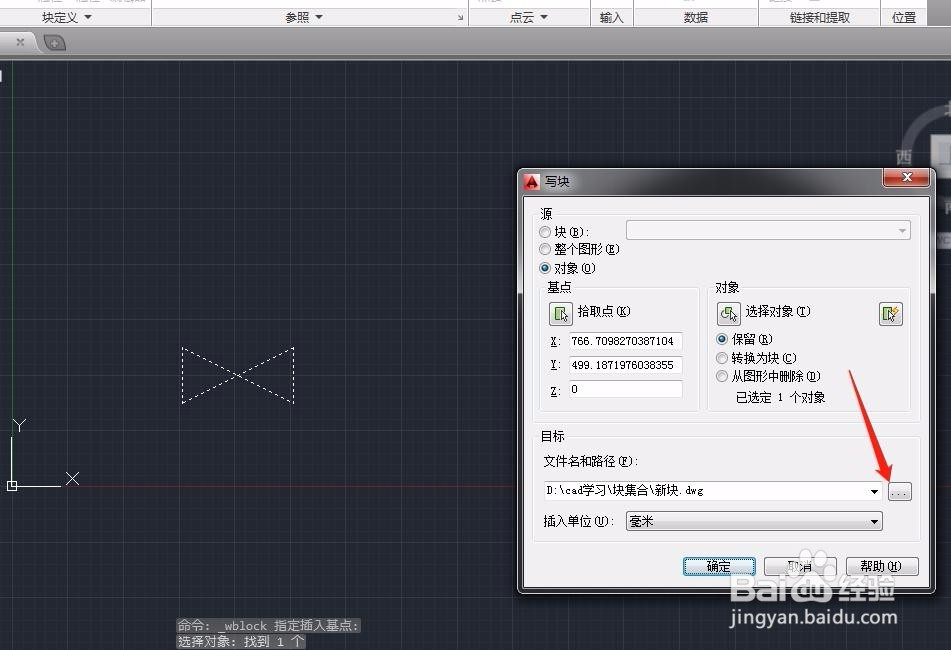

6、在“文件名和路径”中，输入块的名称和保存地址。点击确定即可完成。
