建筑CAD测量放线：[2]用局部坐标系施工放样

建筑坐标放样在测量放线工作中是非常重要的一项工作，我们饨贫槽鹫拿到CAD电子图纸后，第一步就是对基础中心或边界点位进行坐标标注，标注的方法在我发布的另一经验中有详细说明，我在工作中遇到很多测量主管对点醐蛑臀谁位进行标注时还是用图纸给出的坐标系标注，这样做没有错，但是有没有更便捷的放样标注方法呢?下面是关于这个问题的探讨，供大家参考，如有错误之处，敬请指正。

工具/原料

Auto CAD 2000~2013版

天正 7.5~2014版

操作系统win xp/win 7/win 8/win 10

放样坐标系的选择

1、以基础放样为例，坐标系的选择有两种方案，一是市政坐标系，一是项目坐标系或自定义局部坐标系。

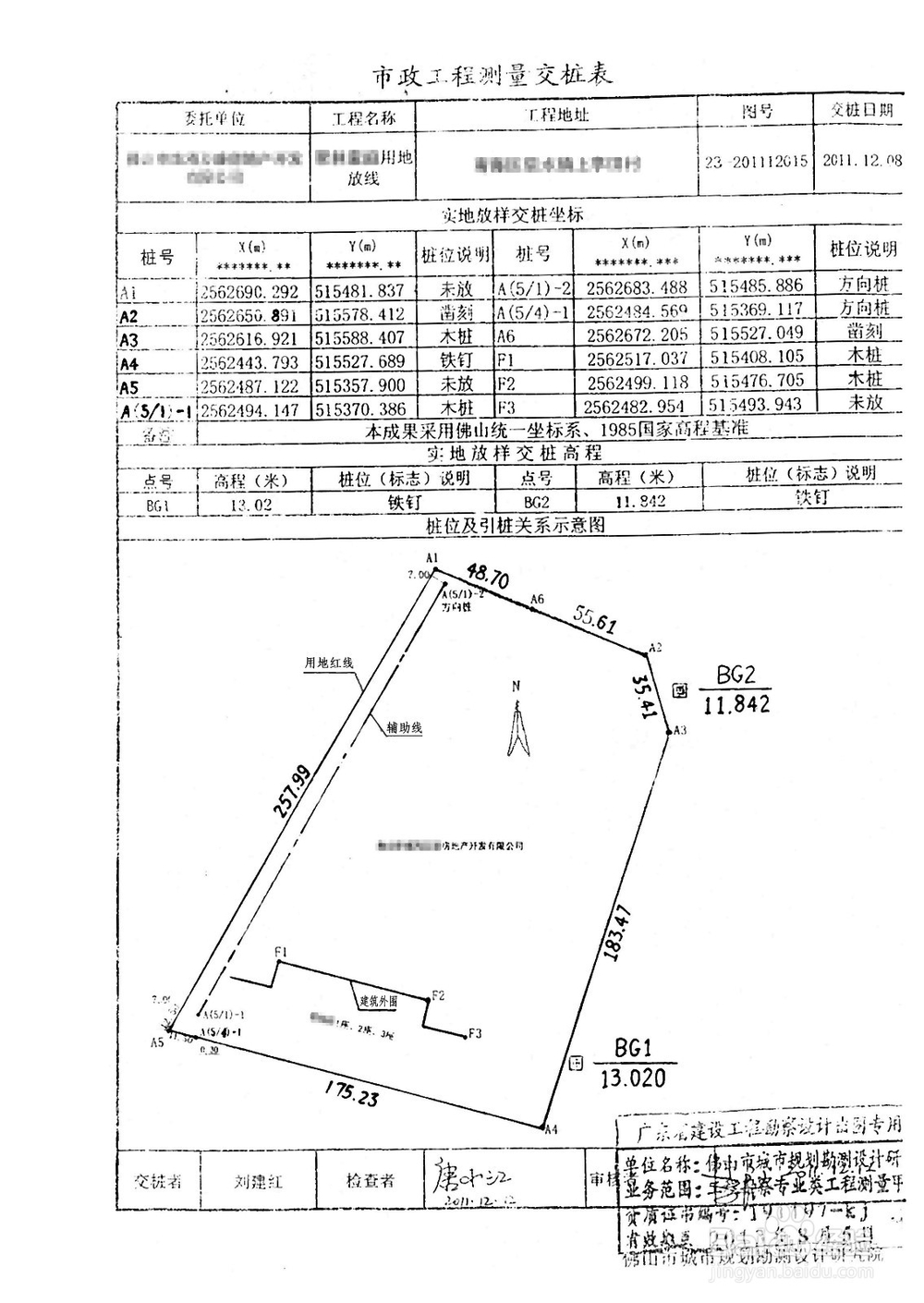

2、首先说说市政坐标系，是以市政工程测量交桩表中使用的坐标系为定位依据；

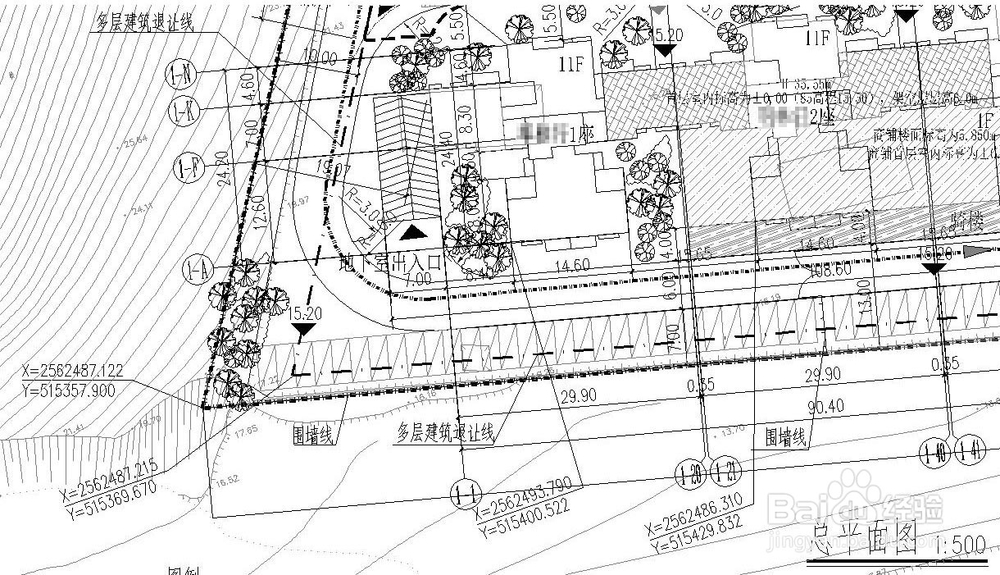

3、按照建筑规划总图中的定位坐标，作为施工放样的坐标系。这种放样方法的优点是无需转换坐标系，放样点的坐标清晰明确；缺点也显而易见，就是放样点坐标输入较费时间，放样点校核不方便、直观；

4、其次是项目坐标系或者自定义坐标系；这种放样方法的缺点是需要对坐标系进行转换；优点是，坐标输入、输出便捷直观，现场可根据相对距离口算放样点坐标，便于复核校验，所以以我的观点来看，还是自定义坐标系适合施工测量放样。
