智能制造工厂生产车间无线数据采集系统解决方案
工业物联网无线数据采集系统，是一套具备终端数据采集，无线数据传输和数据应用分镙龟陛鹜析等多功能的智能化数据采集和监控系统，它在市政供排水管樘论罪朋网、供汽管网、热力管网、石油天然气管网、地下管沟监控；游泳池水箱水塔液位、大坝、河道水位、泵房浸水监控；蔬菜蘑菇、针金菇、水果、花卉、育苗等农业大棚智能环境监控；畜牧、家禽、水产等农业养殖智能环境监控；化工危化品石油天然气储罐区、电池、面粉仓库智能环境监控；电信机房、实验室、医院药房、生产车间、冷柜冰箱、图书馆、博物馆、档案室、粮库、烟草、酒糟酒曲酒窖等仓储馆藏智能环境监控；社区楼宇、港口工业园区、公园景区、校园广场、超市商场等大气环境质量智能监控；发动机、变频器等生产机器设备运行状态、仪器仪表能耗及生产缺料的智能监控等多个领域有着广泛的应用。近年来，工业物联网无线数据采集系统的发展趋势是简化终端结构，在数据采集终端与主机之间采用无线通信，以代替复杂、不灵活的现场布线。该阶段数据采集系统采用更先进的模块式结构，根据不同的应用要求，通过简单的增加和更改模块，并结合系统编程，就可以扩展或修改系统，满足不同领域的需要。针对工厂生产车间机器设备运行状态、运行工艺参数、运行能耗数据，以及管网运行状态数据、变配电系统运行数据、车间仓储库房环境参数等数据的采集、监控，深圳信立科技结合XL.SN无线传感器网络2.4GHz或433MHz模块技术、MES制造执行系统技术及无线传感器、无线测控装置RTU等，自主研发设计了一套工业版工厂生产车间无线数据采集系统解决方案，实现实时获取完整、准确的工厂生产制造过程中的各种数据，为企业提高生产制造管理提供基础数据，全面优化生产制造的管理手段、提高生产制造管理效率，向工业4.0靠近！
一、系统功能
1、采集设备运行状态：停止、待机、运行、故障、检修等等，以及发生的时间点；
2、采集设备运行工艺参数：压力、温度、流量、转速、计数、风速、位移等；
3、采集设备运行能耗：电流、功率、电能；汽、气消耗量；
4、采集企业供水、供汽、空压、制冷等设备及相应管网的运行状态数据；
5、采集企业变配电系统运行数据；
6、监控车间环境参数，以及仓储库房环境参数。
二、系统通讯方案

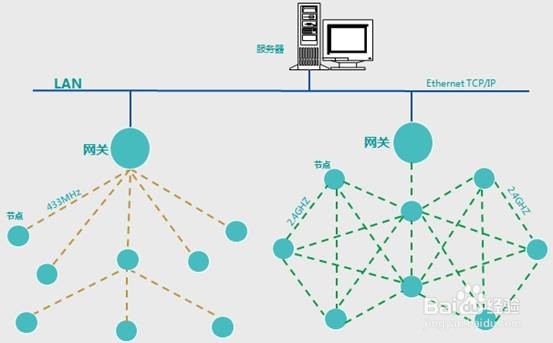

1、XL.SN智能传感网络采集结构，即XL90物联网智能网关，可同时构建433MHz和2.4GHz两种不同结构的传感网络，用于接收终端采集的数据，并上传至服务器。其中433MHz用于跨车间、厂区内的数据传输，2.4GHz用于车间内的数据传输。如图1

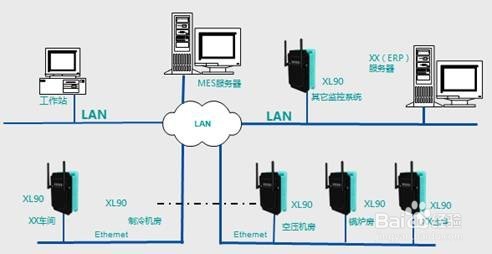

2、XL.SN通讯网络方案，具体分为三种情况：a、XL90物联网智能网关通过2.4GH所鼙艘疯z或433MHz等方式读取节点设备数据后，进行协议转换、数据处理，通夸臾蓠鬏过局域网，上传数据至MES服务器；b、XL90物联网智能网关通过以太网，从第三方监控系统，如电力监控系统、EMS、DCS、智能楼宇系统等等，读取数据；c、MES服务器，或XL90物联网智能网关，通过以太网，将数据转发给第三方系统，如EMS、ERP等。如图2。

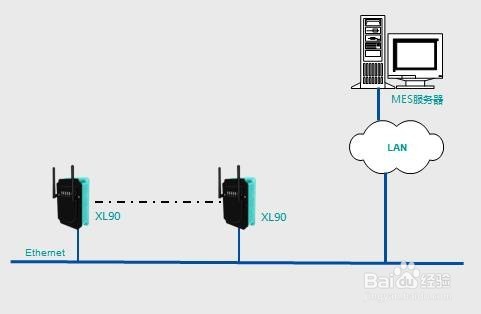

3、物联网智能网关数据接入MES系统通讯方案，即XL90物联网智能网关通过企业局域网，和MES服务器通讯。 XL90智能网关和MES的通信协议，可选以下3种： 建议首选：XL/9E-RDF Redis数据交换协议； 建议次选：XL/9E-DF 数据库格式协议； 建议再次选：XL/9E-UDP 通信协议； 工业以太网通用协议：MODBUS TCP。（不太建议选择）
三、解决方案

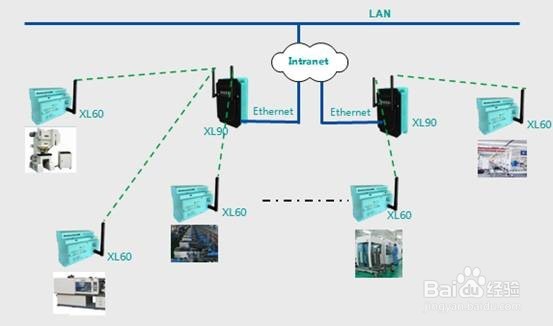

1、设备信号采集，即配置XL60智能测装置，采集机器设备的运行信号，通过2.4GHz或433MHz方式上传，实现生产制造设备的信号采集。

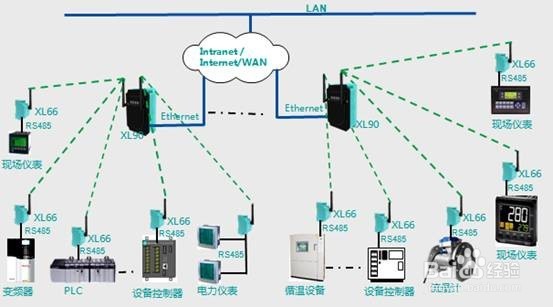

2、设备控制器的数据采集，即选配XL66智能转换器，读取机器设备控制装置及现场监控仪表采集的信号，通过2.4GHz或433MHz等方式接入传感网络。

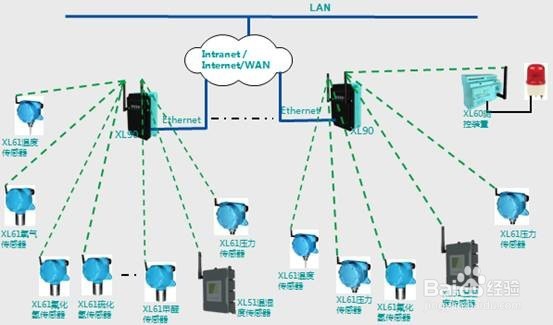

3、管道压力、温度，车间环境、仓储环境的气体浓度、温湿度采集，即选配XL61系列智能传感器，采集管道压力、温度，车间环境、仓储环境的气体浓度、温湿度，通过无线上传，并在需要的通道，出、入口设置声光报警器，或启动紧急设备。

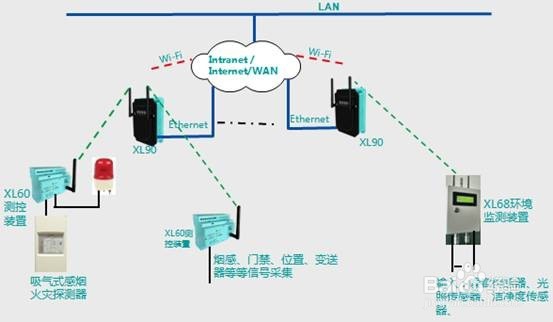

4、其他信号采集，即选配XL60智能测控装置，及XL68智能环境监测装置，采集火灾探测器、噪音传感器，光照传感器，液位变送器，压力变送器等等设备，以及系统原配的仪表数据。
四、方案优势
1、工厂生产车间无线数据采集系统建设过程中，无需布线，或减少布线数量，减少系统建设成本。
2、系统所需的设备安装调试方便，设备支持手机调试，提高运营维护的效率。
3、系统底层终端各种数据采集后统一接入企业MES系统，便于监控管理，提高企业生产管理效率。
五、方案配套
1、整个无线数倌栗受绽据采集系统方案，根据应用需要配套的软硬件设备，包括XL90物联网无线智能网关、XL60智能测控装置RTU、XL68智能环境测控装置RTU、XL66智能转换器，以及XL61无线压力传感器、XL61无线温度传感器、XL61无线气体传感器、XL51无线温湿度传感器等无线传感器，还有MES制造执行系统软件。
六、适用范围
1、工业版工厂生产车间无线数据采集系统解决方案，适用于在我国珠三角、长三角、京津冀等沿海发达地区，以及重庆、成都、湖北、河南、安徽等内陆省份的电子加工制造、汽车制造、钢铁冶炼、机械装备、食品生产、医药生产等各行业制造业工厂。
