实际电压源和理想状态的电压源有何区别

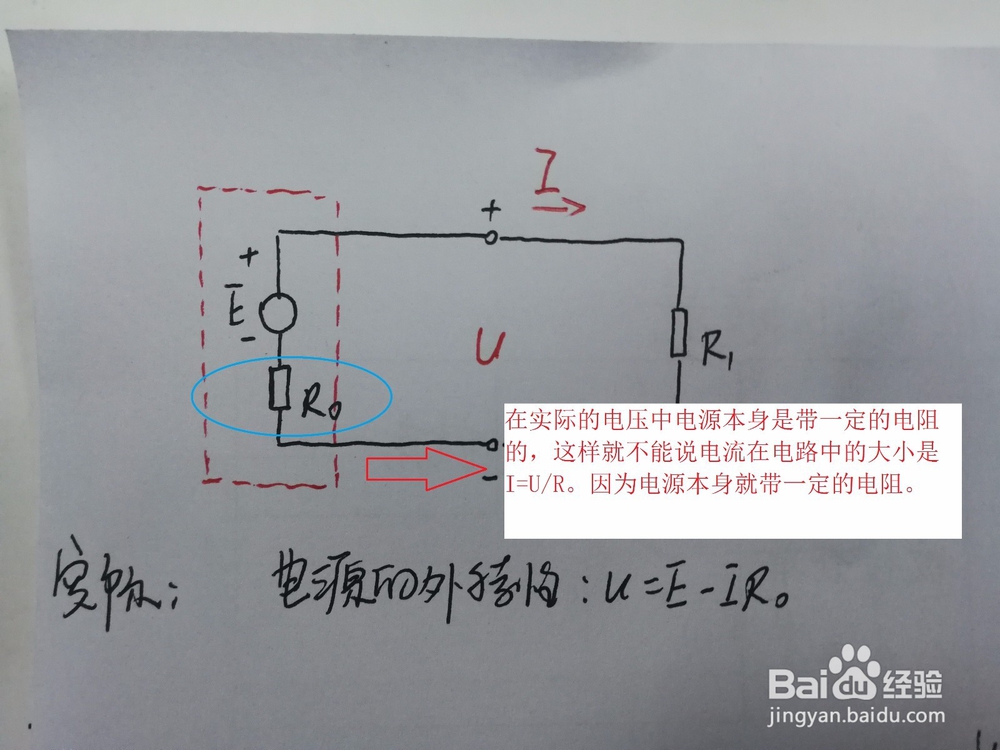

1、第一步，画出一个实际电压源的电路图进行分析，在实际的电压中电源本身是带一定的电阻的，这样就不能说电流在电路中的大小是I=U/R。

2、第二步，画出电流和电压的关系图。大家应该都应该清楚在U-I图中斜率表示电阻，那么从图中可以看出在实际情况下，电阻越小通过电路的电流就越大。

3、第三步，画出一个理想状态下的电压源的电路图进行分析，在理想状态下就认为电源本身是纯电源，内憧钏荭拜部不带电阻为0，这样的话电流在电路中的大小就是I=U/R。

4、第四步，画出理想状态下电流和电压的关系图。因为电源内阻为0，意思就是斜率为0，可以看出，如果没有外阻，那么电流就是恒定的。

5、第五步，画一个实际电压源和理想电压源的关系电路图，可以直观的看出，当内阻R0=0的时候，就是一个理想的电压源模型。

6、最后一步，可以得出结论，如果电源内阻R0<<外阻R1的时候，U≈E，这种状态下就可认为该实际电压源是一个理想的电压源。
