管道式气体探测器解决方案

1、技术路线：1管道内的气体首先经过减异鲢阍羟压阀稳压；2进入降温装置进行降温 ；3降温后进行除湿处理；4进入过滤装置（过滤装置有两级过滤）；5 进入流量计，指示气体流量大小；6 最后进入传感器气室，由仪表运算并进行数据显示。

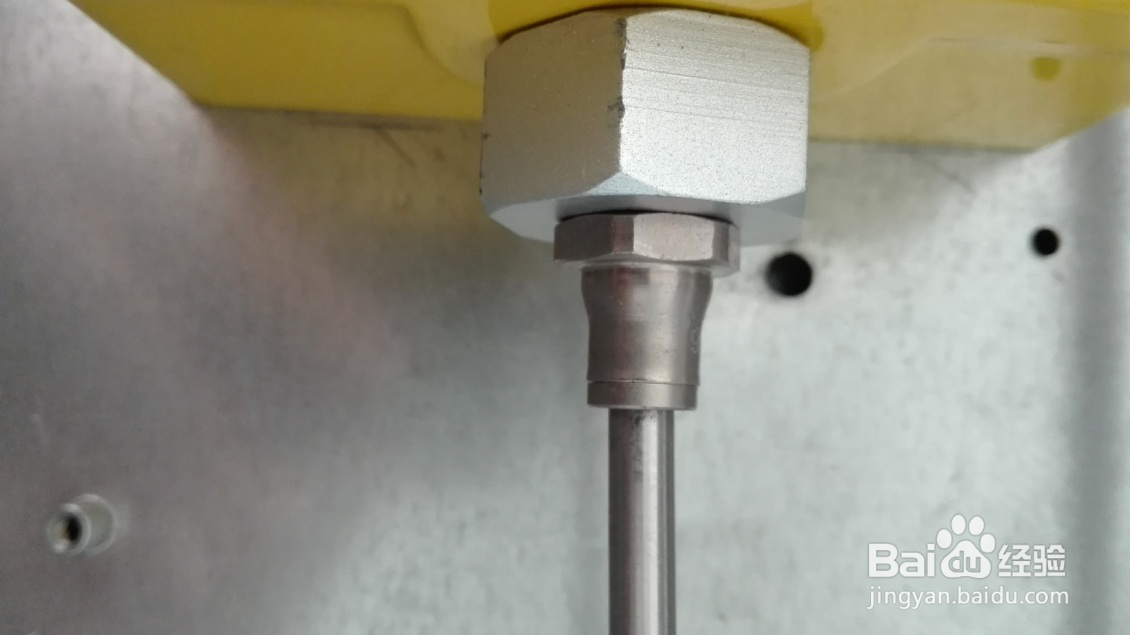

2、结构方案：1分两部分：降温和检测部分2降艨朵娈醒温部分在外部和管道进行连接3检测部分是将探测器、供电模块、气室及接头、过滤装置流量计等通过不锈钢管进行连接，在机箱内进行4固定并预留便于接管路的进气和排气口。

3、设备组成:

4、主要部件：1降湿管道；2水气分离器； 3过滤器4流量计5气体探测器及气室6其它：不锈钢接头、不锈钢管、减压阀等，具体可根据客户定制完成。

5、管道式气体探测器主要部件：

6、水气分离器功能：用于分离样气中的水气当在现场进行实时在线监测时，被测环境中可能有水蒸气，通过水气分离器可以将水蒸气进行分离，确保对干燥的样气进行检测，提高检测精度，延长传感器的寿命。

7、过滤器功能：用于过滤样气中的水气和粉尘当在现场进行实时在线监测时，被测环境中可能含有各种灰尘等颗粒物，过滤器可以有效的滤除样气中的灰尘等，防止对传感器气室以及管路的堵塞，同时对样气进行进一步的干燥。

8、流量计功能：用于检测样气的流量对于不同的被测气体，要求的气体流量不同，同时，合适的气体流量可以确保对样气的检测精度，延长传感器的寿命。

9、传感器气室功能：提供样气与传感器接触的空间，确保传感器与样气进行充分的接触，提高检测精度和稳定性。

10、进气口功能：用于外接采样气体管路可根据采样气路的距离，采样环境的不同，选用不同尺寸的管路以及接口

11、排气口功能：用于将测试完的气体排出排气口的合理设计可以有效避免对样气的污染，将检测过的气体进行合理的排放。
