SolidWorks如何造一个砧板？

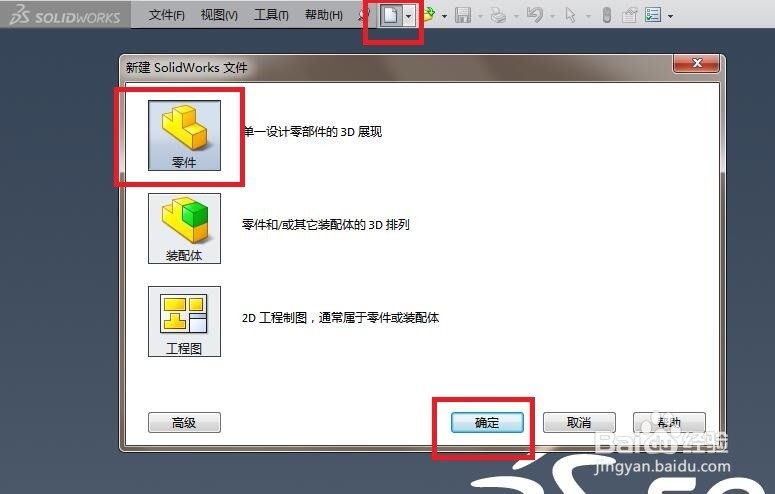

1、如下图所示，

首先打开SolidWorks软件，

然后点击标题栏中的“新建”图标，

然后在弹出的对话框中选择“零件”并点击“确定”，

至此，

完成一个空白的SolidWorks零件文件的创建。

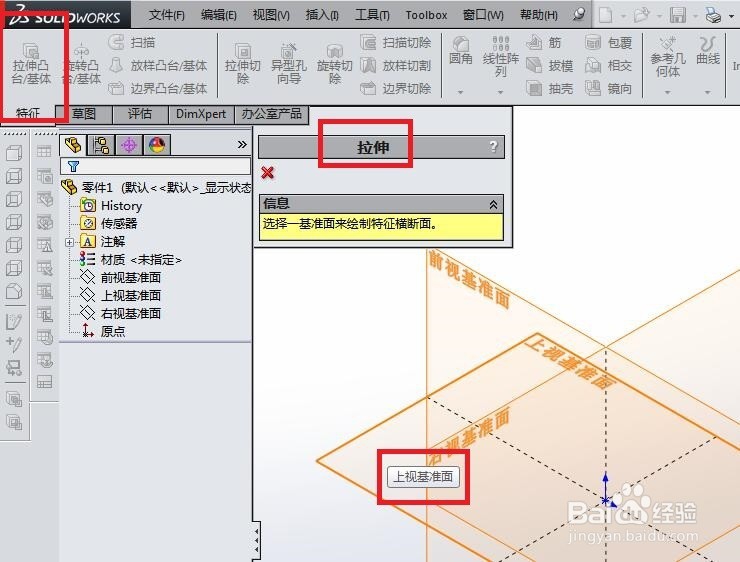

2、如下图所示，

首先点击工具栏中的“拉伸凸台/基体”命令，

然后弹出一个“拉伸”对话框和三个基准面，

然后笔者选择“上视基准面”为草图平面。

3、如下图所示，

进入到草图状态，

画一个下图中的草图，尺寸最好一致。

具体：

1、点击工具栏中的“矩形”图标，画一个矩形，

2、点击工具栏中的“圆弧”图标，画一个圆弧，

3、点击工具栏中的“裁剪”图标，将圆弧之间的线段裁剪掉，

4、点击工具栏中的“智能尺寸”图标，按照下图尺寸进行标注约束，

5、点击工具栏中的“圆角”图标，先后对线段的交点处进行倒圆角操作，

6、点击工具栏中的“退出草图”图标，完成并退出草图。

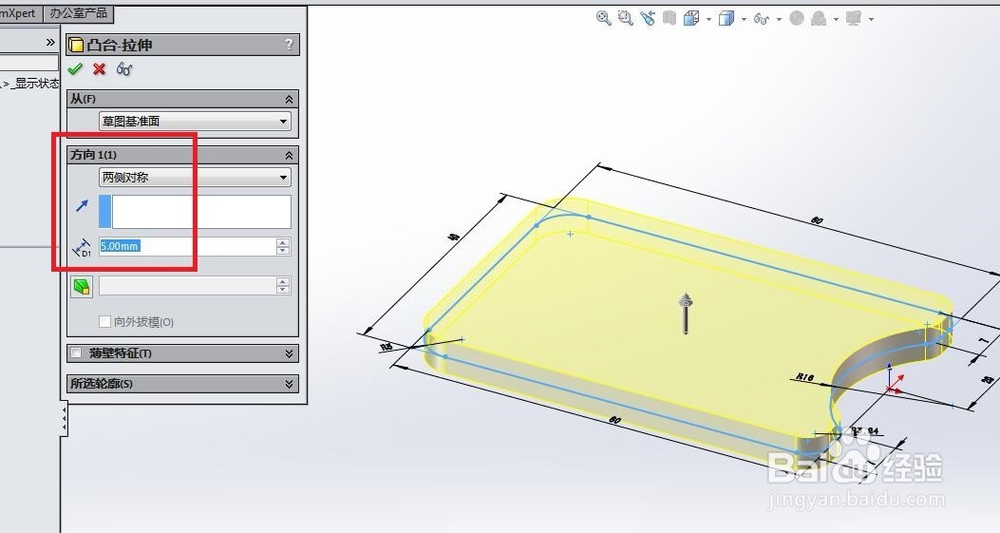

4、如下图所示，

退出草图之后，来到了“拉伸”对话框，

看着预览的效果，

将对话框中的方向改成“两侧对称”，

将拉伸高度设定为5，

然后打√，完成砧板的主体创建。

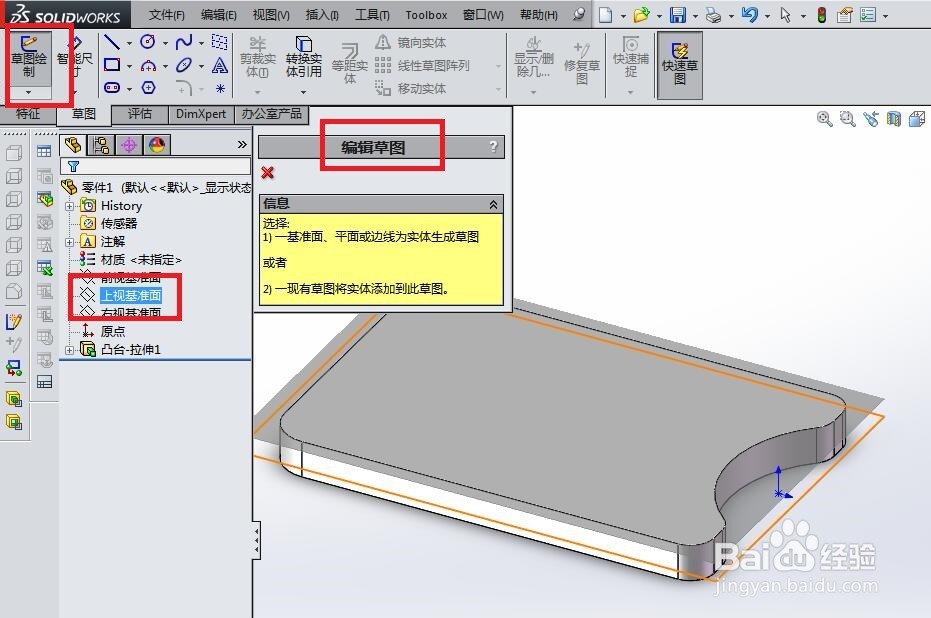

5、如下图所示，创建草图。

1、点击工具栏中的“草图绘制”图标，

2、在弹出“编辑草图”之后，在设计树中点击“前视基准面”为草图平面。

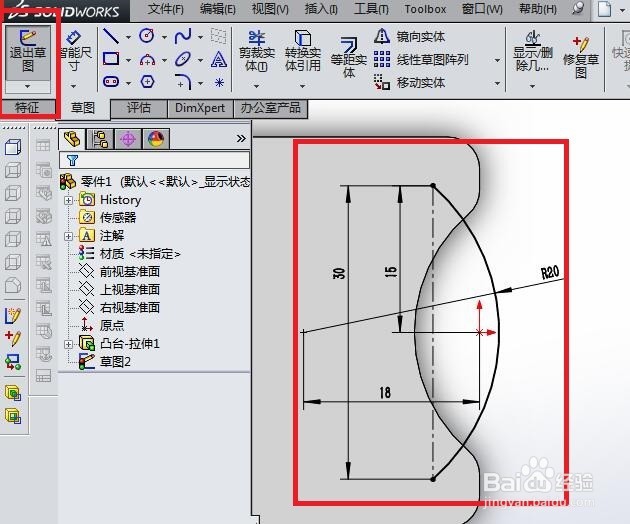

6、如下图所示，画一个下图中的草图。

1、点击工具栏中的“圆弧”图标，画一个圆弧，圆弧两端点在同一竖线上，

2、点击工具栏中的“构造线”图标，以圆弧两端点为起始、终止点画一个竖直线段，

3、点击工具栏中的“智能尺寸”图标，按照下图中的尺寸进行标注约束，

4、点击工具栏中中的“退出草图”图标，完成并退出草图。

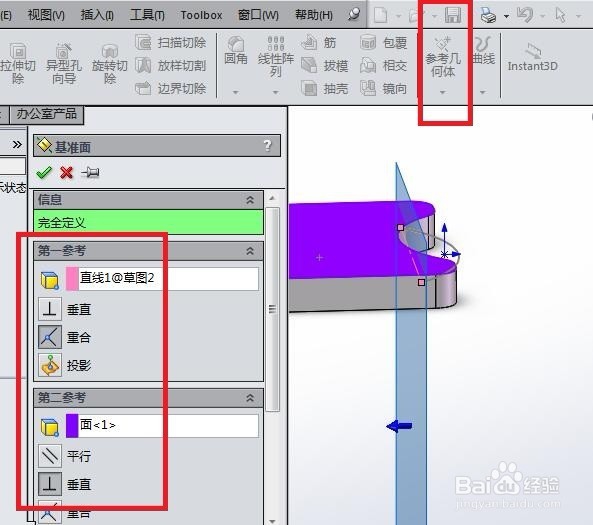

7、如下图所示，创建基准面。

具体：

1、点击工具栏中的“参考几何体”下方的三角形图标，

2、在其展开的下拉菜单中点击“基准面”，

3、基准面对话框中第一参考选择构造线：重合，

4、第二参考选择下图中的紫色平面：垂直，

5、点击对话框左上角的√，完成基准面1的创建。

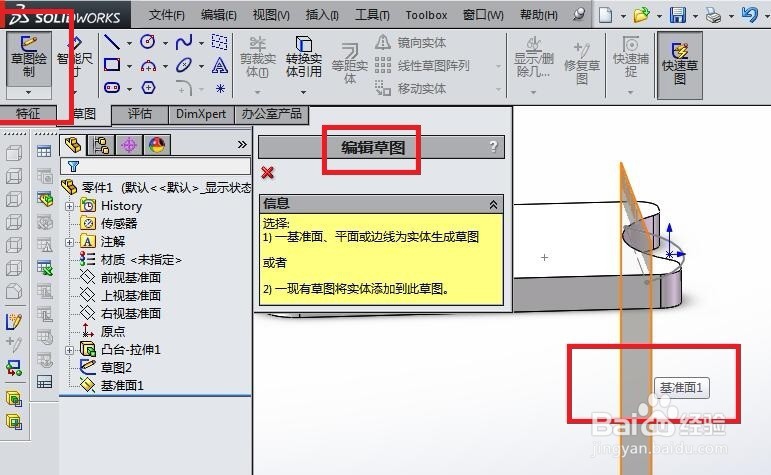

8、如下图所示，创建草图。

1、点击工具栏中的“草图绘制”，

2、在弹出“编辑草图”对话框之后选择“基准面1”为草图平面。

9、如下图所示，

首先点击工具栏中的“圆”图标，

然后在下图中的位置处画一个圆，

然后点击工具栏中的“智能尺寸”图标，

然后标注圆的直径为ø3，

然后完成并“退出草图”。

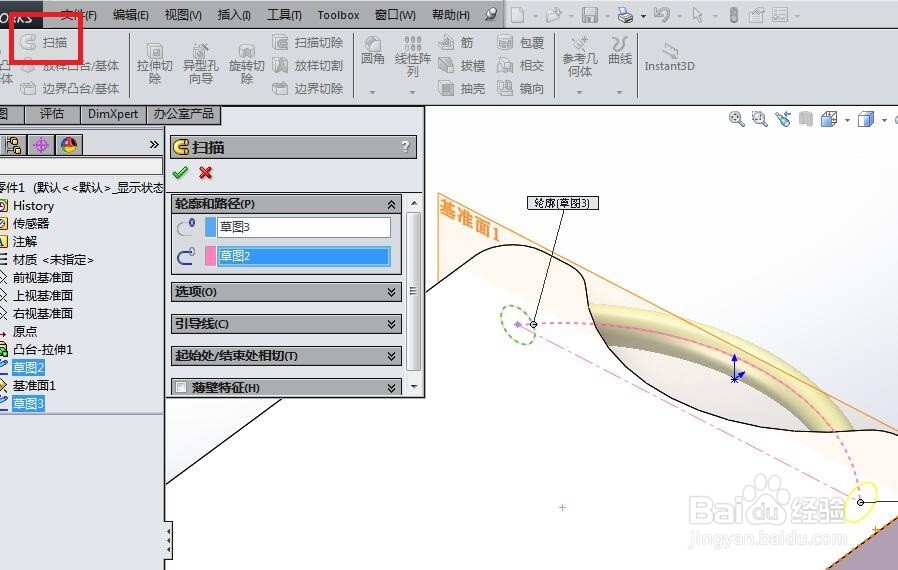

10、如下图所示，

首先点击工具栏中的“扫描”图标，

然后出现“扫描”对话框，

然后轮廓选择“圆”（草图3），路径选择“圆弧”（草图2），

最后打√，完成扫描操作。

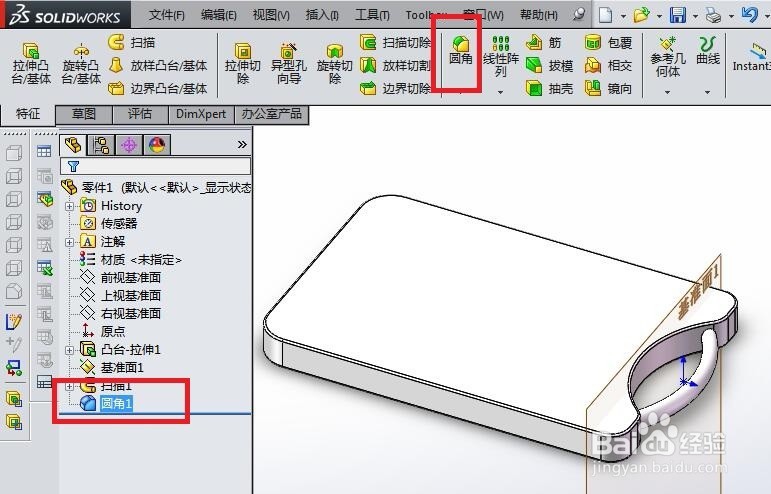

11、如下图所示，倒圆角操作。

1、点击工具栏中的“圆角”图标，

2、选中实体中的所有边线，

3、圆角半径0.3，

4、打√，完成圆角操作。

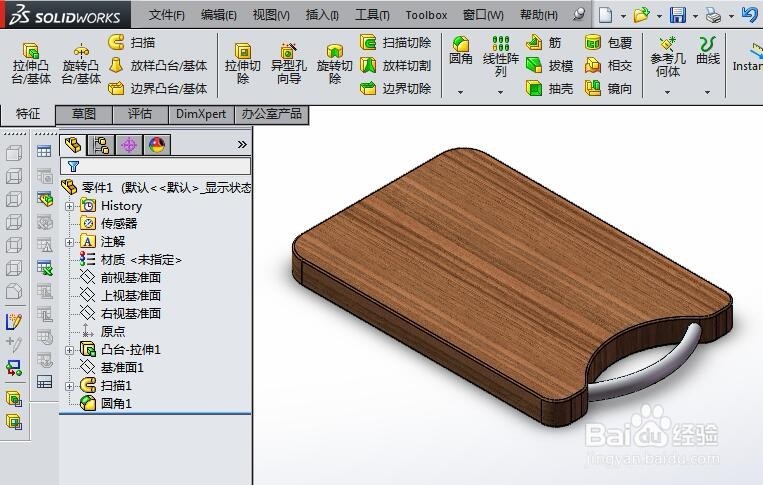

12、如下图所示，

在软件右边的“外观”中选择合适的颜色给砧板上色，

一个漂亮的砧板就造好了。
