如何在CAD里面画电路图

1、首先我们打开cad，点击那个圆，绘制电器元件，具体如图所示。

2、然后我们就可以绘制需要的电路图，绘制完成，输入W块命令，按下回车键

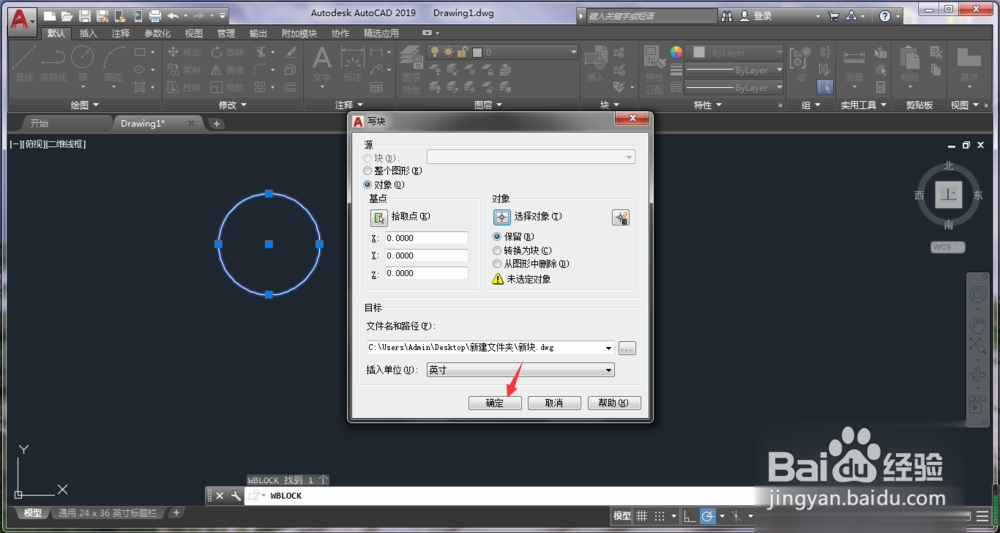

3、然后进入写块窗口，点击浏览图标

4、接着我们设置写块的名称以及保存路径并点击保存。

5、设置完成就可以点击确定啦。

6、系统提醒未选定任何要另存为块或图形的对象。然后希望进行什么操作，点击选择对象

7、鼠标左键点击选中刚刚绘制的电器元件，按下回车键

8、返回到写块窗口，点击确定

9、以后我们在使用CAD画电路图，想要用到电器元件，点击插入

10、点击插入写块下方的箭头

11、在弹出的菜单中，选择想要的电器元件直接插入。

12、如下图所示，CAD中将自动插入了电路电器元件，根据需要进行绘制电路，我们的电路图就画好啦
