HDGC3552 三相智能用电检测仪操作指导

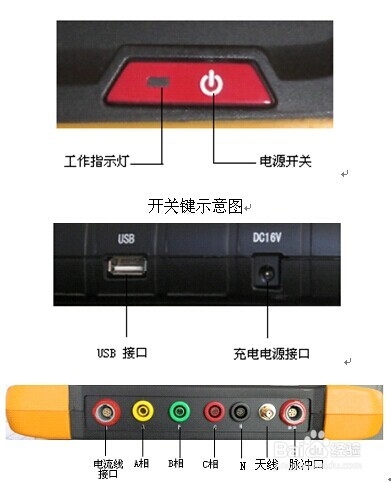

仪表开机/关机

仪器面板上有一个按键，位于LCD屏右下方，此按键为仪表开关键。在仪表处于关机状态时，按下此开关妗哳崛搿键，当仪表屏幕有显示，开关键旁的小灯亮起时，表示仪表启动完成。当仪表处于开机状态时，按下开关按键几秒钟时间，即可关机。

脉冲输入/输出接口

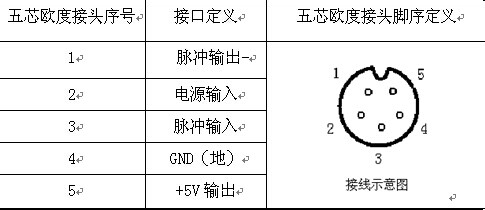

脉冲输入/输出接头说明

（1）脉冲输入（光电头）输入

与光电头连线相连三芯线，分别接五芯欧度接头的3（脉冲输入）、4（GND）、5（+5V），插入主机，实现脉冲输入。

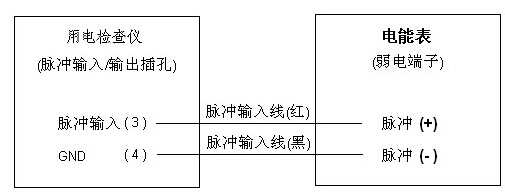

（2）脉冲输入（脉冲输入线）输入

脉冲输入线一端为5芯欧洲度插头，连接本设备，另一端为2个夹子，连接电能表的脉冲输出端子，可用于用于电子式电能表的计量误差检测。

（3）脉冲输

连接仪表的脉冲输入/输出口，可以根据计量的电量输出脉冲信号，与标准电能表对比，可以检测仪表的电能计量精度。由于各标准表的接受脉冲电压不一致，本仪表采用无源脉冲输出，脉冲输出电压由外部提供，电压范围5V~24V。

标准表提供脉冲输出电压

图2-3 脉冲输出（标准表可提供脉冲输出电压）

注：要求标准表的电源电压范围：5V~24V。

电流输入接口

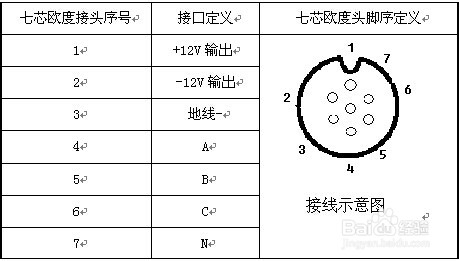

电流接线端子说明

电源接口

主机内置大容量锂电池，并配有电源适配器。电源适配器输入接220VAC电源插座，给电池充电。（电源插座供电方式）。

电源适配器还配有一根电源跳线，在主机测试的同时，可从仪表电压测试端子直接取电。

主菜单

主机主菜单如上图，屏幕下方红色显示的为 主机当前日期和时间，右上角蓝色显示的为主机电池电量，字母”U”表示 主机当前有正确插接U盘，左上角的图标被连续点击三次，可将主机当前屏幕显示保存到 主机或U盘(如:主机当前正确插接好U盘)中。

连续两次点击同一个菜单项即可执行该菜单功能。各检测功能分别说明如下。开始检测前，先检查主机与分机时钟设置是否正确（见 系统管理→系统设置→仪表参数设置）。

小提示：仪表显示误差为“－”，表示被检查的计量装置或表表计少计量了电能；误差为“＋”表示被检查的计量装置或表表计多计量了电能。
