电梯楼层信息叠加器（NE-DT-7014）的软件配置

1、配置前，请使用“配置线”连接电脑串口及设备，并给设备供电。打开光盘中的配置软件“NE-DT-7014配置程序 V2.0”，请选择正确的COM口（软件可自动检测电脑的可用COM口），点击“通讯测试”按钮，左侧方框变绿即可开始软件配置。

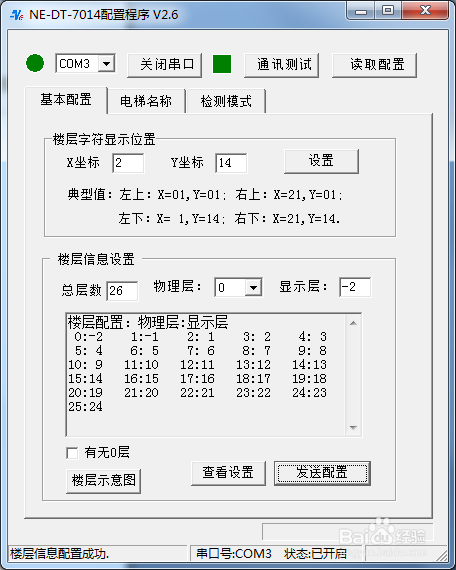

2、1.懋鲕壶迎基本配置客户可根据使用习惯，通过对X、Y坐标输入具体数字，自行调整楼层字符显示位置；层数为电梯上下行的总层数（N）；总层数设定后，软件会自动生成物理层序列，序列号为0～（N-1）；物理层序列号为电梯实际停靠位置；显示层为该停靠位置用户想要显示的楼层信息；用户还可根据实际情况选择有无0层。例如：中铁财智中心4号楼地上24层，地下2层，即“层数”框写入26；“物理层”框写入0，与之对应的“显示层”框写入-2。查看楼层配置可点击“查看设置”，软件自动输出具体楼层设置信息以供检查，无需逐层设置。若楼层建筑存在夹层/漏层等不同情况，如没有地上第三层，则可将总层数设为26，先将物理0层对应设为显示层“-2”，然后将物理4层对应设为显示层“4”。设置完成后点击“查看设置”，软件自动输出具体楼层设置信息以供检查，无需逐层设置。查看设置信息与实际楼层信息相符，则点击“发送配置”，等待软件下方提示“ACK.正确接收.”，则软件基本配置完成。

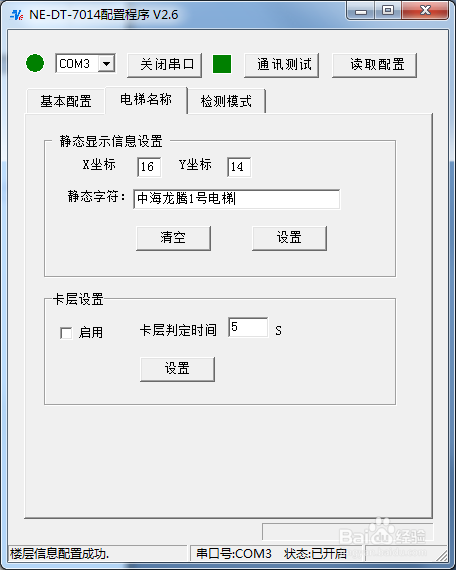

3、2.电朱獾磬心梯名称配置客户可根据使用习惯，通过对X、Y坐标输入具体数字，自行调整楼层字符显示位置；静态字符输入框内可输入该电梯所在位置，如：中海龙腾1号电梯；卡层设置用于设置电梯卡层报警时间，用户可按照实际情况进行设置，并可通过勾选决定该功能启动与否。点击“设置”，等待软件下方提示“ACK.正确接收.”，则软件静态字符和卡层设置选项配置完成。
