有屋-如何使用超级推拉工具 拆单软件 草图大师

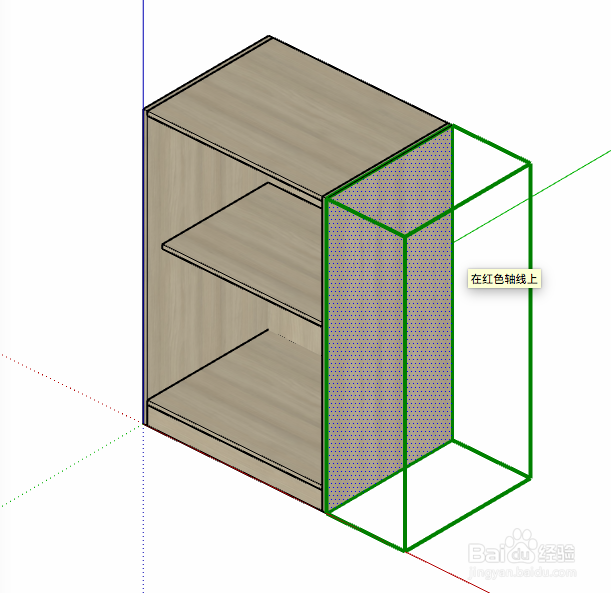

1、推拉面

• 点击超级推拉工具按钮

2、• 移动鼠标到柜体板件上的面点击并拖动推拉【推拉过程中可按Ctrl键切换推拉板件，颜色变为绿色】

• 推拉过程中，可以直接输入尺寸并回车或则推拉捕捉到点，点击即可。

• 如果推拉板厚，比如板子的厚度为任意尺寸的，想推拉到18，推拉的过程中输入 ,18 并回车。即可强制板子到18厚。

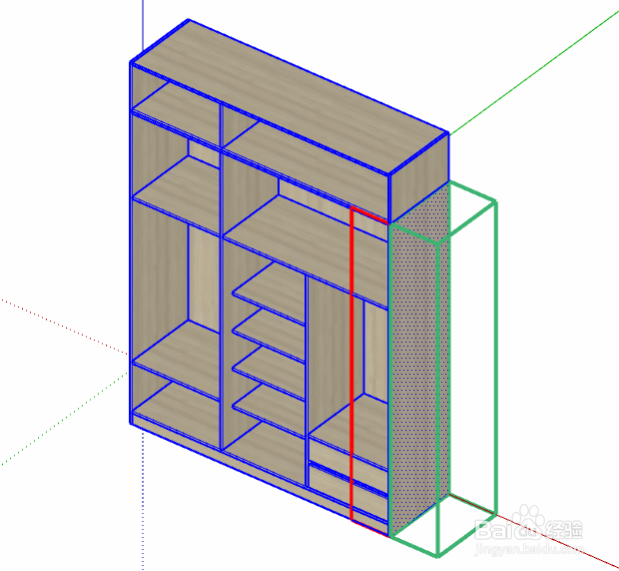

1、推拉板件

• 点击超级推拉工具按钮

• 移动鼠标到柜体板件上的面点击并拖动推拉 【如果推拉的颜色为红色，可按Ctrl键切换到推拉板件，反之为推拉面】

• 推拉过程中，直接输入尺寸回车，即可把板件移动到指定的位置，并且和板子相连的板件会自动联动改变

• 如果推拉板件不想关联其他板件，按一下 Alt键即可

1、推拉内空组件

• 推拉内空和推拉板件一样的方式

• 如果内空组件复杂，按一下shift键，推拉相反的方向会出现红色线框，再次点击shfit会自动增加

• 推拉之后内空会跟着改变尺寸

2、多个柜体一起推拉

• 选择多个柜子

• 使用超级推拉即可

3、多个板件推拉

• 如果只想推拉层板，可以双击柜子进去，多选层板推拉即可

• 推拉之后，只会改变选择的物体
