电子维修技术基础知识

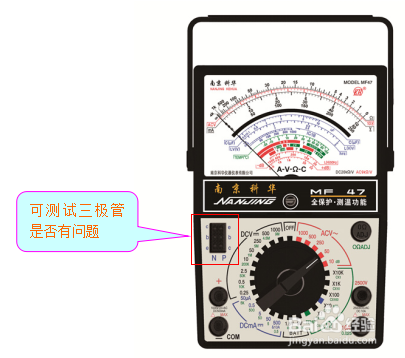

1、己知三极管类型及电极,指针式万用表判别晶体管好坏的方法如下:

（1）测 NPN 三极管:将万用表欧姆挡置 "R × 100" 或 "R × lk" 处,把黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都很大,则说明三极管是好的。

2、（2）测 PNP 三极管:将万用表欧夏迅川姆挡置 "R × 100" 或 "R × lk" 处,把红表笔接在基极上,将黑表笔脂攀先后接在其余两个极上,如果两次测得的电阻值都较小,再将黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都很大,则说明三极管是好的。

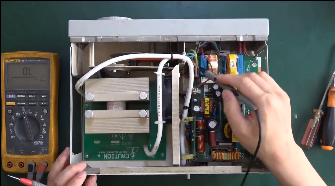

3、数字万用表测量电路板中的三极管

用数字万用表测二极管的挡位也能检测三极管的PN结,可以很方便地确定三极管的好坏及类型,但要注意,与指针式万用表不同,数字式万用表红表笔为内部电池的正端。例:当把红表笔接在假设的基极上, 而将黑表笔先后接到其余两个极上, 如果表显示通〈硅管正向压芬阅降在 0.6V 左右 ), 则假设的基极是正确的 , 且被测三极管为 NPN 型管。
