caxa三维设计训练二十之五角星平面

1、如下所示，

打开caxa三维实体设计软件，

新建一个空白的设计环境，保存为：caxa三维设计训练二十之五角星平面

2、如下所示，

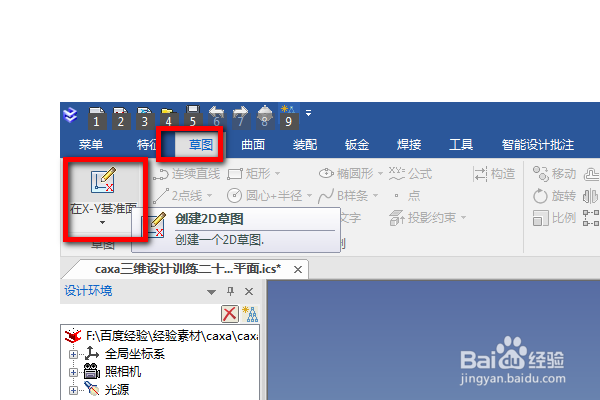

点击标题栏中的草图，

点击草图工具栏中的“在X-Y平面”，进入草图。

3、如下所示，

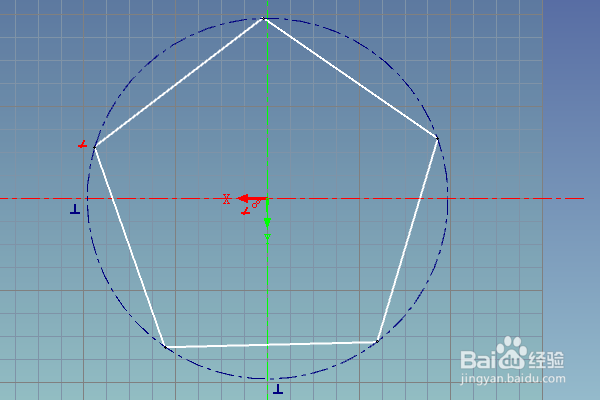

点击工具栏中的多边形命令，

点击坐标原点，

左边属性栏中设置边数为5，半径50，回车，完成正五边形的绘制。

4、如下所示，

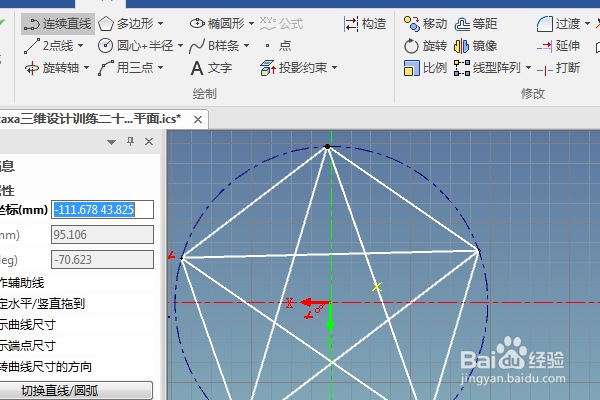

点击工具栏中的连续直线命令，

连接五边形的对角点，形成五角星。

5、如下所示，

点击工具栏中的裁剪命令，

裁剪成空心的五角星，

点击完成，退出草图。

6、如下所示，

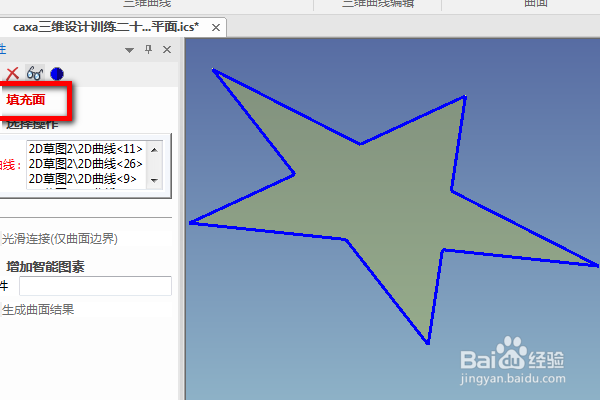

点击曲面工具栏中的填充曲面，

看左边的属性栏，

点击整个五角星的所有的边线，回车，

完成平面五角星的填充
