酷家乐怎样分析阳光房自重带来的变形

1、创建分析方案。应用重力分析模板，创建分析方案。

打开【力学仿真】插件，选择【新建分析】；选择阳光房框架模型，点击【确定】；选择【重力】分析模板。

2、检查材料设置。“重力分析”模板的默认材料为铝。

点击“对象列表”右侧的【编辑】， 画布中与此材料关联的对象会被高亮，确认材料赋予的对象是正确的，点击【确定】。

3、检查约束设置。“重力分析”模板的默认约束为底面完全固定。

可以看到固定约束的属性面板上“X”,"Y","Z"三个方向都勾选了；

点击“对象列表”右侧的【编辑】画布中与此约束关联的对象会被高亮，确认固定约束赋予的对象是正确的，点击【确定】。

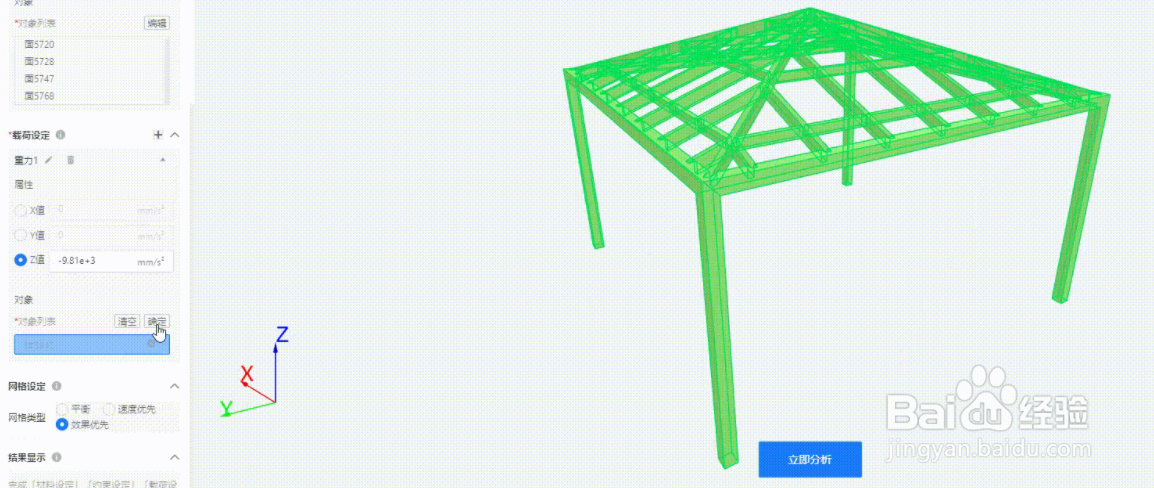

4、，检查载荷设置。“重力分析”模板的默认载荷为物体受到沿Z轴向下的重力。

可以看到重力载荷的属性面板上，“Z”方向的重力加速度为 -9800 m/s2；

点击“对象列表”右侧的【编辑】， 画布中与此载荷关联的对象会被高亮，确认重力载荷赋予的对象是正确的，点击【确定】。

5、分析。检查各项设定无误后，点击【立即分析】，等待分析完成和结果的加载。

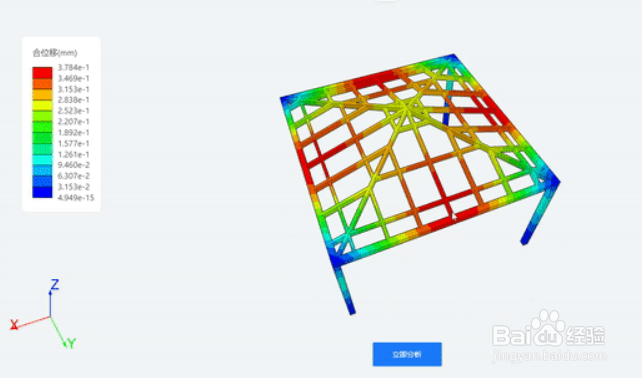

6、查看分析结果。查看结果，了解阳光房框架的变形和受力情况。
