运用LITO H3C模拟器学会做VLAN实验

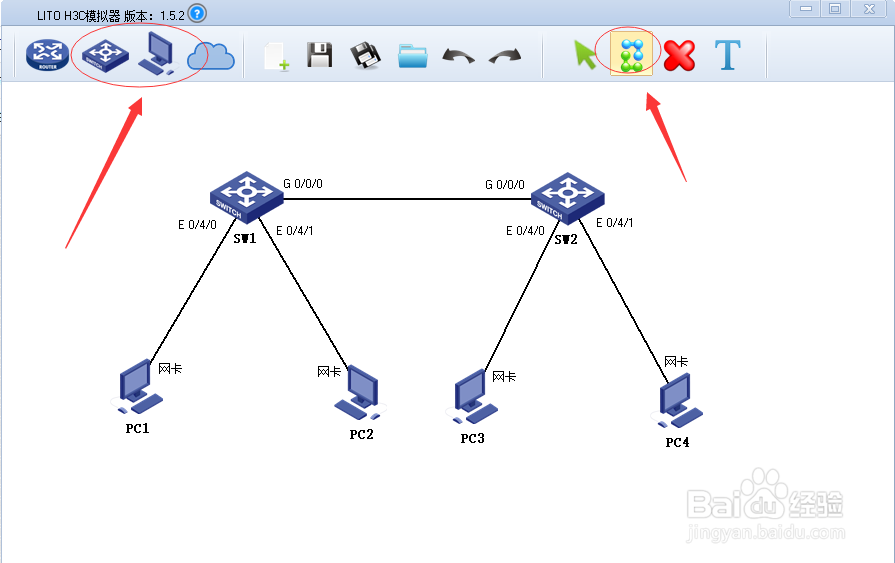

1、拖动两台交换机、四台计算机到工作区，如图连线。目的是使计算机通过VLAN隔离访问，加深对access、trunk链路端口的理解。

2、交换机1在[SW1]光标处输入命令"vlan 2"，创建vlan 2。

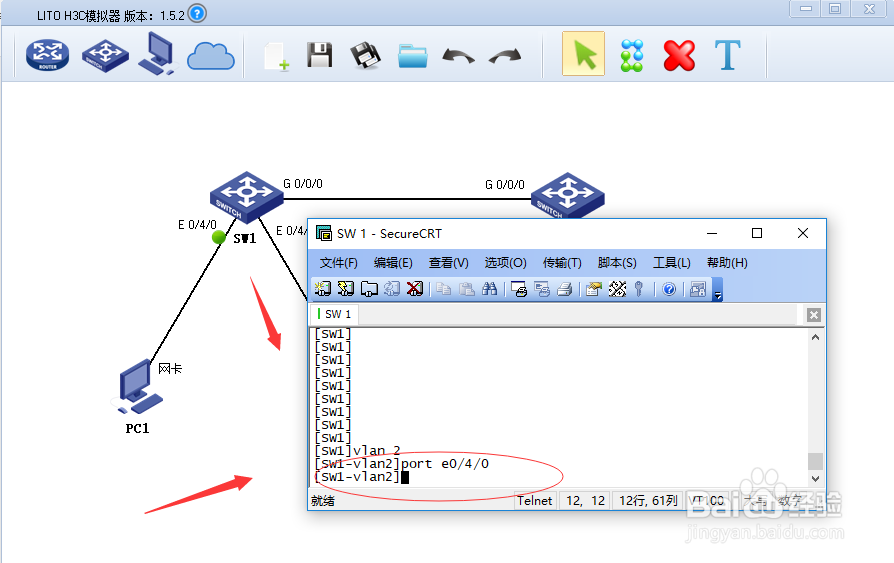

3、在[SW1-vlan2]光标处输入命令"port e0/4/0"，将交换机1和计算机1所连接的ethernet 0/4/0端口添加到vlan 2中。

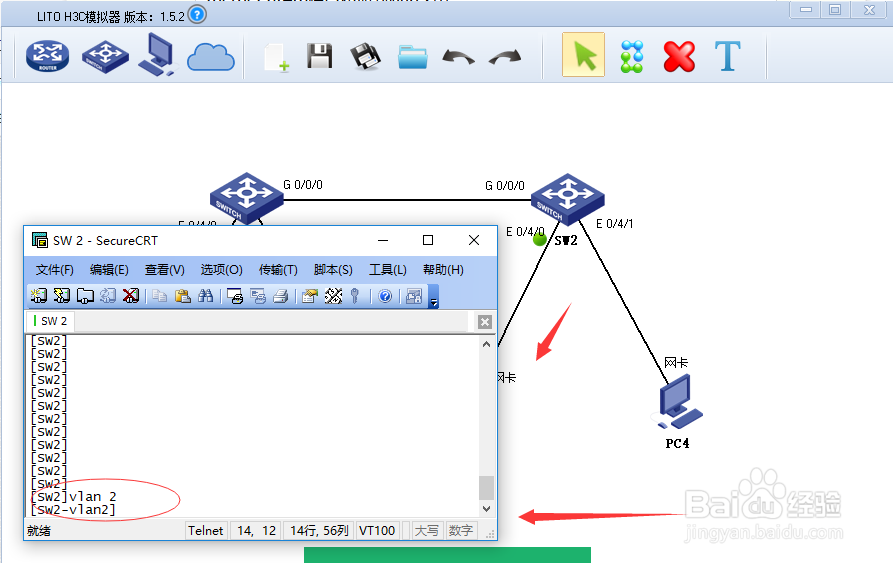

4、如图所示，同理。交换机2在[SW2]光标处输入命令"vlan 2"，创建vlan 2。

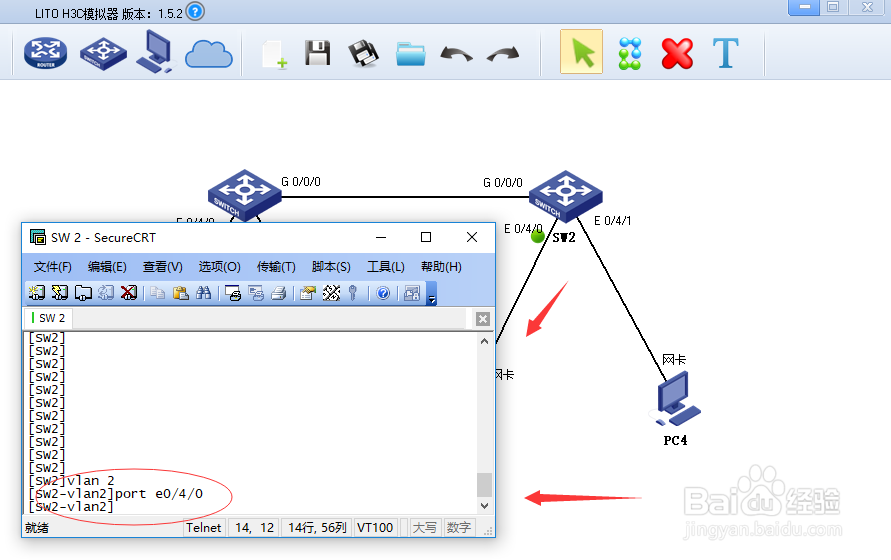

5、在[SW2-vlan2]光标处输入命令"port e0/4/0"挢旗扦渌;，将交换机2和计算机3所连接的ethernet 0/4/0端口添加到vlan 2中，如图所示。

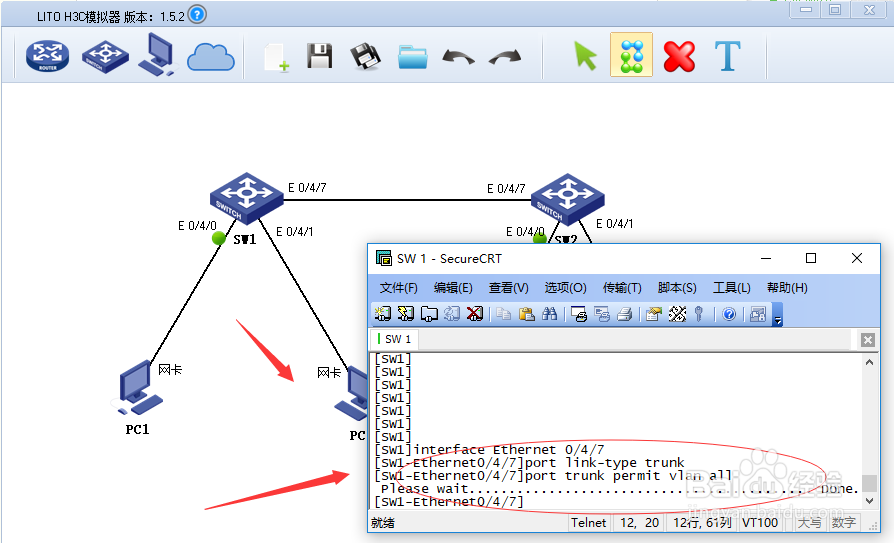

6、交换机1在[SW1]光标处输入命令"interface Ethernet 0/4/7→port link-type trunk→port trunk permit vlan all"，如图配置端口ethernet 0/4/7为trunk链路端口。

7、交换机2在[SW2]光标处输入命令"interface Ethernet 0/4/7→port link-type trunk→port trunk permit vlan all"，配置端口ethernet 0/4/7为trunk链路端口，如图所示。

8、如图，计算机1和计算机3同处VLAN2、计算机2和计算机4同处VLAN1。这样同一VLAN之间的计算机可相互通信、不同VLAN之间的计算机无法通信。到此完成实验，休息一下
