USBCAN-II C的ECANTools软件使用分析

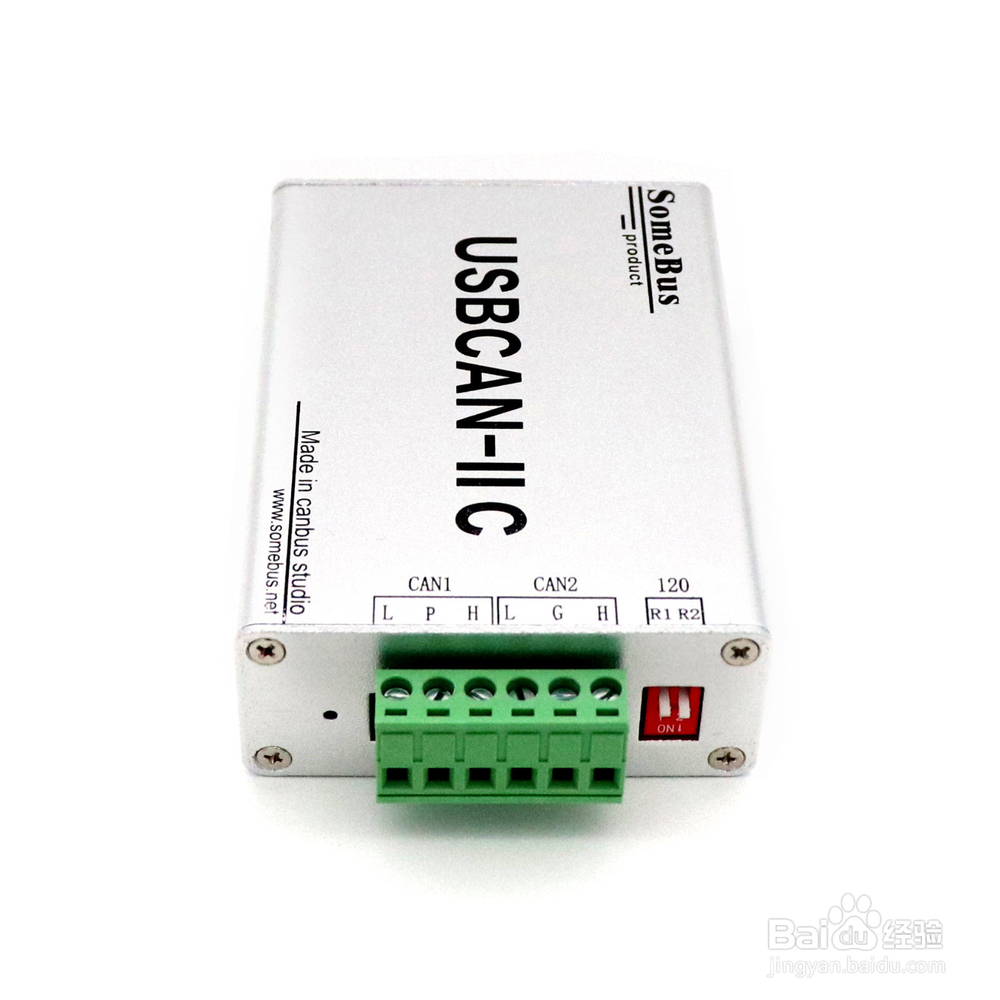

1、USBCAN-II C是集成2路CAN接口的工业级CAN-bus总线通讯接口卡。该型号CAN卡可兼容USB2.0总线全速规范，采用USBCAN-II C接口卡，PC可以通过USB接口快速连接至CAN-bus网络，构成现场总线实验室、工业控制、智能小区、汽车电子网络等CAN-bus网络领域中数据处理、数据采集的CAN-bus网络控制节点。USBCAN-II C接口卡可使用ECAN Tools通用测试软件，可执行CAN-bus报文的收发和监测等功能。下面我们来具体了解一下：

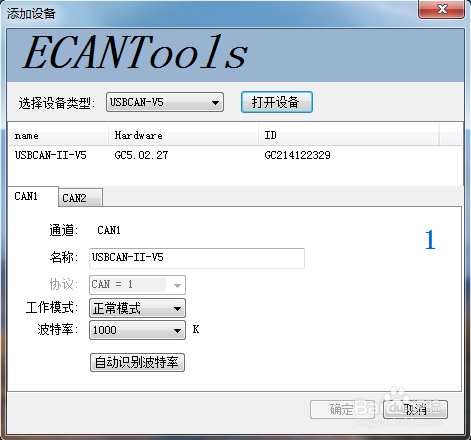

1、（1）如用户已安装ECAN Tools软件，可以通过双击桌面上的“ECAN Tools”图标打开软件。

（2）选择对应的设备类型后，点击“打开设备”即可在设备列表中出现已经插入电脑USB接口的CAN设备。

（3）选择工作模式。软件提供3种工作模式可选：正常模式、只听模式、自发自收模式。正常模式用于正常使用软件数据收发；只听模式用于监听总线且不可发送数据，USBCAN设备不作为CAN总线节点，不发送应答和时钟信号；自发自收模式用于测试USBCAN设备CAN通信是否正常。

（4）选择波特率。用户需要按实际接入的总线的波特率进行设置，如波特率与总线不匹配，则无法正常通信，甚至干扰总线。如需自定义波特率，请与我公司联系。当用户并不知道总线波特率时，也可使用自动识别波特率功能进行扫描。

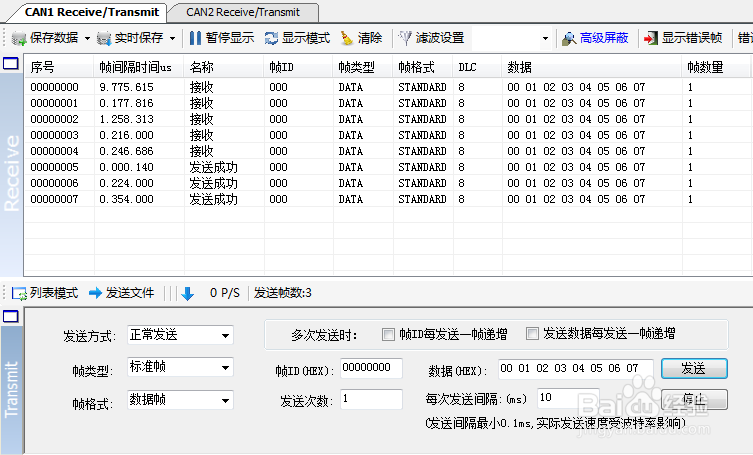

1、接收和发送界面是ECAN Tools的主要功能，在此界面，用户可以直观的看到接收到的CAN报文，以及通过普通发送或列表发送的方式，向总线上发送数据。

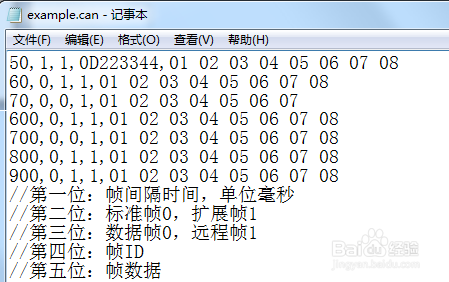

2、除以上基本功能外，软件还具有发送文件功能。文件发送分为普通文件发送及批处理文件发送。普通文件发送可以向总线上的节点发送文件，用户可以基于此功能开发CAN总线程序烧录软件；批处理文件发送可以将用户保存的批处理文件（.can）按保存时的时序及数据重新发送回CAN总线

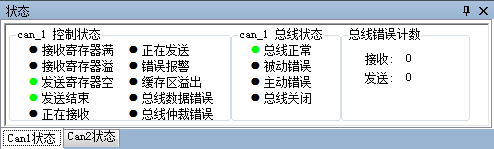

1、具有总线诊断功能，可以检测到总线错误帧以及总线仲裁丢失位，实现了比较全面的CAN总线分析。

CAN总线状态显示：指示当前CAN总线状态包括：总线正常、被动错误、主动错误、总线挂起。    CAN控制器内部FIFO溢出：某一段时间内的总线报文过于密集，导致USBCAN来不及接收，发生报文丢失。    CAN控制器错误报警：总线发生多次发送错误或接收错误，错误计数器超出报警阈值，并能显示错误计数值。    CAN控制器消极错误：总线发生多次发送错误或接收错误，导致CAN控制器进入错误消极状态，并能显示错误计数值。    CAN控制器仲裁丢失：本节点与其他设备在竞争总线时失败，待发报文将在下一次总线空闲时尝试发送，能捕捉到相应的错误位信息并显示出来。    CAN控制器总线错误：总线发生一次发送错误或接收错误，错误计数器的值将累加，并能捕捉错误的位信息，比如ACK、CRC、位界定错误信息。    CAN数据缓冲区溢出：由于一段时间未与PC交换数据，导致设备存储的报文数目超出硬件容量限制，新接收的报文将覆盖最早的报文。

1、ECAN Tools软件扩展功能极为丰富，且都很方便易用，灵活运用这些扩展功能可以帮助用户方便快速的分析数据。

保存数据/实时保存：可保存接收列表，保存格式有：txt、can、excel、二进制。

暂停显示：可暂停接收列表的滚动。

显示模式：可选滚动模式和列表模式，列表模式可按规则将数据实时分类。

清除：可清除当前接收列表中的数据。

滤波设置：通过编辑滤波ID的方式，实现多段滤波。

高级屏蔽：通过屏蔽ID的方式，不显示已屏蔽的ID。

显示错误帧：可显示/隐藏总线上的错误帧。
