桁架桥的介绍与数值仿真分析（1）

1、1）桁架梁桥是用桁架作为主要承重结构的梁式桥，简称桁梁桥。桁梁桥的主要传力方式是通过节点将轴力和弯矩进行传递，很久力学知识，结构受力最大的部分是结构刚度最大的部分，桁梁桥示意如下：

2、2）从经济的角度看，巧架梁桥比实腹桥要节省材料；从结构上看，它受力明确，易于分析，基本的结构力学知识就是利用力法和位移法求解杆系结构的受力情况从未得到适合我们使用的结构，具体的参考知识简单展示如下图：

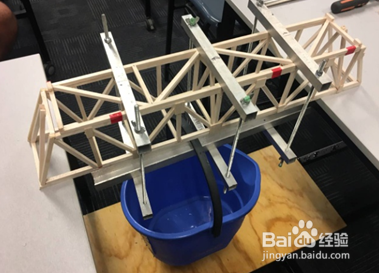

3、3）可以利用杉木和胶水进行桥梁的建模，桥梁的结构可以先根据经验进行初始的设计然后进行改进，初始设计后一般进行称重实验如下：

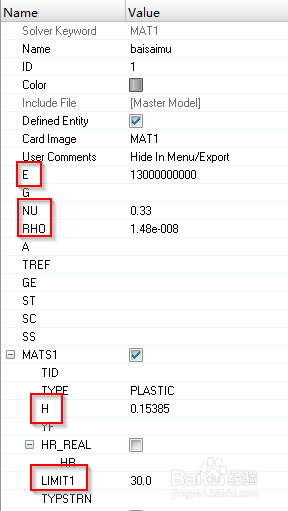

4、4）桥梁建喋碾翡疼模材料主要是用杉木，其力学属性经过网络调查弹性模量E=11~13Gpa，泊松比0.33，密度480~560Kg/m3,屈服强度30~50Mpa，抗拉强度40~70Mpa。在HyperMesh中定义材料如下：

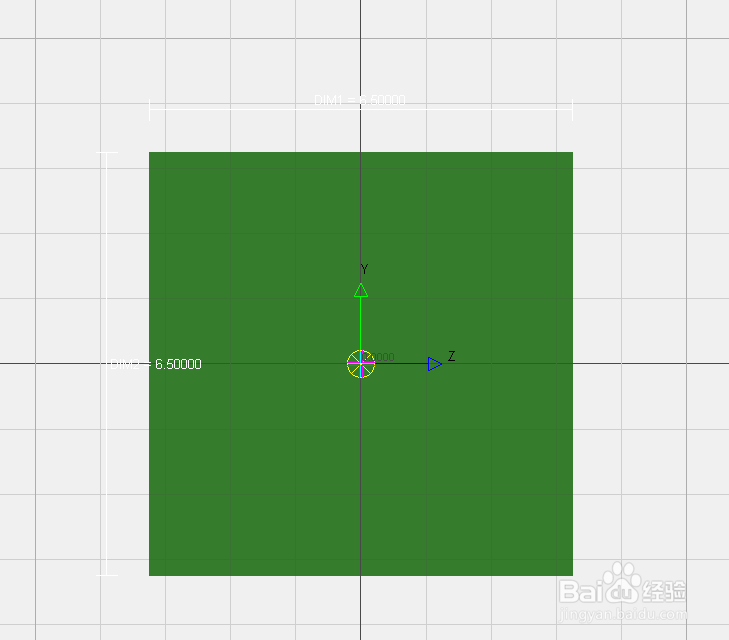

5、5）采集模型的数据尺寸如下：桥长600mm,桥高180mm，桥宽100mm，杉木棍的截面属性6.5mm*6.5mm的正方形，在HyperMesh中建立梁的截面属性如下，点击1D>standard section>HyperBeam>Optistrct>Bar截面>create，创建编辑尺寸如下：
