创新手工：[11]纯手工制作 LED点阵屏时钟

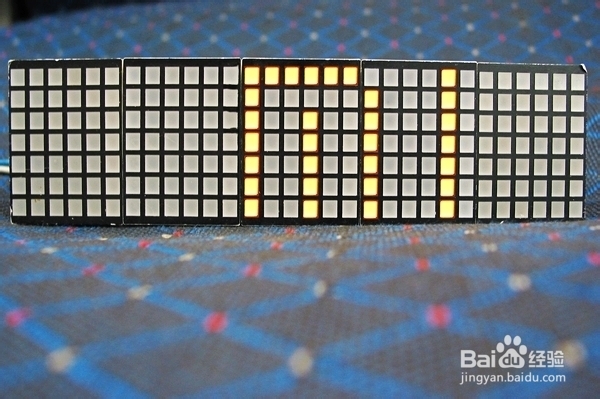

1、这个就是5×8的方型点阵显示模块了。

3、要电亮点阵屏，必须要使用驱动电路，我们现在使用的大多是单片机来驱动，这是89S52单片机。

5、这是DS1302时钟发生器，用它来提供时钟源，保证走时精确。

7、这是整机电路

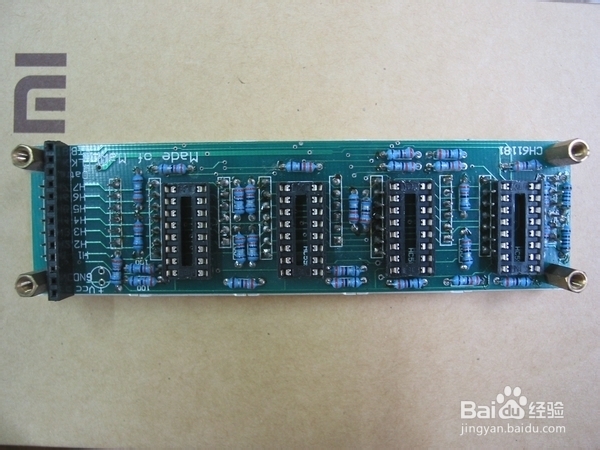

9、点阵屏焊在背面：

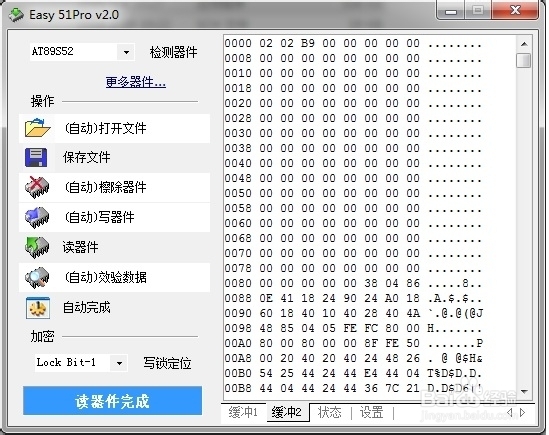

11、接上电脑，把单片机放到ZIF插座上。

13、把IC插到插座上。

15、完工的样子

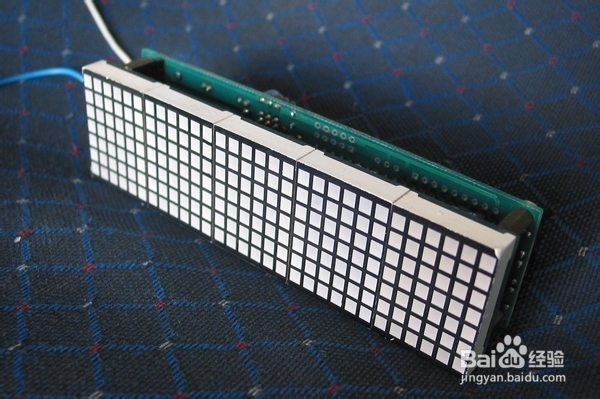

17、顶视图

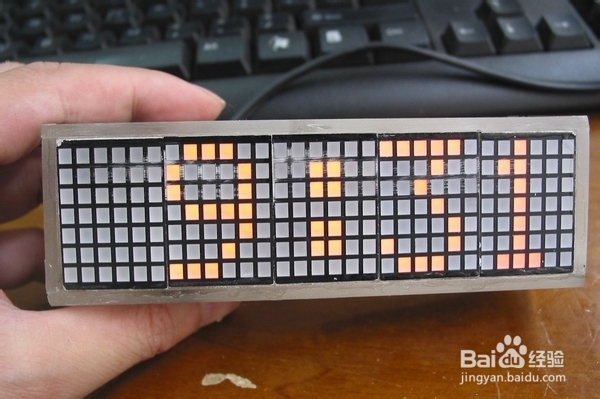

19、然后显示时钟。

21、怎么样，还可以吧？

23、调整按钮，用于时间设定。
