如何分析回转器模块？

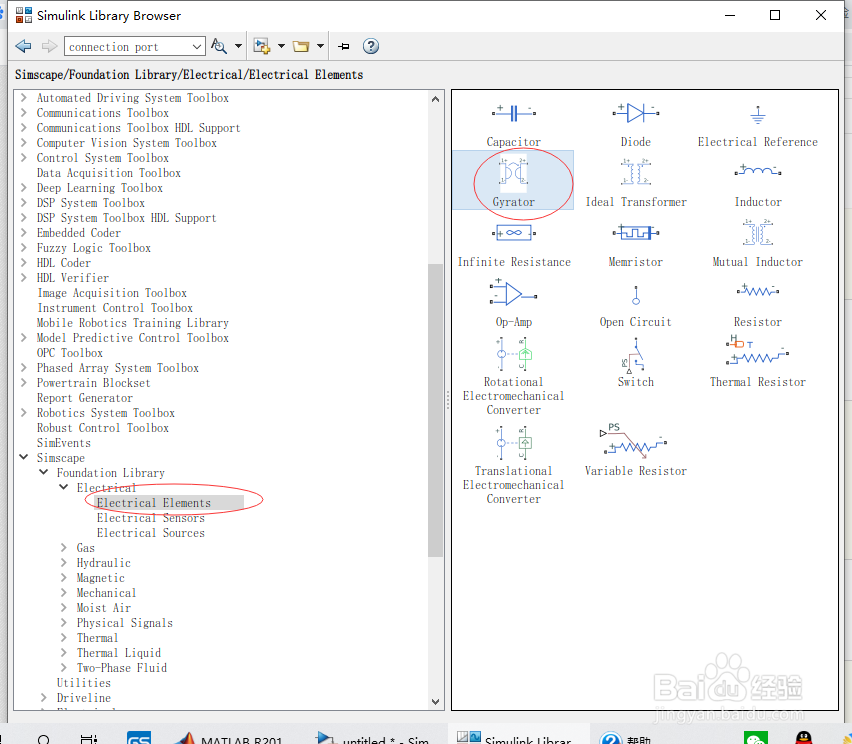

1、库：Electrical Elements。

如下图所示。

2、描述：

旋转器可以用来实现一个带有电容器的电感器。主要的好处是，等效电感可以用更小的物理尺寸的电容产生。实际上，回转器是用运算放大器和附加的无源元件实现的。

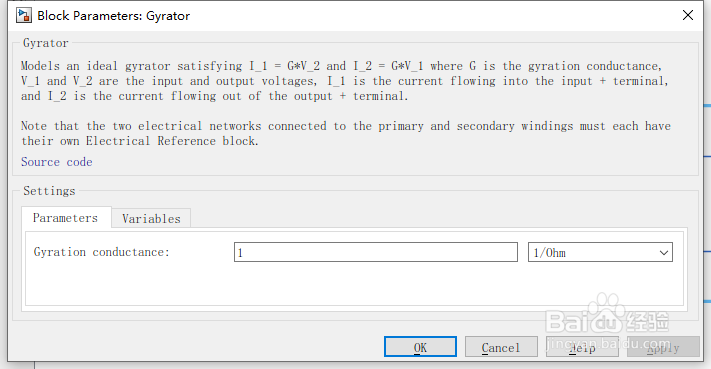

回转器块模拟了一个没有损失的理想回转器，其描述如下：

3、其中，详细数据如下所示。

4、连接到一次绕组和二次绕组的两个电网必须各有一个各自的电气参考块。

5、变量:要在仿真之前设置块变量的优先级和初始目标值，请使用“块”对话框中的“变量”选项卡（或“块特性检查器”中的“变量”部分）。有关详细信息，请参见设置块变量的优先级和初始目标。

6、参数

回转电导

回转电导常数G。默认值为1。

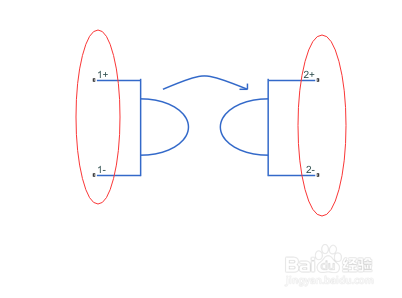

7、端口

该模块有四个电气保护端口。极性用+和–符号表示。标有1+和1-的端口连接到主绕组。标有2+和2-的端口连接到二次绕组。
