使用cad绘制网管设备图示

2025-07-19 08:46:14

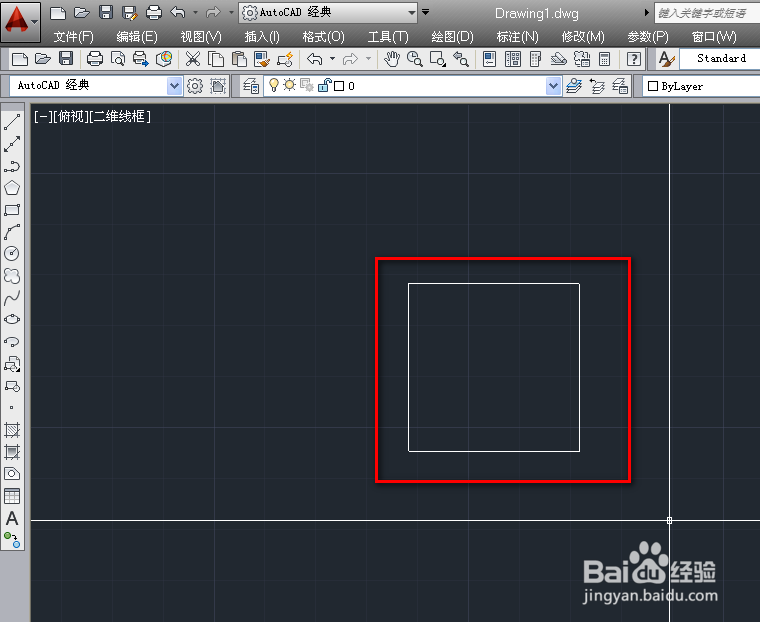

1、打开cad，使用矩形工具，绘制大小嵌套的两个矩形，如下图。

2、使用直线工具，绘制小矩形的两个对角线，如下图。

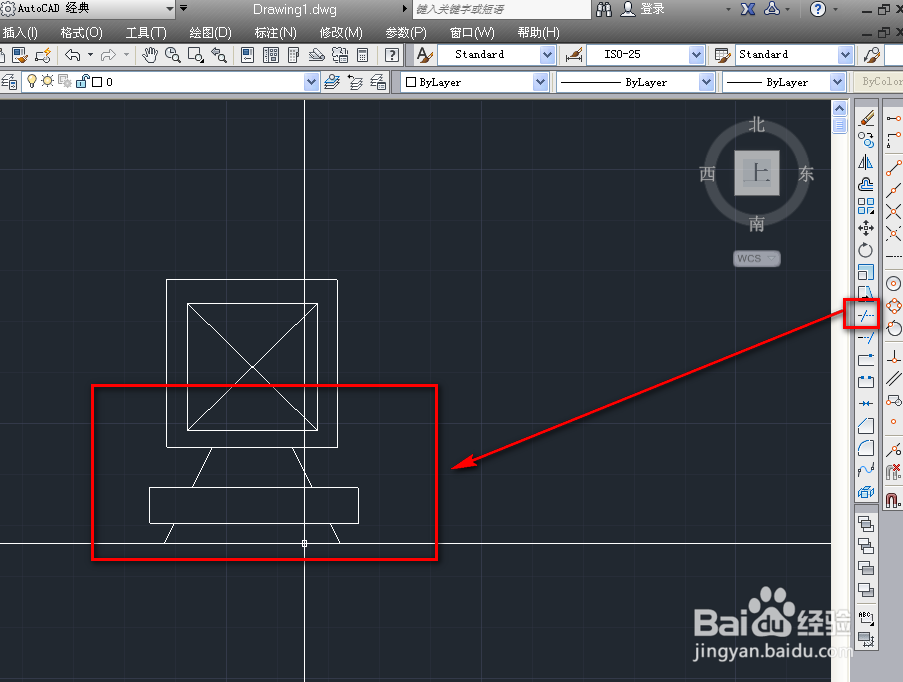

4、使用镜像工具，将斜线做镜像，得到另一条线，如下图。

6、使用修剪工具，修剪掉多余的线条，如下图。

8、这样就完成了网管设备的绘制，如下图。
