一步一步教你做kt板330s，共几十幅图

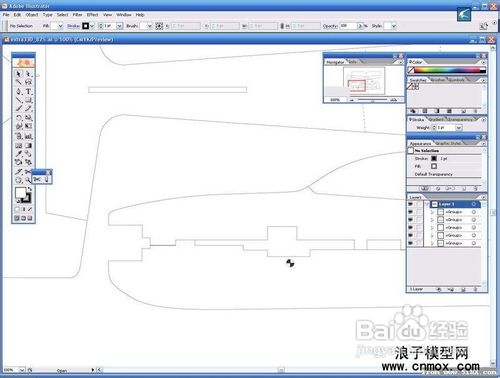

1、1:先在illustrator里画张图纸

2、2:把图纸按1:1打印出来(街上的有专门的图纸打印店,如建筑图纸打印店),剪下来

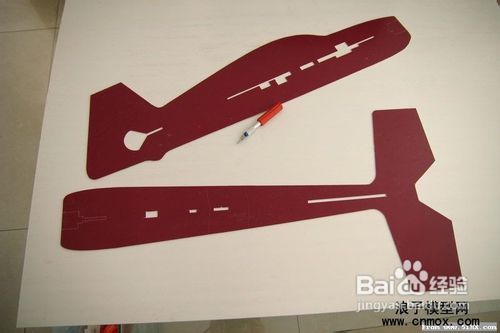

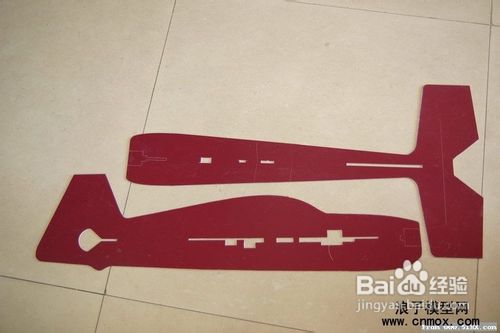

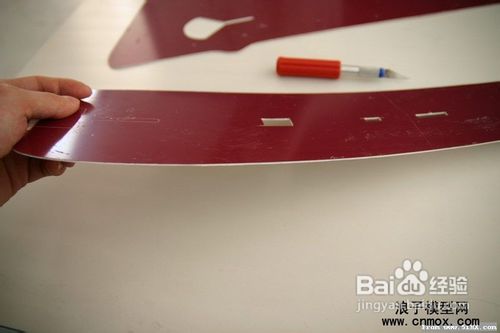

3、3:为了方便下次制作,把剪下的图纸贴在双色板上制作一个模板,以后可以不用图纸快速的切出kt

4、4:双色板这样子,可以在广告市场买到

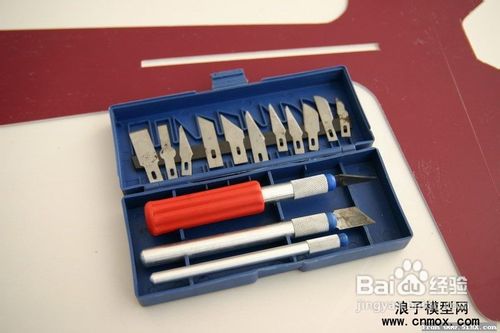

我是用这样的刀切割kt板,很好用,也可用手术刀

5、5:直接把模板用透明胶固定在kt板上开切

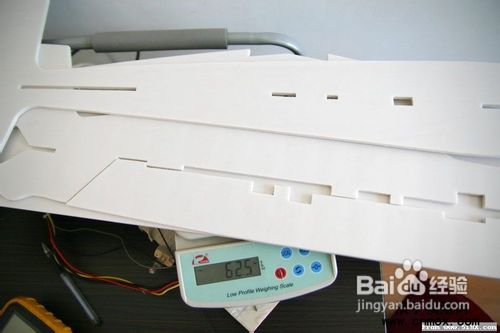

6、6:现在称一下空的kt板有多重,62.5克

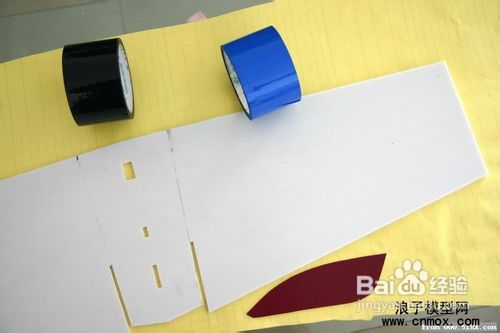

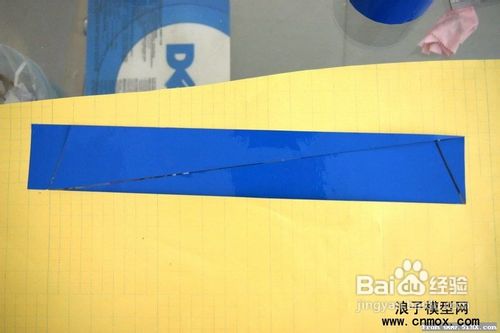

7、7:下面进行美化,用的是彩色胶带(注意不是电工胶带,电工胶带很重)

8、8:下一步,美化机身,用同样的方法

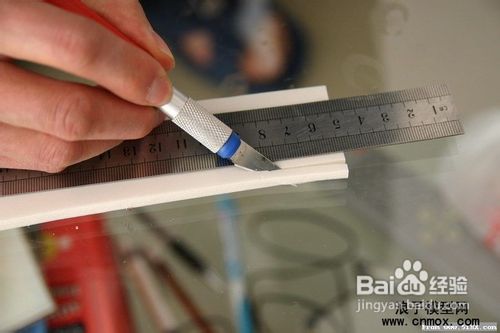

9、9:现在把所有的舵面切下来,用图上的方法切出45°

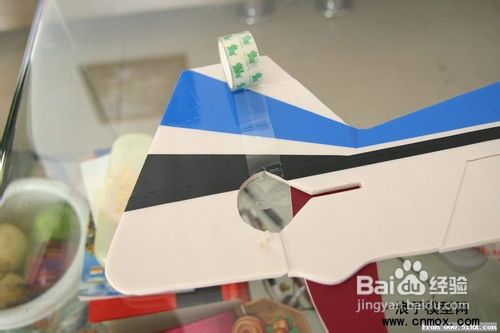

10、10:把所有舵面用透明胶粘起来,方向舵要在最后粘

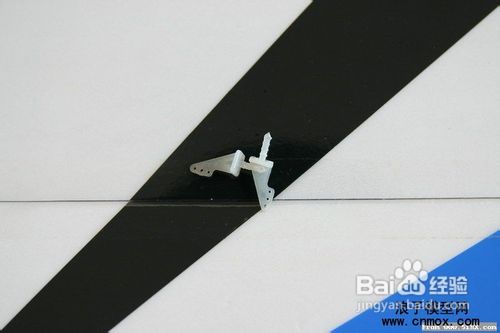

11、11:开始做舵角,用这种很轻的舵角,反面用塑炼片固定

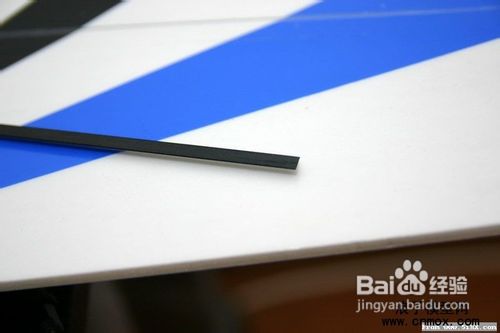

12、12:现在做机翼前檐的加强,用的是碳纤片,有以下几个好处:贴在前檐可以防撞,美观,比机翼下的碳纤管轻

13、13:现在把水平机身和主翼粘起来

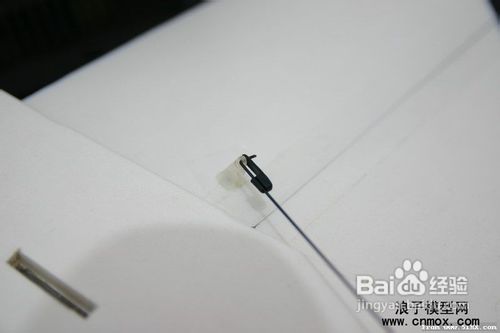

14、14:用1mm的钢丝做主翼连杆

15、15:下面把机身粘起来

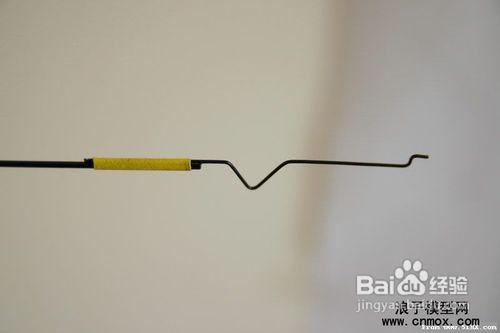

16、16:下面用1mm的钢丝和1.5mm的碳纤条做连杆,用热缩管固定接头,再加点502

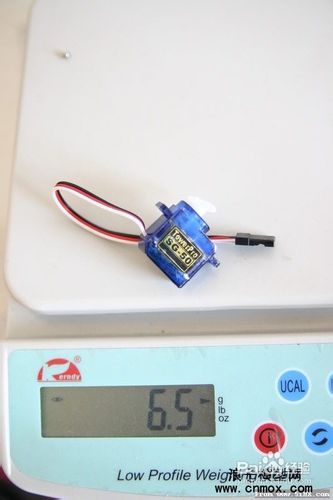

17、17:安装舵机,舵机号称只有5克,但实际有6.5克

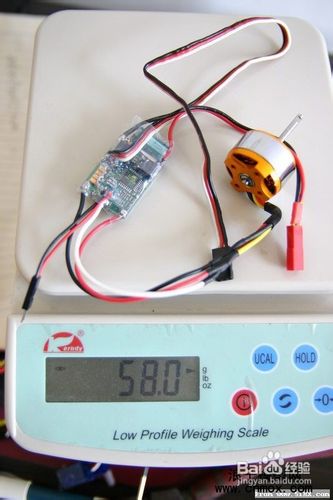

18、18:下面是动力部分,电机加电调58克,其中电调17A,21克,电机37克(换过一根长轴,不然只有36克),没用香蕉头为了减轻重量

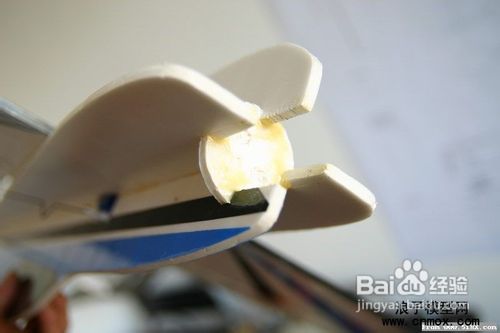

19、19:做一个kt圆片作为电机后部的加强固定

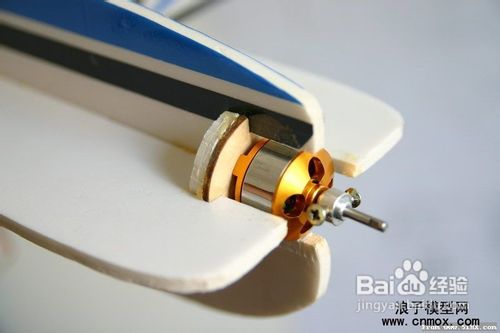

20、20:电机先固定在木片上,然后粘上机头

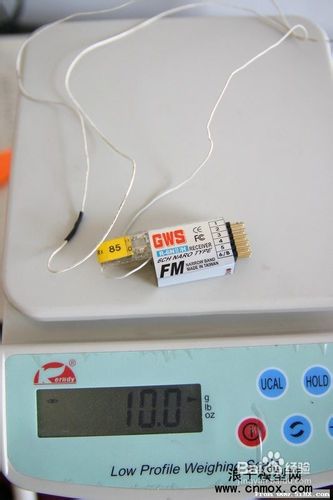

21、21:Gws接收机10克,本来只有8克,由于微型晶体用不了,只好用大的原装晶体

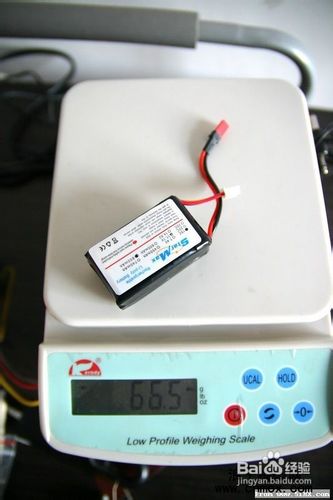

22、电池安装，很简单，先测试一下重心，在电池和机身上贴上魔术贴就行，电池重66.5克

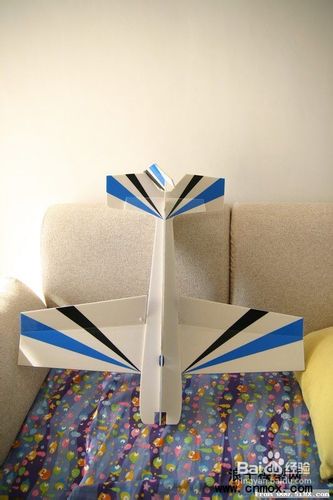

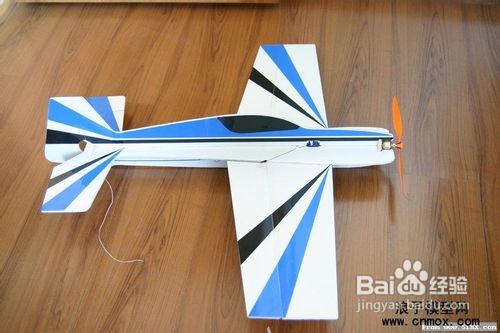

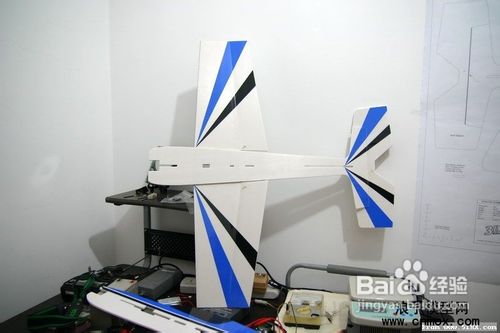

23、ok,完工
