如何将户型图平面线框上添加隔墙、窗户

2025-07-15 04:39:48

1、参照户型图移动到边上后,出现了线框,那么我们用铅笔工具对着线框描一下,然后就会自动形成一个平面。

如何将户型图平面线框上添加隔墙、窗户
如何将户型图平面线框上添加隔墙、窗户

2、然后我们选择那个面,点击“偏移”工具,先向外偏移120mm,然后再使用“偏移”皤材装肢工具,向内偏移120mm。

如何将户型图平面线框上添加隔墙、窗户
如何将户型图平面线框上添加隔墙、窗户

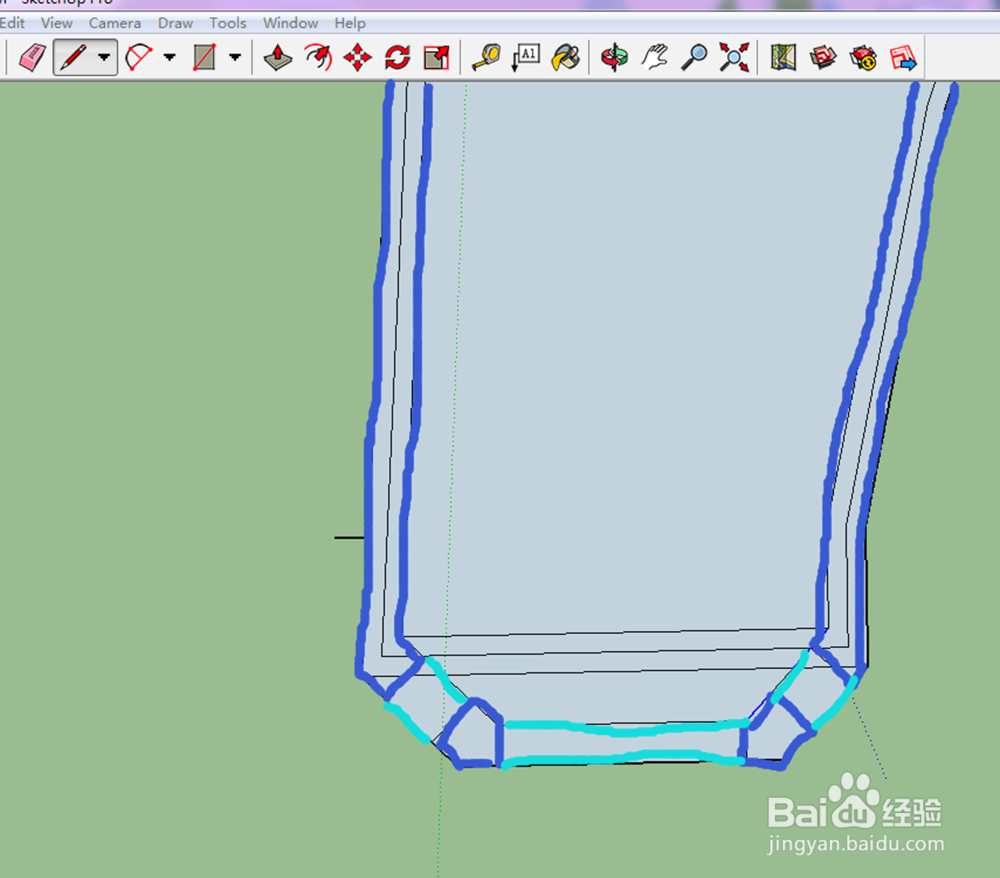

3、然后我们开始对细节开始处理,添加不规则的户型的飘窗,绘制出窗户和墙体。

如何将户型图平面线框上添加隔墙、窗户

4、用同样的方法绘制上部的窗户,同时用“橡皮擦”删除中线,这样外墙就非常明显了。

如何将户型图平面线框上添加隔墙、窗户

5、我们用铅笔工具绘制隔墙,一般隔墙120mm,所以要区别对待,同时先删除确定放置门区域的隔墙。

如何将户型图平面线框上添加隔墙、窗户

6、用箭头工具双击选择外面的隔墙,然后按住“ctrl”可以叠加选区。最后右击,创建组或藤舔趾贶者创建群租。这样户型图平面分割基本就完成了,下一步就是将它做成立体图。

如何将户型图平面线框上添加隔墙、窗户
