关于Arduino UNO的硬件的介绍

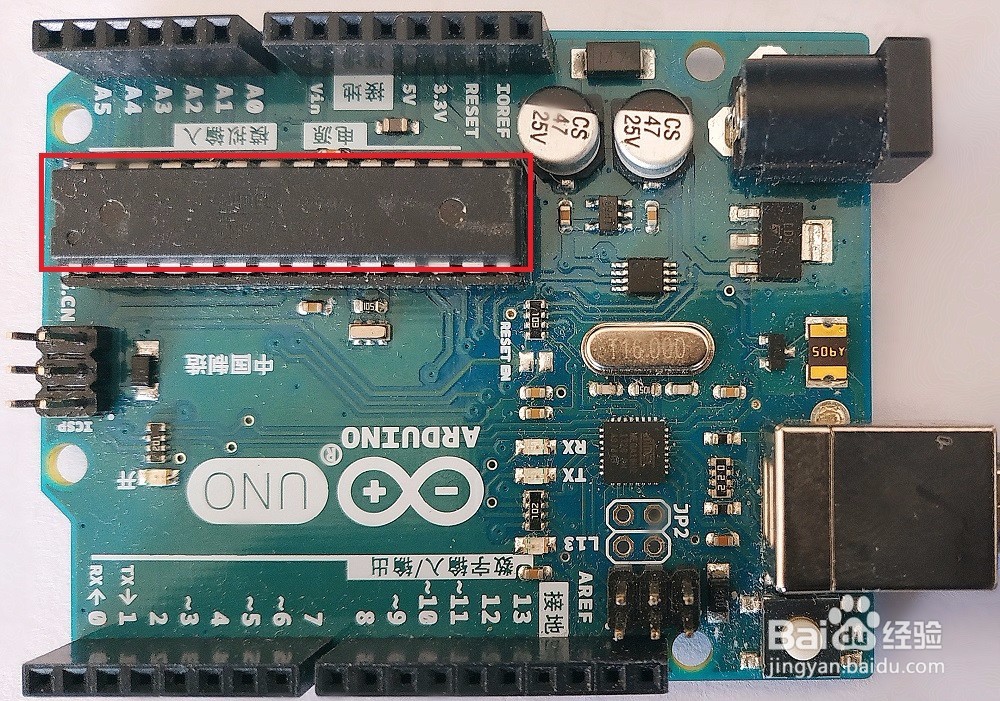

1、单片机： Arduino UNO控制器采用的是 Atmel 公司生产的ATmega328P-PU单片机。当然单片机的类型很多，不过核心内容差不多。

2、供电方式

①　USB接口通过USB 数据线,给UNO控制器提供5V的工作电压.

②　通过5V引脚和GND供电,电压不大于5V。

③　DC电源接口连接到UNO控制器上一个5V的稳压电路,给UNO控制器提供标准的5V工作电压。

④　扩展引脚中的Vin引脚和DC电源接口一样。

供电的稳定才是最关键的。

3、0~13引脚为数字引脚,具有数字信号输入输出功能。不同的单片机，会有差异。

4、A0~A5引脚为模拟输人引脚,具有模拟信号的输人功能，同时具有数字信号的输人和输出功能,引脚号分别对应为14~19。

5、IOREF是输人/输出端口电压参考引脚。

6、上下两侧标注“+”“一”通常被用作电源和地,通过水平方向的金属簧片分别水平连通。中间区域分为上下两部分,竖向的金属簧片各列分别连通。
