CAD怎么调整虚线的显示比例

2025-05-07 20:14:21

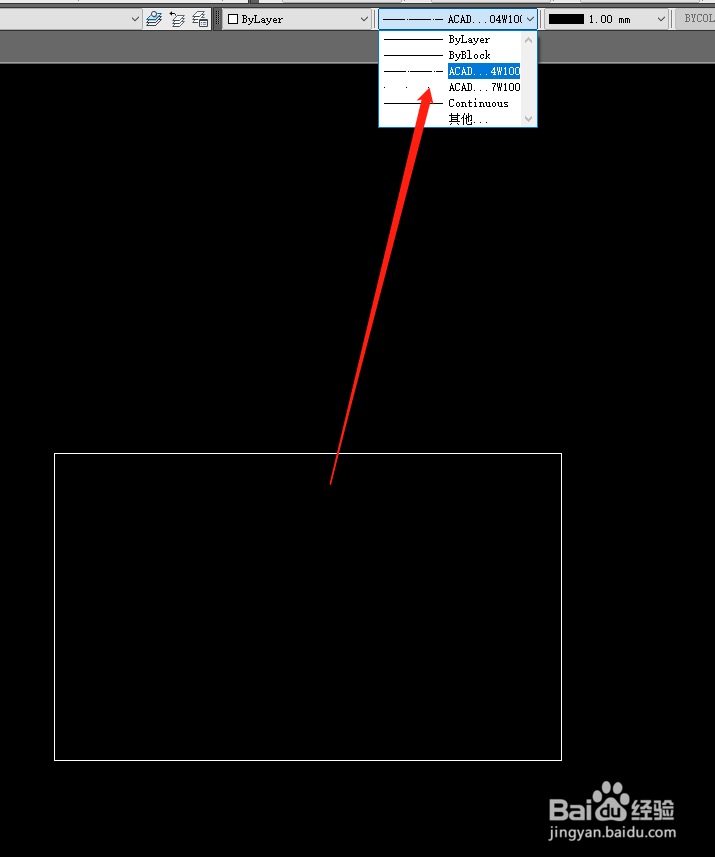

1、我们龅歧仲半打开CAD软件和图形文件,图中的白色矩形框,线型设置的是虚线但是我们在视图看起来还是一根实线,这个是比例不对,虚线的点太密集了,导致我们看起来像是一根实线。

CAD怎么调整虚线的显示比例

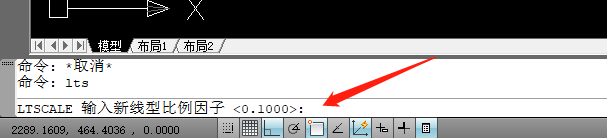

2、我们输入命令“LTS”,然后点击回车或者空格确定执行这个命令,执行之后,我们会在命令的输入栏看见有个比例因子的输入。

CAD怎么调整虚线的显示比例
CAD怎么调整虚线的显示比例

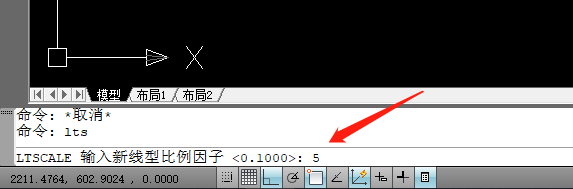

3、我们在比例因子旁边也会看到当前的比例因子参数,我们输入新的要比这个大,不然还是看不见,我这里为了方便大家看到变化输入的是5.

CAD怎么调整虚线的显示比例

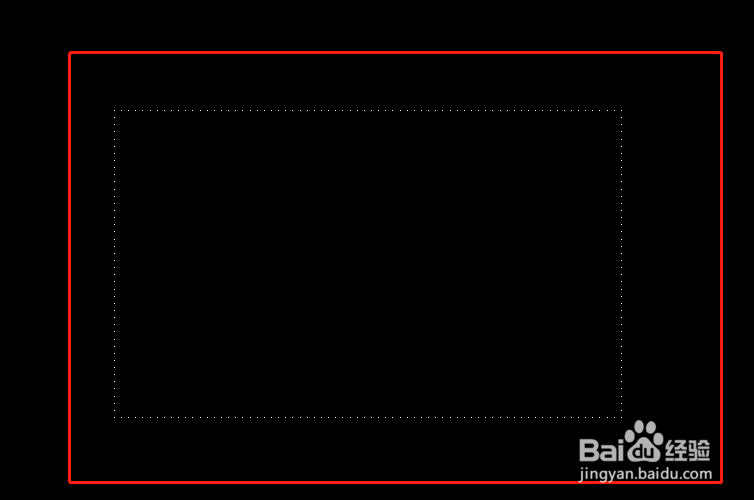

4、空格或者是回车确定了这个数值之后,我们会发现图中的矩形,能看见是虚线的了,这个数值可以调整虚线点与点之间的距离。

CAD怎么调整虚线的显示比例

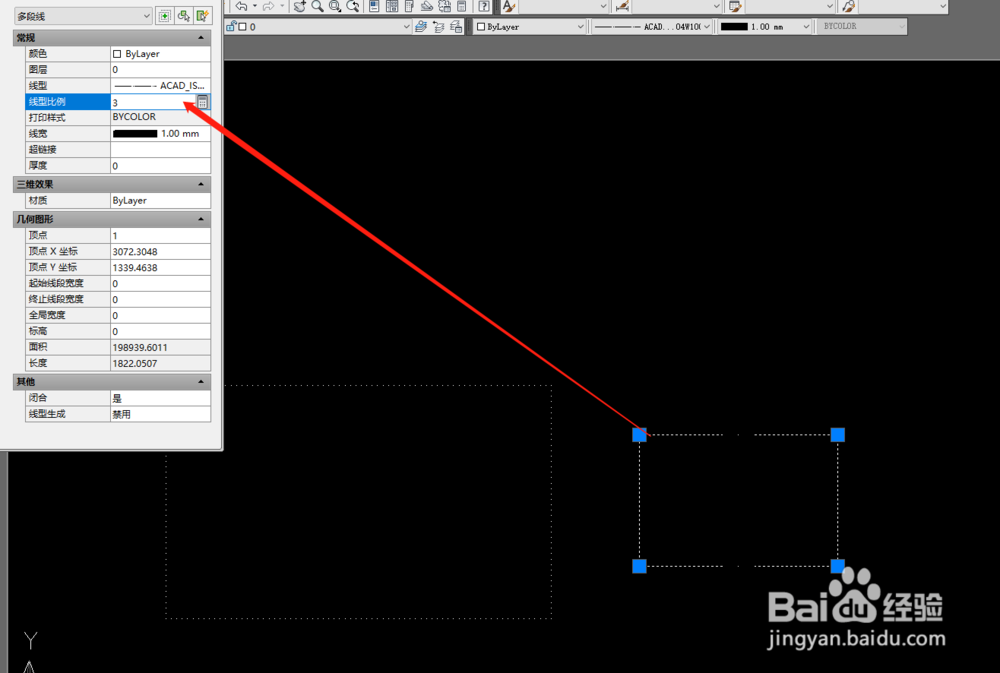

5、我们棵褶佐峨还有个办法可以调整,就是选择我们需要调整的图形,按住快捷键“ctrl+1”,这里是数字1.然后在出现的特性设置里,找到线型比例然后根据自己调整就行。

CAD怎么调整虚线的显示比例
