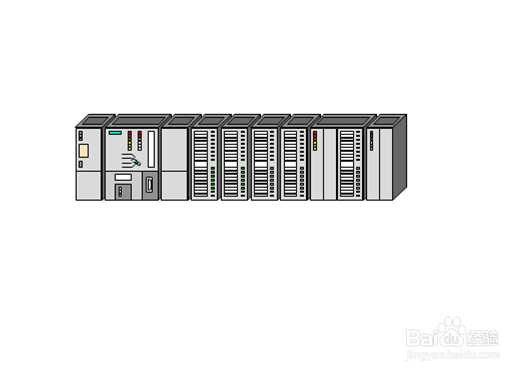

S7-300可编程控制器PLC的组成

1、导轨 导轨上可以安装电源、CPU、IM和最多八个信号模板。

2、电源 电源的输出是24VDC，有2A、5A和10A三种型号。输出电压是隔离的，并具有短路保护，不带负载时输出稳定。一个LED用来指示电源是否正常， 当输出电压过载时，L呶蓟鹭毵ED指示灯闪烁。用选择开关来选择不同的供电电压：120V 和 230V。

3、中央处理器 CPU 的前面板有如下的部件： • 状态和故障指示灯，• 可取下的4位模式开关，• 24V电源的连接，• 连接到编程设备或薷蒴塾寒另一台可编程控制器的多点接口（MPI），• 电池盒，（ CPU 312/FM不具备）• 存储器模块盒（CPU 312/FM和314/FM不具备），

4、接口模板 接口模板提供多层组态的能力。

5、信号喋碾翡疼模板 这些模板根据电压范围或输出电压来选择。每个模板都有一个总线连接器，总线连接器连接背板总线。过程信号连接到前连接器的端子上。

6、连接电缆 用一个 PG 电缆可以直接连接编程设备。 几台可编程控制器之间组网也需要PROFIBUS 电缆和电缆连接器。

7、FM 功能模板替换当前智能处理器模板。

8、CP PROFIBUS 现场总线系统的通讯处理器。
