【CAD-092】3D-你真的会使用三维剖切命令吗

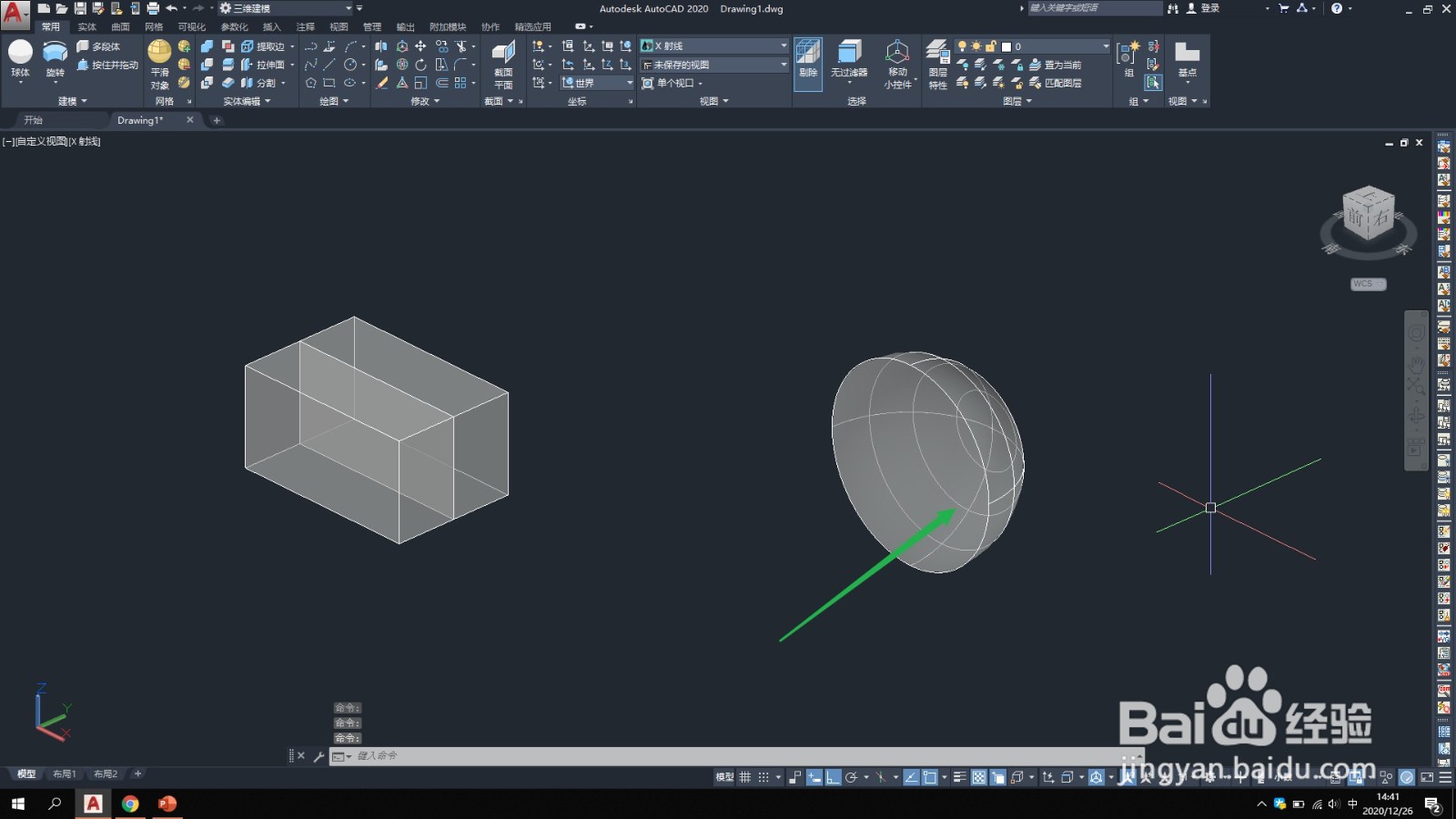

1、我们以切割一个圆球和一个立方体为例,讲解如何使用剖切工具进行实体切割.如下图为实例图形.

2、立方体的剖切:点击剖切命令---选择要剖切的实体(立方体)----选择按3点确定剖切面-颍骈城茇--指定如图所示3个点.

3、三个点确定以后,选择保留两个侧面, 按回车或空格键确定剖切

4、如下图所示, 立方体被剖切成两个实体.

5、按照以上步骤, 我们碲媵茄猫剖切一下圆球体,如下图所示.需要说明的是,因为圆球体剖切时候无法按三点确定剖切面,因此这里需要输入坐标平面xy,yz,xz来确认剖切的方向.

6、剖切命令操作步碌食撞搁序:1\点击命令2\选择要剖切的实体3\指定三点或者输入剖切平面坐标(输入坐标后需要进一步选取平面上的点)4\选择是否保留侧面5\剖切完成
