三相相位伏安表操作方法详解

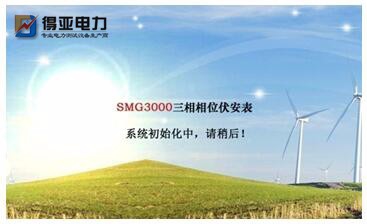

1、短按按键，仪器进入开机界面，如图（1）所示；等待3秒后进入测量程序。关机时，短按，关机。

2、顶部菜单功能介绍

本仪器总共7个菜单按键，顶部有：伏安相位，功率，相量图。

底部有4个菜单按键：三相四线，HOLD，查看，保存。按下后由原来的蓝色变为红色，表示有效按键，其余非菜单地方按下，无反应。

以下三个图分别是按下顶部三个按键后界面显示效果图，实际颜色更丰富。

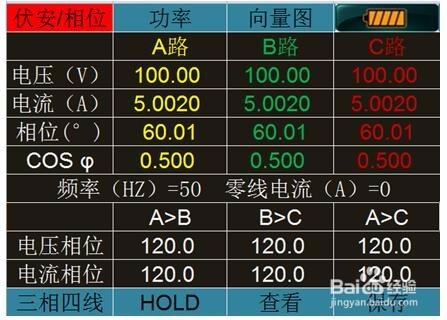

轻触伏安相位进入伏安相位测量界面，如图2所示：

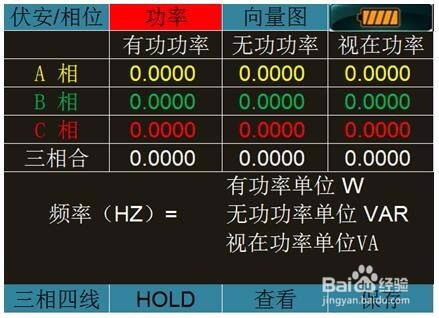

3、按下菜单：功率，变为红色，如图（3）进入功率测量界面，保存数据时伏安相位测量数据同样被保存。

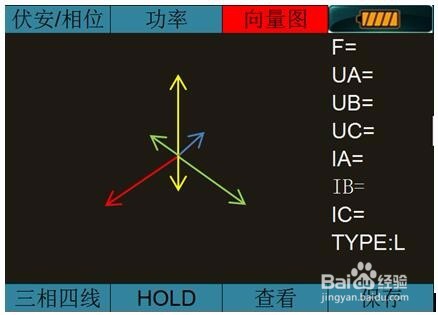

4、轻触向量图图标进入六角向量图测量界面，如图（4）所示，六角图按颜色画出电压和电流的矢量图，A相电压和电流为黄色、B相电压和电流为绿色、C相电压和电流为红色，为区分电压和电流，所以程序规定电压线长，电流线短。

5、底部菜单功能介绍

三相四线图标功能：按下后会在，三相四线，三相三线，单相三种接线模式之间切换。

HOLD功能：按下后，所有数据停止采样，数据静止在按下的那一刻。

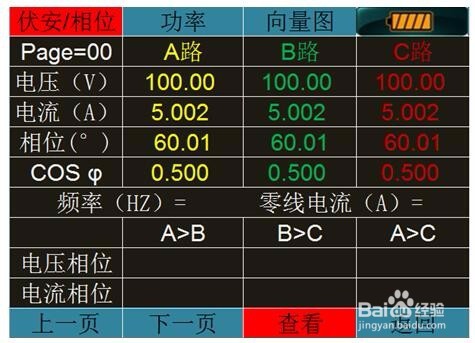

查看功能：按下后，可以查看每一组的数据，查看界面如图（5），Page=00，代表所查看的是第0组数据，可点击下一页，page加1，显示变为Page=01，代表所查看的是第1组数据，点击上一页，Page减1，查看上一组保存数据，依次类推。这里查询的每一组数据包括伏安/相位，功率，向量图每一个界面里面的所有数据。在查看功能下不能测量数据，必须点击返回图标，才能退出查看状态。

6、保存功能：按下后，进入保存状态，数据保存一次，菜单变成红色；再按一次保存，退出保存状态，菜单变为蓝色。保存一次数据会把伏安/相位，功率，向量图每一个界面里面的所有数据都保存，视为一组数据。
