elecworksTM 使用技巧：如何创建接线图符号

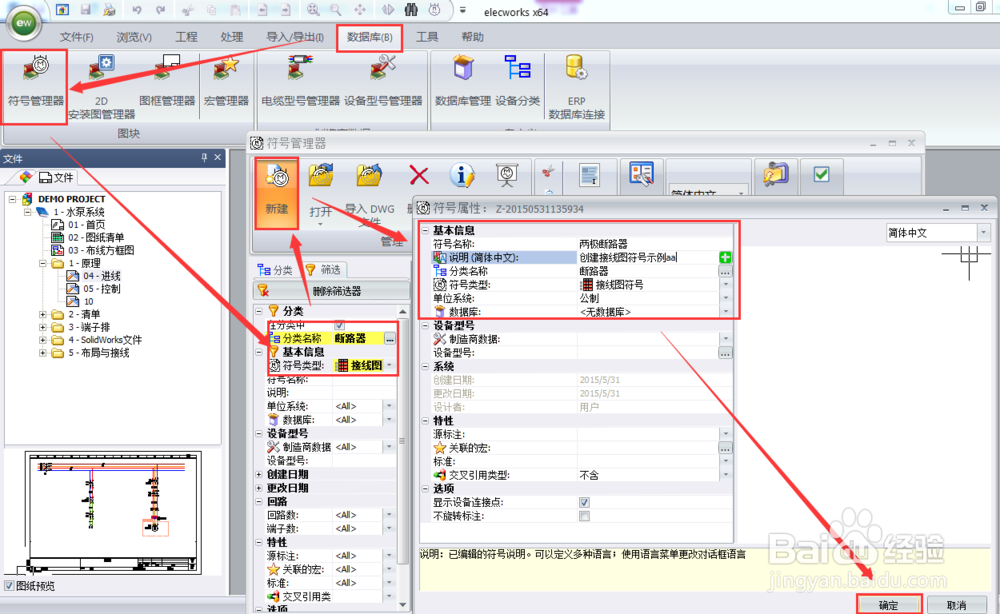

1、新建接线图符号打开【数据库】中的【腿发滏呸符号管理器】，在【筛选】导航栏中分类名称选择“断路器”，符号类型选择“接线图符号”；点击【新建】，弹出【符号属性框】后，填写相关的符号属性，窄忾行崦包括符号名称，说名等信息；点击【确定】，即可看见所新建的接线图符号。注意要将符号类型选择为“接线图符号”，另外必须填写符号名称。

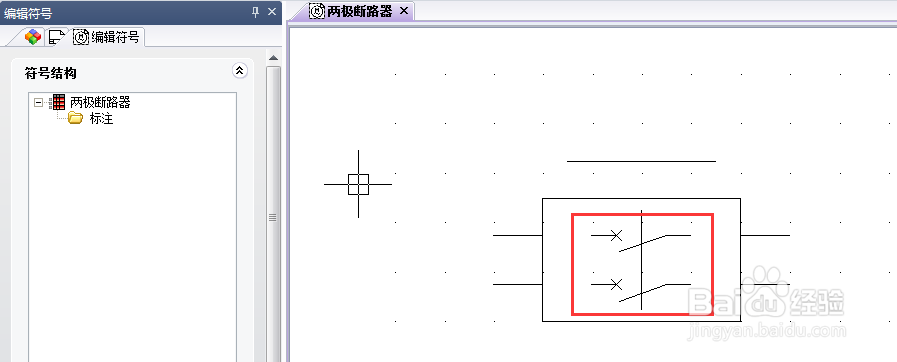

2、绘制接线图符号外形双击新建的接线图符号，进入符号编辑界面，绘制接线图符号外形。如下图所示注意：符号引脚数要跟设备的引脚数相同；可以在符号内部绘制回路。

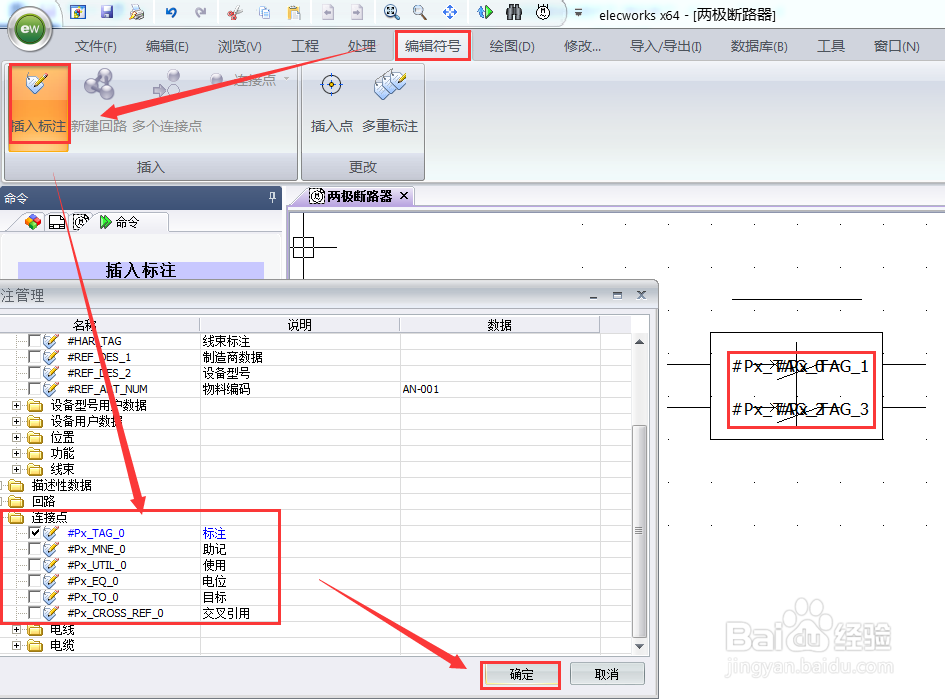

3、添加接线图符号标注添加设备引脚号标注。在【插入标注】中选择连接点中的引脚标注变量，拖拽到符号引脚的相应外置，如下图所示：注意：第一个点为0，第二个点为1,以此类推其他点，并且回路个数及引脚数要跟设备相对应。

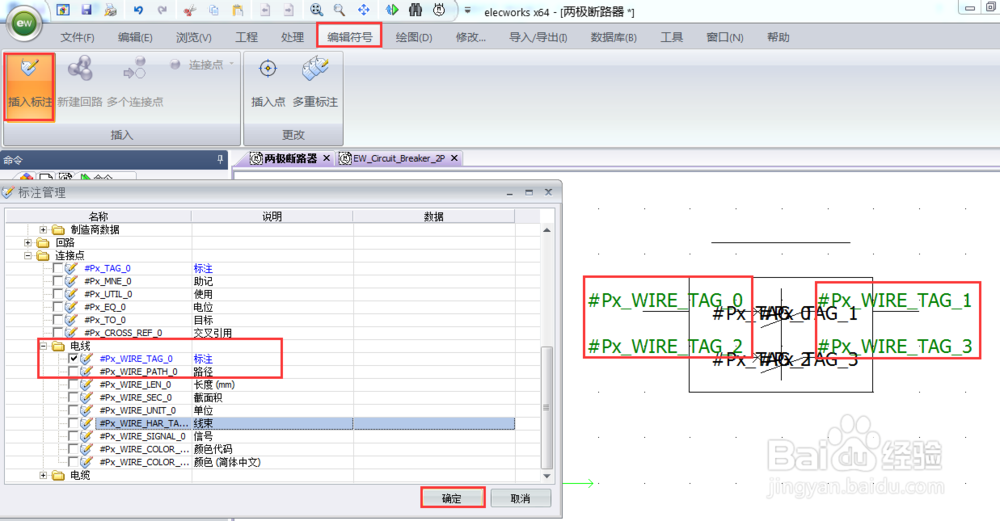

4、添加引脚所接电线线号标注。同样在插入变量中选择线号标注变量，拖拽到接线图符号的线号位置。如下图所示：

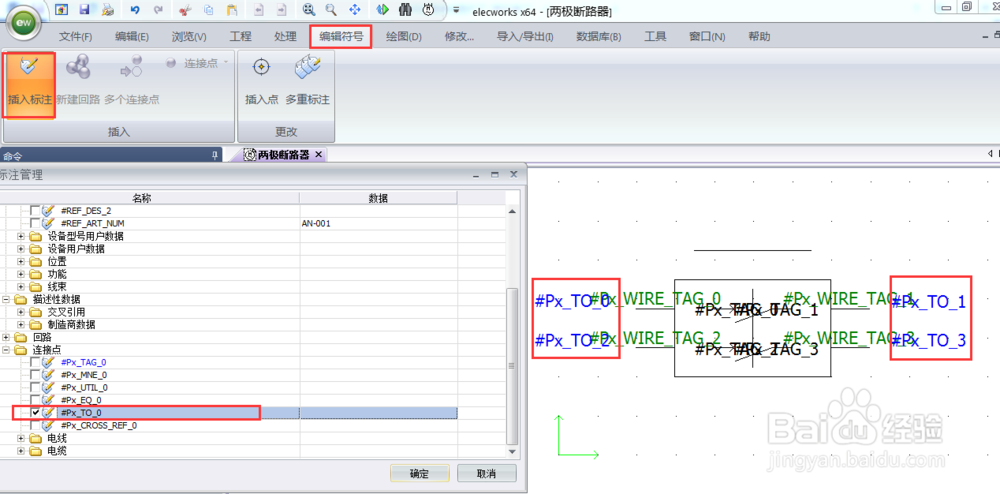

5、添加设备目标标注。跟上面两个步骤相同，添加设备目标变量到接线图符号中。如下图所示：

6、添加目标点交叉引用变量。同样在插入标注中选择目标点交叉引用变量到接线图符号中。如下图所示：

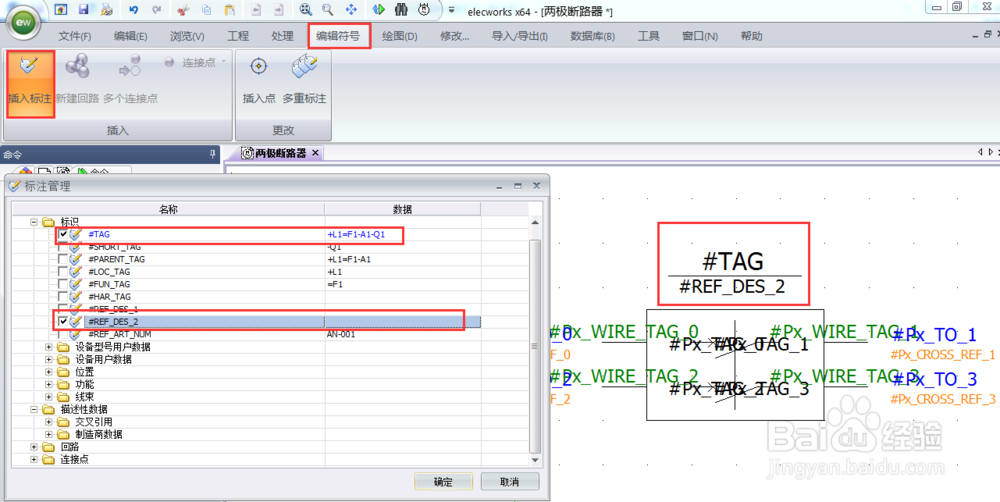

7、添加接线图符号设备标注变量及设备型号变量。按照以上的方法添加设备标注变量及设备型号变量，如下图所示：

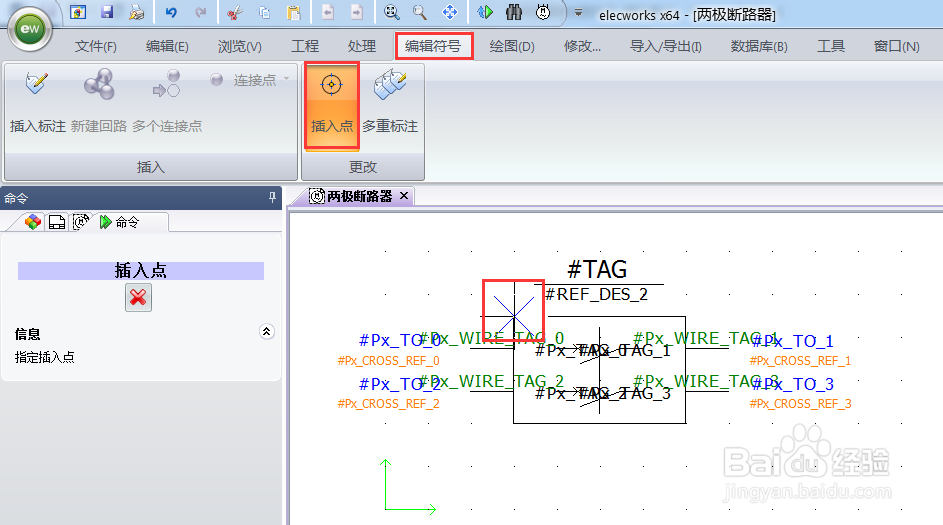

8、添加插入点。点击【插入点】，放置在接线图符号左上角的位置。如下图所示：

9、完成以上步骤后点击保存即可完成接线图符号创建。总结优点：设备接线图是项目中的重要组成部分，在elecworks中能够通过简疟觥窖捎单的方法快速的创建设备接线图符号，通过接线图符号跟设备的关联，清晰的展现设备的连接关系。
