CAD新图的视图范围太小怎么办

初学者经常会遇到这样的困扰，新建一张图纸，上来就开始画图，需要画一条1000长的线，输入长度后发现直线一下子跑到视图外边去了。百度知道里不少人问这类问题，有些是连全图缩放都不太会，当时就卡在这儿了。有些知道全图缩放，却想我能不能新建文件的时候视图范围能大一点，至少我画的图都在视图范围内。

工具/原料

AUTOCAD,浩辰CAD

绘图前先设置视图范围

1、新建文件时其实就是读取一个样板文件（*.dwt），视图范围是固定的，也许在绘制有些图形时正很是，也许在绘制有些图形是视图范围显得过大，也许对于有些图形来说视图范围过小。新建一个文件后，我们假设我们要绘制一个小零件的图纸，输入一条长度为10的直线，会看到很短，但加入我们需要绘制一张建筑图，尺寸的数量级都是1000，一条1000长的线就会超出视图范围。

4、我们设置外图形界限，视图并没有任何变化，因为图形界限只是记录一个设置的范围。如果希望视图按照图形界限设置的范围来显示，还需要进行缩放的操作。输入Z，回车，执行ZOOM命令，输入A，回车，按全部范围（也就是图形界限）设置的范围显示。假如按照上面说的将左上角设置到42000，29700，我们会发现长度1000的线在视图里会显示得很短。如果你的CAD版本较低，栅格还是用点显示得话，你把栅格打开，可以看到栅格点显示范围就是图形界限的范围。如果是高版本，需要在栅格设置对话框中取消勾选“显示超出界限的栅格”，才能通过栅格线实实在在地看到图形界限，如图所示。

修改样板文件

1、前面我们已经说过了，新建文件时视图的大小是由样板文件决定的。在新建文件时，低版本会让我们选择英制或公制，到高版本会直接让我们选择一个样板文件，其实两种差不多，以前让选择的英制对应的样板文件是acad.dwt，公制对应的acadiso.dwt。AUTOCAD还提供了一些其他的样板文件，有些样板文件甚至还带图框，如图所示。

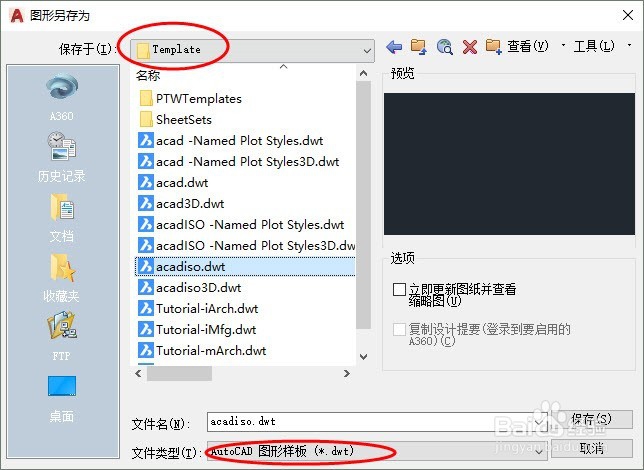

3、模板文件其实跟普通的DWG没什么区别，你可以在里面保存任何图形和设置，一般情况下会保存设置好的图形界限、图层、标注样式、文字样式、插入的图框等。由于本篇主要讲解视图范围如何设置，所以其他设置并没有介绍，大家可以看看其他相关的经验。

小结

1、有些问题对于熟悉CAD的人很简单，但对于初学者却不知如何下手。这里给大家介绍了临时设置视图范围和永久修改新建文件视图范围的方法，希望对大家有帮助。样板文件中可以保存很多信息，通常用来保存同类图纸相同的信息。也就是说同类图纸中相同的信息或图形越多，样板文件中可以保存的内容就越多。
