如何分析电容器模块？

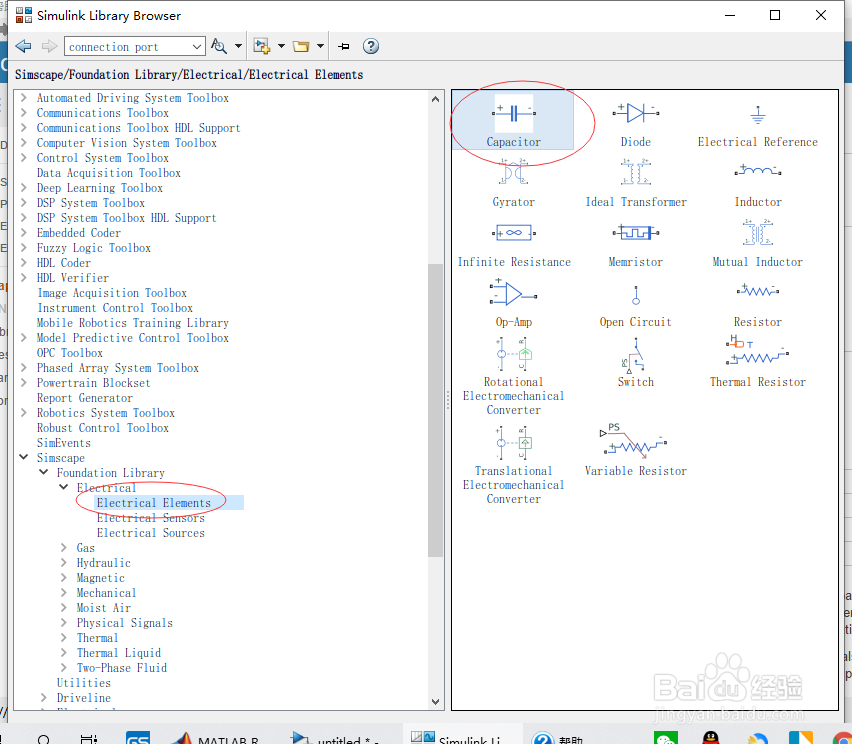

1、库：Electrical Elements。

如下图所示。

2、描述：

电容器块模拟线性电容器，如下式描述：

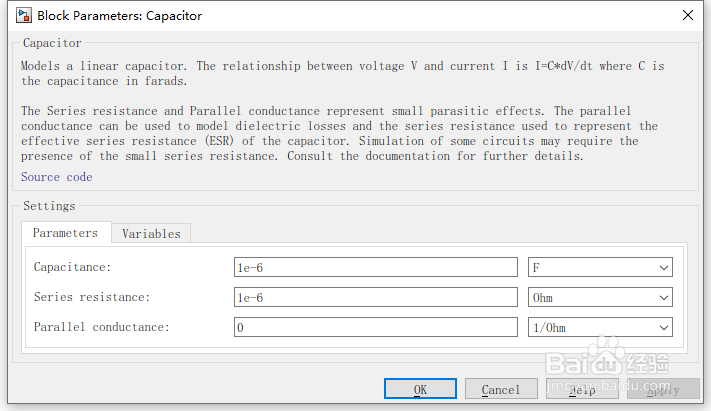

3、其中，详细信息。如下图所示。

4、串联电阻和并联电导参数表现出较小的寄生效应。直接穿过电容器的平行电导可以用来模拟介电损耗，或者等效于每伏的泄漏电流。串联电阻可用于表示元件有效串联电阻（ESR）或连接电阻。一些电路的模拟可能需要小串联电阻的存在。有关详细信息，请参见建模最佳实践。

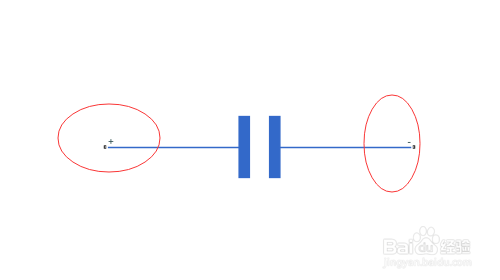

连接+和–分别对应于电容器的正极和负极端子。如果电流从正极流向负极，则电流为正，电容器上的电压等于正极和负极端子的电压差V（+）–V（–）。

5、变量：要在仿真之前设置块变量的优先级和初始目标值，请使用“块”对话框中的“变量”选项卡（或“块特性检查器”中的“变量”部分）。有关详细信息，请参见设置块变量的优先级和初始目标。

6、参数

电容

电容，单位为法拉。默认值为1µF。

串联电阻

表示小的寄生效应。串联电阻可以用来表示元件的内阻。一些电路的模拟可能需要小串联电阻的存在。默认值为1µΩ。

平行电导

表示小的寄生效应。直接穿过电容器的并联电导可以用来模拟每伏的泄漏电流。默认值为0。

7、端口

块具有以下端口：

+与电容器正极端子相关联的节电端口。

-与电容器负极端子相关联的节电端口。
