使用proe测量3D图物体的尺寸

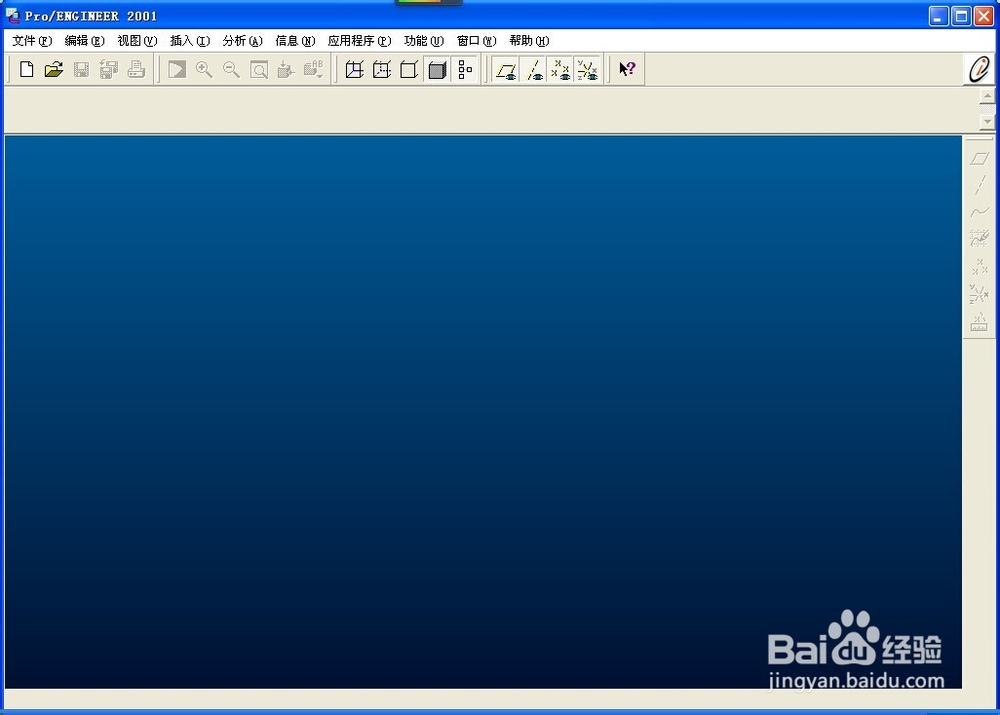

1、打开proe，为什么先要打开proe，相信大家都是知道的。

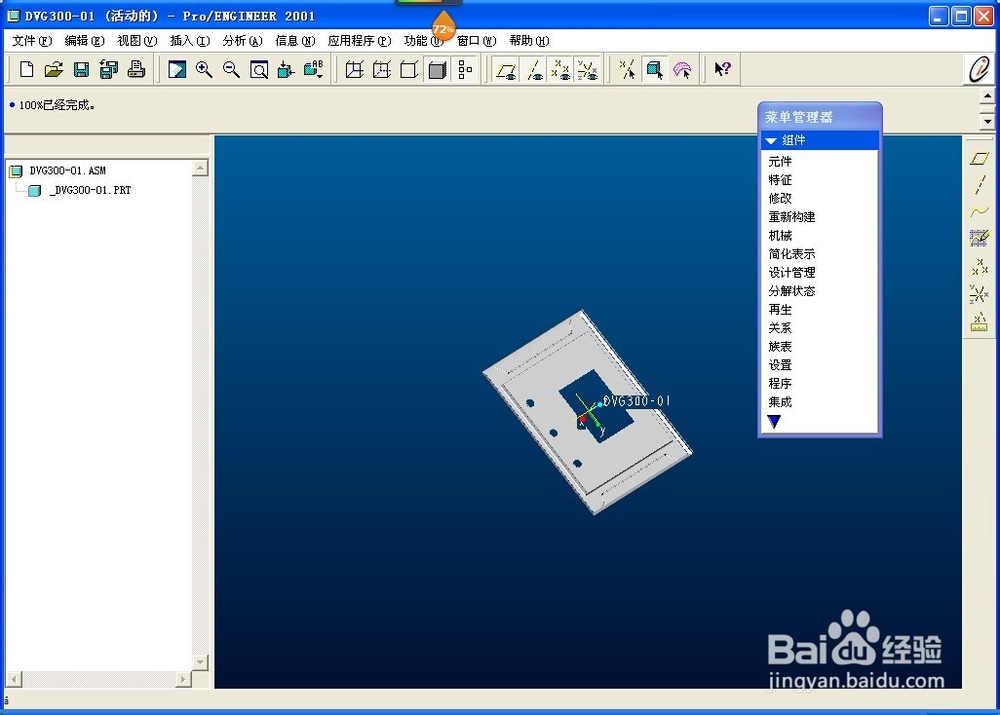

2、再打开我们需要测量图。

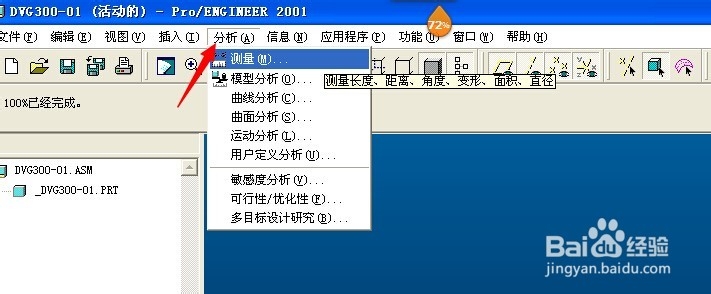

3、然后点击‘分析’命令中的‘测量’工具。

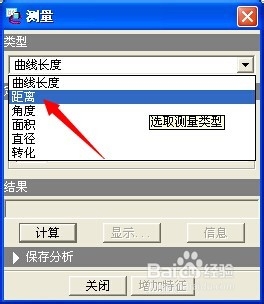

4、在测量选框中选择‘距离’选项

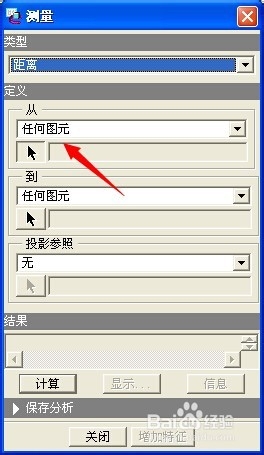

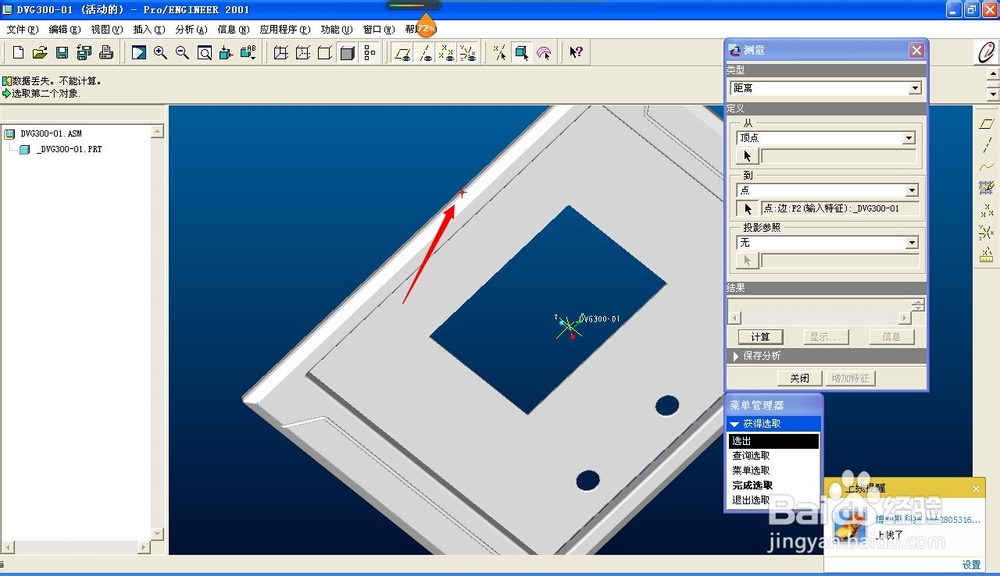

5、然后我举例测量物体的宽度：在图1中进行选择，我们是测量宽度可以选择‘顶点’这个禅旄褡瘦命令，在图上边缘取一个点，如图2红箭头所示。

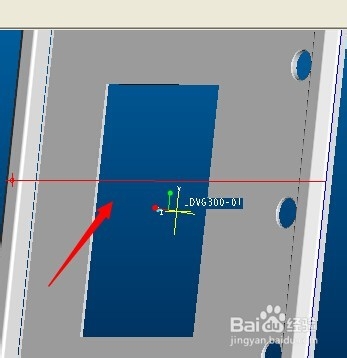

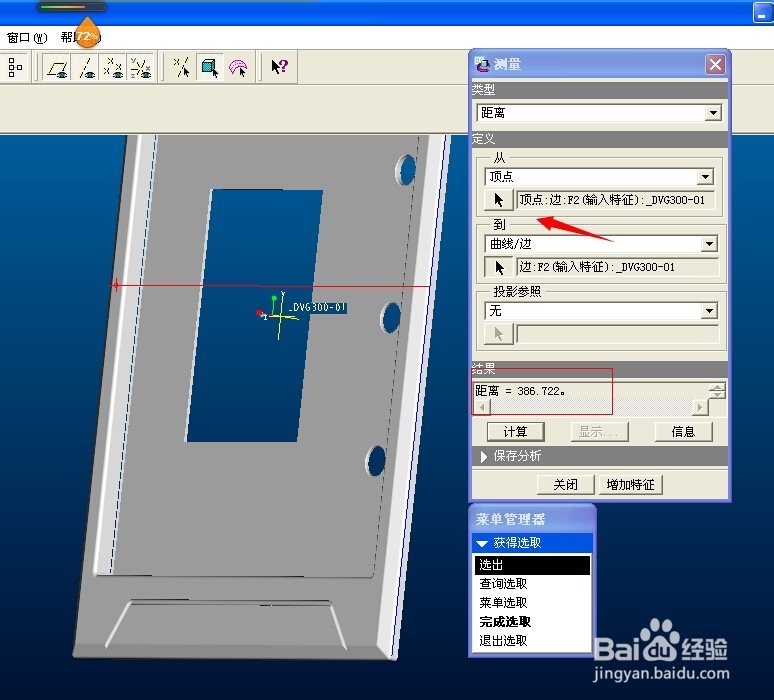

6、然后再在图的另一边取一个点，为了准确我们选择‘边’这个选项。这样我们就可以知道淦甓特猩物体的宽度了，如下图红线为宽度，数据在红框里可以看到。

7、就这样我们就测量出来物体的宽度了，是不是很简单？
