立创EDA使用步骤简明介绍

2025-06-08 07:37:29

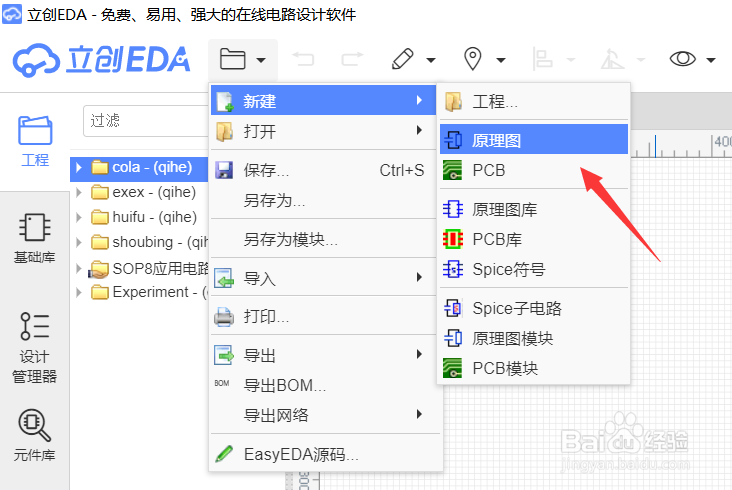

1、打开立创EDA软件,新建一个工程,在新建一个原理图,保存时记得保存在新建的工程内。

立创EDA使用步骤简明介绍

2、从“元件库”中添加原理图库到新秃赈沙嚣建的工程中。也可以自己绘制原理图库和PCB库。当明确项目要求后,可以确定原理图中所使用的元器件名称,型号和引脚定义。左侧“元件库”搜索所需的元件,鼠标点击放置至画布上。

3、自己绘制PCB封装库。从网络中找不到你想要的元件封装,或者你所用的元件是新出的产品,此时该元件的封装需要亲自绘制。利用该元件规格书中的信息来进行绘制。在新建的“原理图库/PCB库”新建库文件。

立创EDA使用步骤简明介绍

4、原理图绘制完成后打开封装管理器检查是否都已经封装。打开设计管理器,确定网络是否已经已经连接正确,网络连接错误图标上会出现红叉。

立创EDA使用步骤简明介绍

5、生成PCB通过上述的原理图“转换 - 原理图转PCB”将所有的元件拖进边框内,手动调整元件位置。

立创EDA使用步骤简明介绍

6、布线点击“布线 - 自动布线”自动布线分为云端布线和本地布线,云端布线点击即可使用,本地布线需配置安装插件,需要了解本地布线可“百度立创EDA如何本地布线”或查看立创EDA使用教程本地布线。

7、覆铜打开设计管理器,DRC检查正确后,点击PCB工具中的“覆铜”围绕所选的覆铜区域即可,覆铜需要每层都分别进行覆铜。

立创EDA使用步骤简明介绍

8、3D预览使用3D预览工具,查看是否与实物相符合

立创EDA使用步骤简明介绍

9、文件导出导出制造文件Gerber,BOM表,可通过顶部工具栏导出。
