NI-USB-5133连接电脑以及SFP的使用

1、一般刚买的USB-5133包括一些辅助附件，本经验主要用到的是：

1.橡胶垫；2.指导书；3.驱动盘；

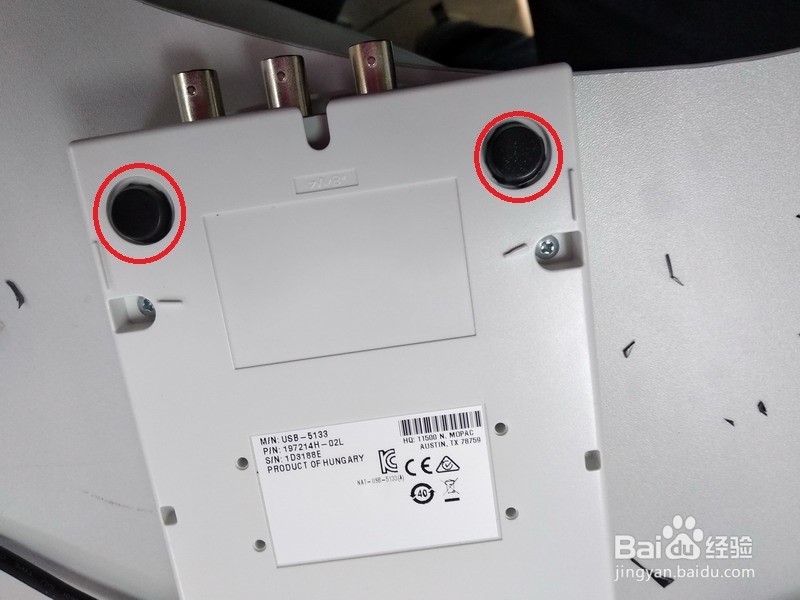

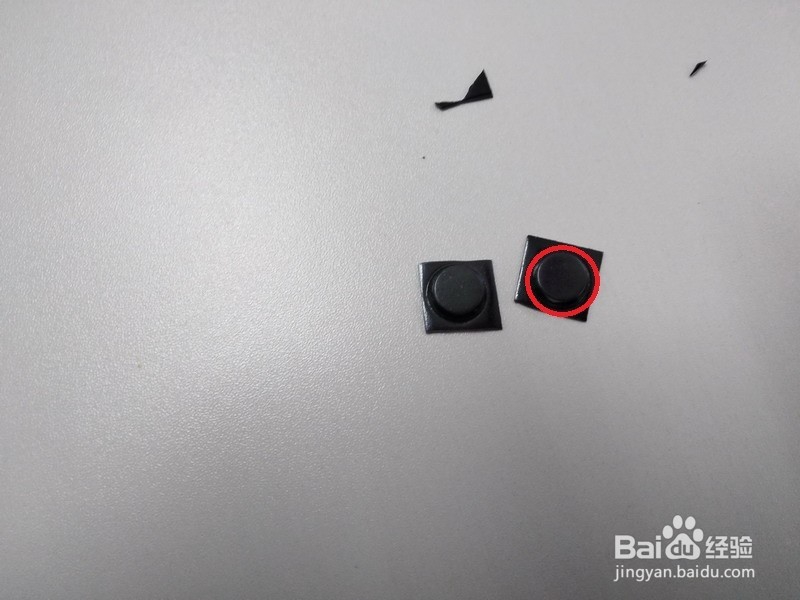

2、我们取出橡胶垫，将其进行检测后，粘贴到示波器盒体的配套位置。

注:示波器有多重用法，包括面板安装，DIN导轨安装以及桌面使用，只有桌面使用最好粘贴橡胶垫。

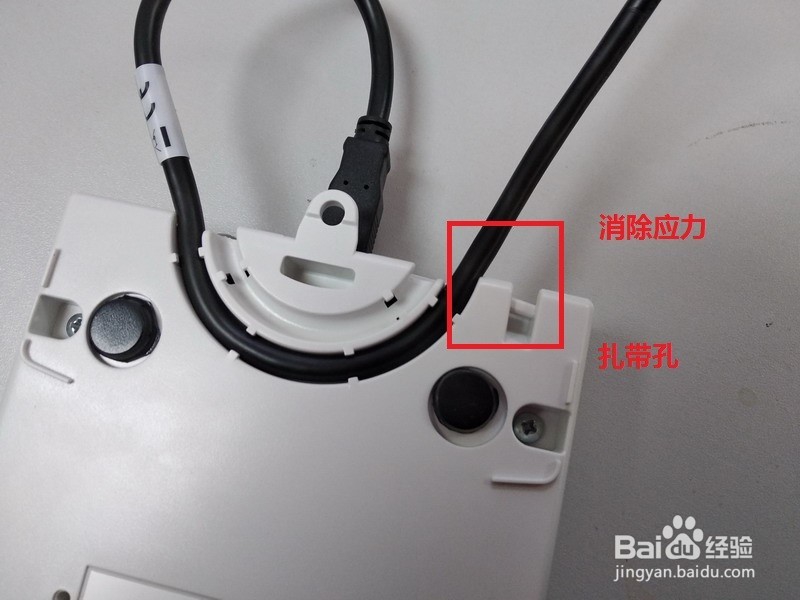

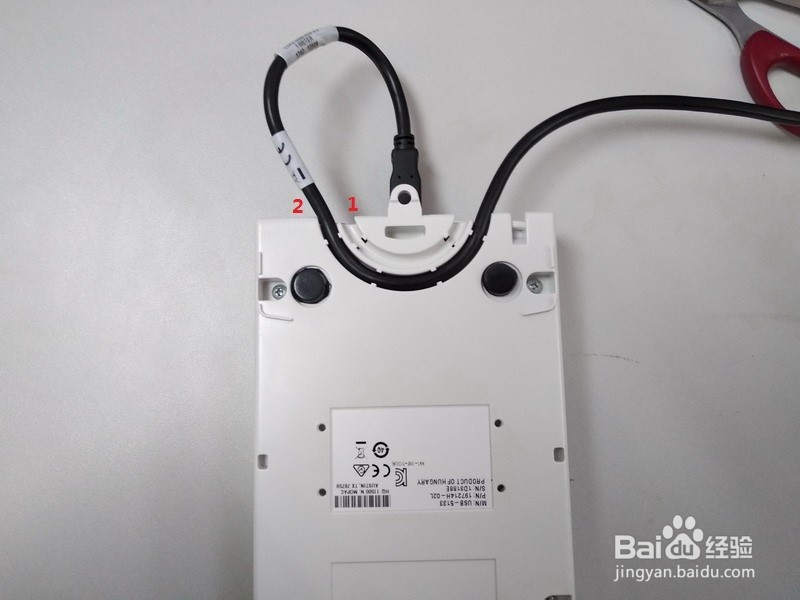

3、在用usb串口连接示波器后，在实际应用中我们要消除应力。方法有三种：

1.将线插入半圆形凹槽中，这里有两个半径不同的凹槽可选择；

2.直接用扎带口将线用扎带进行固定；

3.上面两种方法的结合。

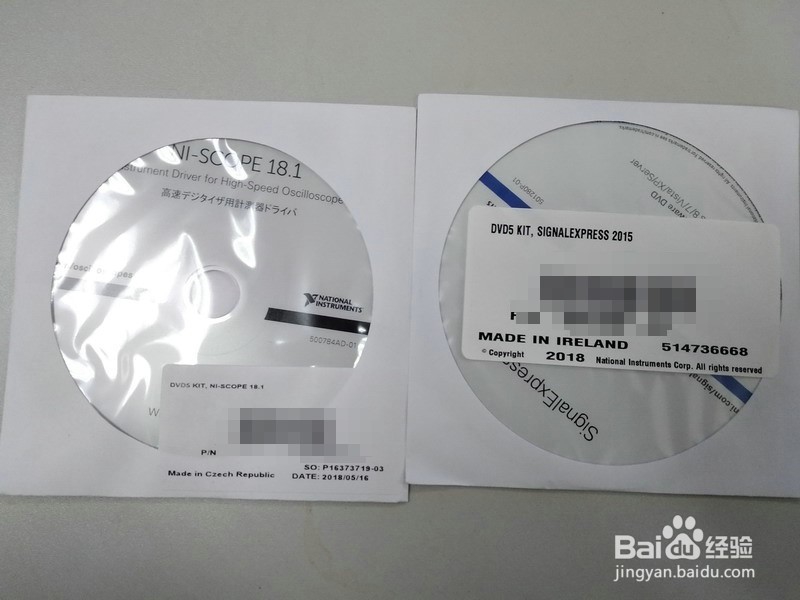

1、我们可以去除两个驱动盘进行准备，当然我们如果已经有了以下条件可以忽略本步骤：

1.已经安装了labview suite，也即是套件。

2.已经安装过低版本的驱动。

注：驱动版本太低也不不支持硬件。

2、取出两个光盘后，放入电脑的光驱中，然后刷新一下后；

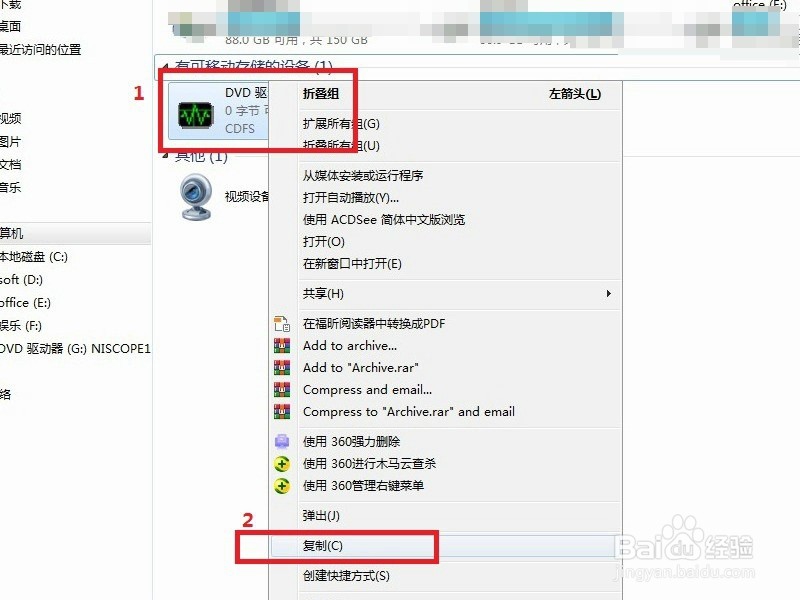

通过鼠标右键复制光盘中的文件到本地磁盘，然后进行安装。

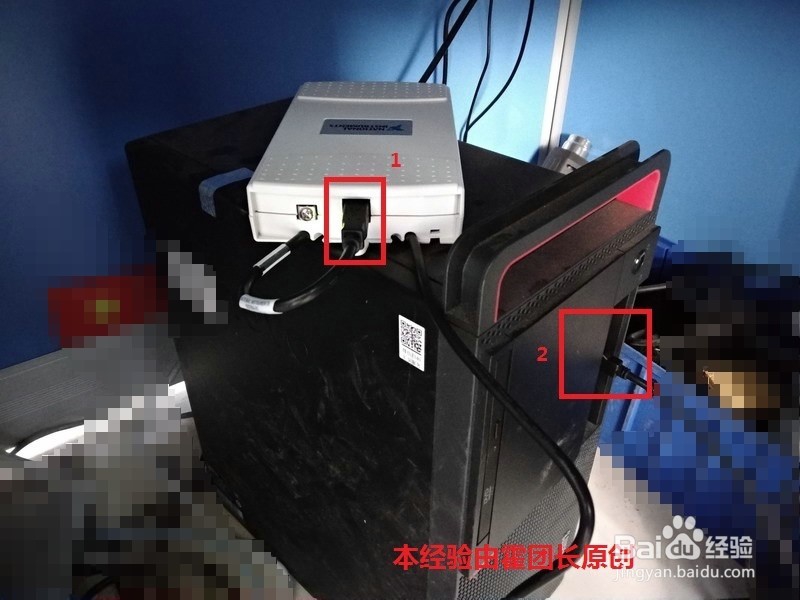

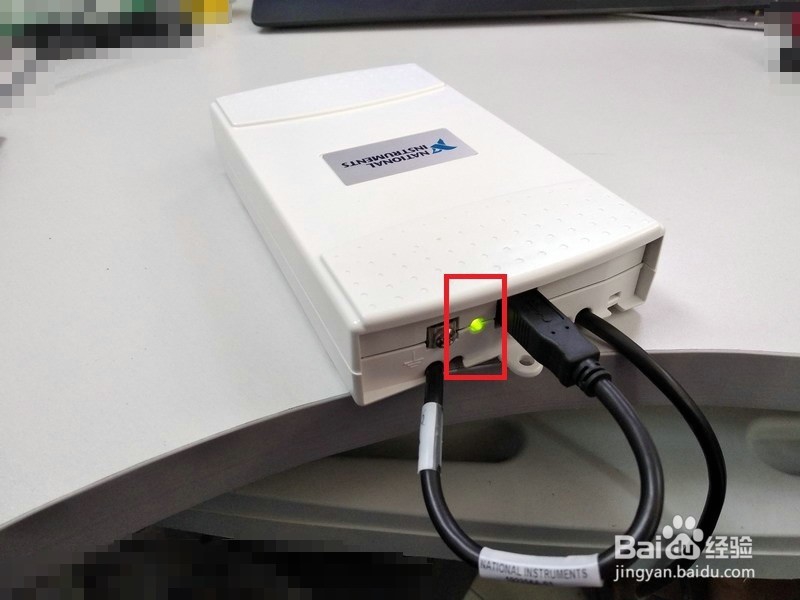

1、以上准备完毕后，将示波器和PC通过usb串口连接，需要查看指示灯是否亮起。

注：指示灯没有亮起有两个原因：

1.没有连接正确；

2.示波器已经损坏，尽快联系售后维修。

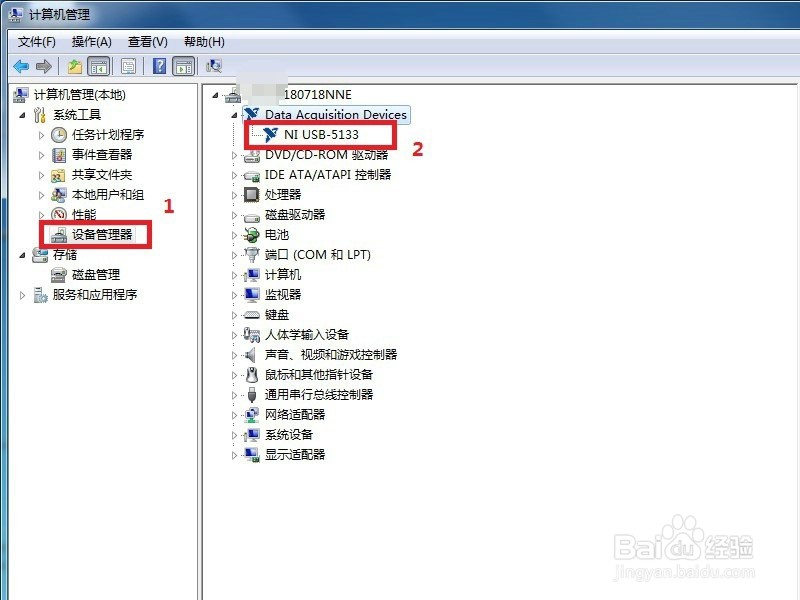

1、以上步骤顺利后，我们打开：计算机管理——设备管理器；

如果能够单独看到NI的设备栏，打开即可查看到我们插入的设备。

如果能够看到，这说明连接成功。

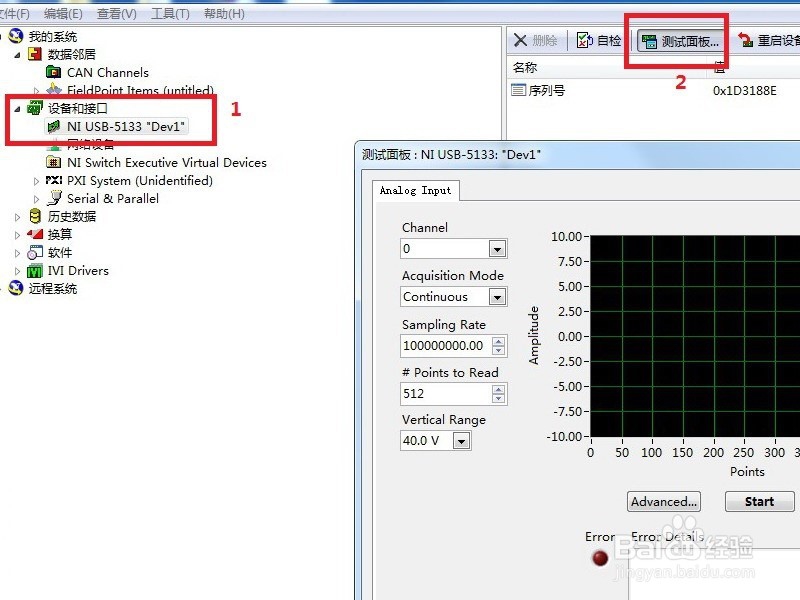

2、另外，我们也可以打开NIMAX，直接在设备和接口中查看到插入的设备名称；

直接点击设备我们就可以查看面板中的测试面板，这是可以直接使用的。

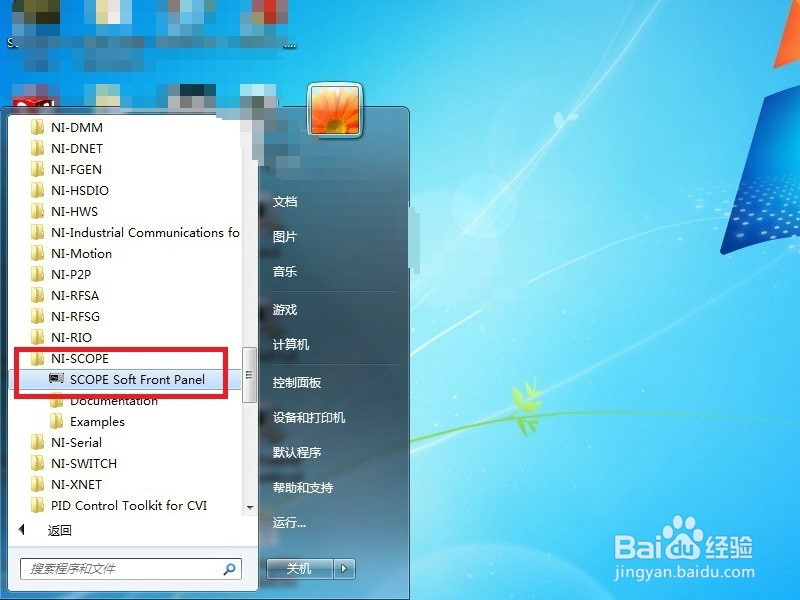

1、在我的电脑中找到：

national instruments——ni-scope，点击；

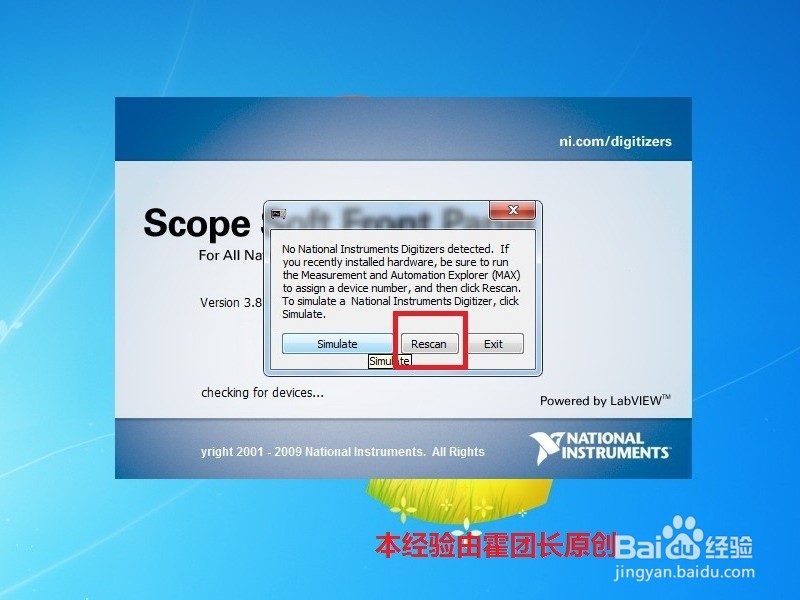

此时弹出的窗口如果检测不到硬件是打不开的。如果确定连接了示波器我们可以点击rescan；

注：sfp也可以用于检测硬件连接。

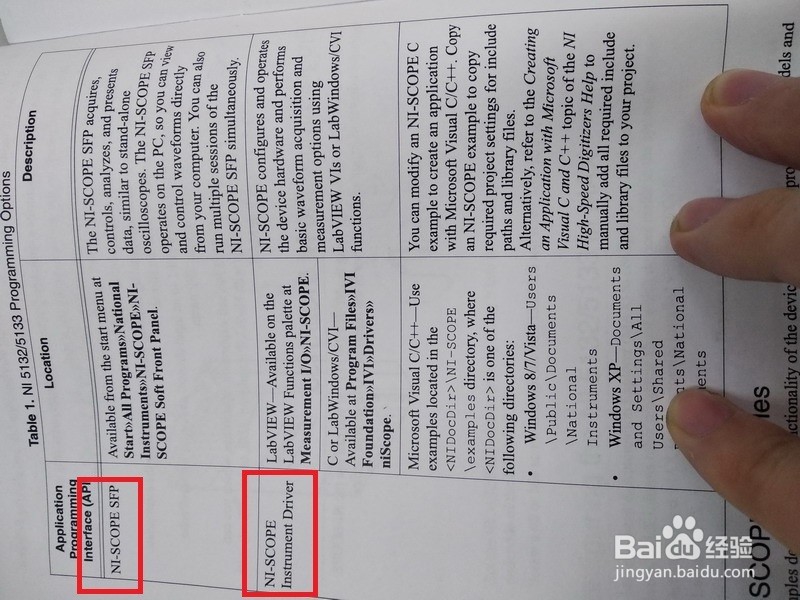

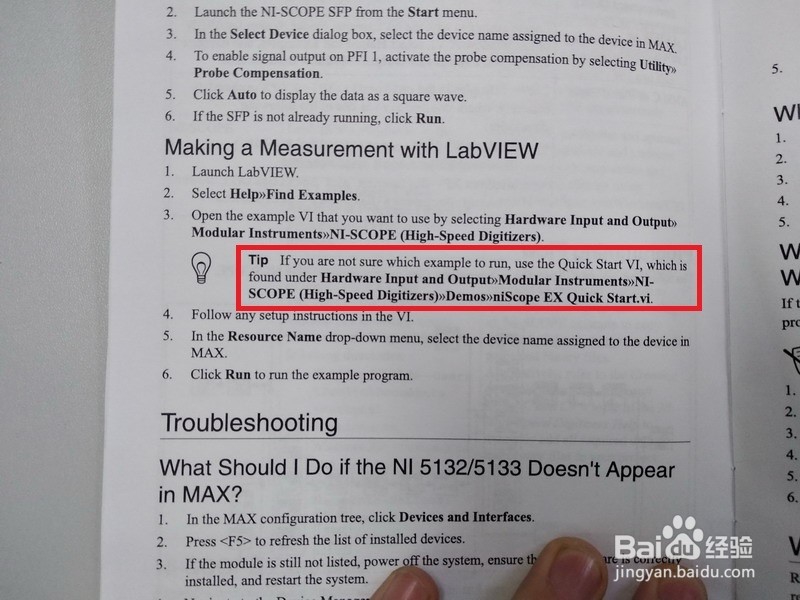

1、同样的，labview提供了一些简单的案例，并且usb示波器支持两种编程模式：

1.labview

2.C/C++

如果只是教学使用，SFP满足基本需要。
