三维CAD中望3D如何设计电饼铛1：主体轮廓

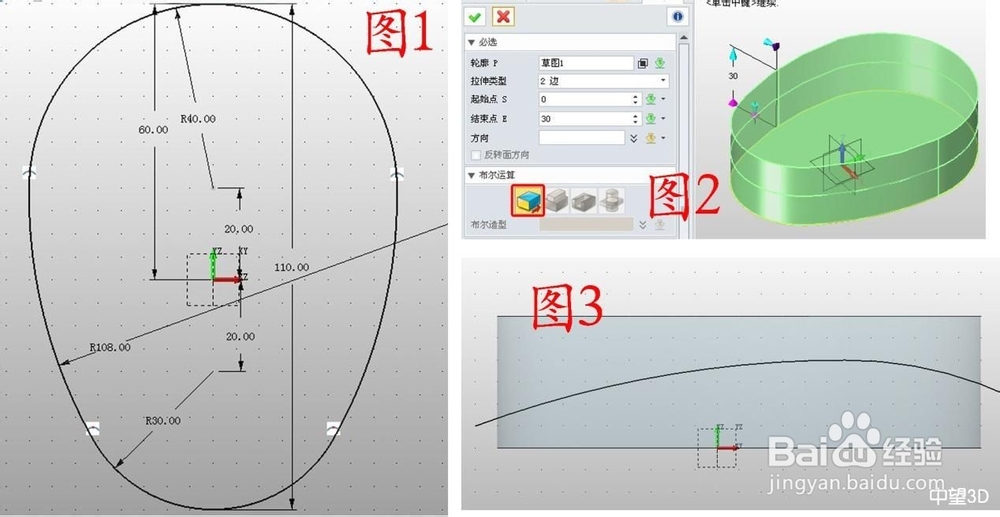

1、在XY面快速插入草图1，绘制图1所示的图形，数据如图（4段弧线相切连接），绘制完成后点击“连接”，将其连成一个整体；点击造型——拉伸，拉伸草图1，数据如图；在YZ面插入草图 2，绘制图3所示曲线，大致相似即可。

3、在XY面插如草图3，绘制图6所示的闭合曲线（绘制技巧：将红色虚线所示的部分设置成参寿伊趾杏考曲线，点击偏移，将红色虚线偏移-8，偏移后即可得到黑色的实线，由于版本不同，有些偏移后可能还是红色虚线，此时在虚线上右击，点击即可转化成可编辑的实线，然后再将其向下移动一点距离）；点击线框——投影到面，曲线选择草图3，面选择曲面1，如图7，投影后的曲线命名为曲线1，隐藏曲面1；在YZ面插入草图，绘制图8所示的曲线，然后按照步骤2的方法，先拉伸在修剪，效果如图9。

5、显示出曲面1，点击曲面——曲线修剪，面选择曲面1，曲线为图13中开放边，注意“保留面”选择“圈”内的部分，如图14；点击修复——缝合，选中所有部分进行缝合，效果如图15。

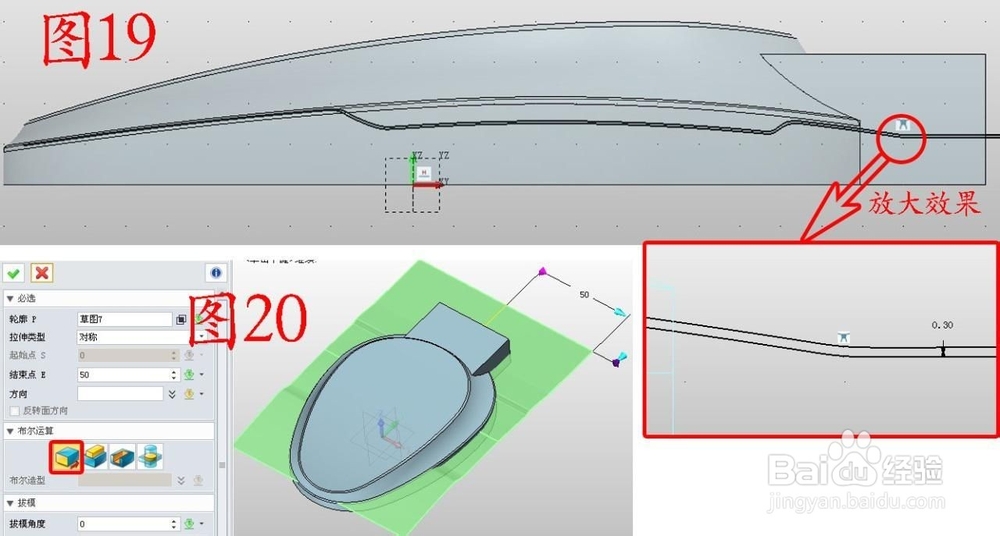

7、在YZ面插入草图5，绘制图19所示的图形（是两条间距为0.3的闭合图形）；点击拉伸——基体。拉伸草图5，参数如图20。

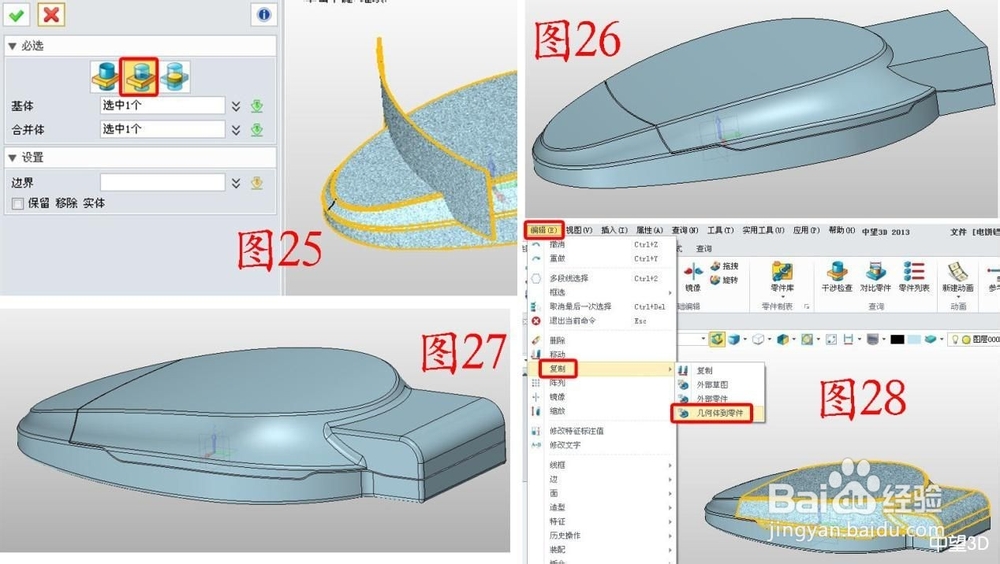

9、显示出电饼铛造型，点击造型——组合——减运算，“基体”为电饼铛造型，“合并体”为竖直实体，如图25；同理再次组合水平实体，效果如图26；将造型边缘做圆角处理，如图27。

10、此时，大体轮廓就轻松完成了，而且分成了上下两部分，选择上半部分，点击编辑——复制——几何体到零件，命名为“上盖”；同理将下半部分命名为“底座”。退出编辑，新建一个文件，命名为“装配”，点击插入组件，分别将“上盖”和“底座”插入，注意插入时坐标均为“0,0,0”。下一期的教程将教大家如何绘制底座。
