EdgeMax-EdgeSwitch通过cli命令行配置端口镜像

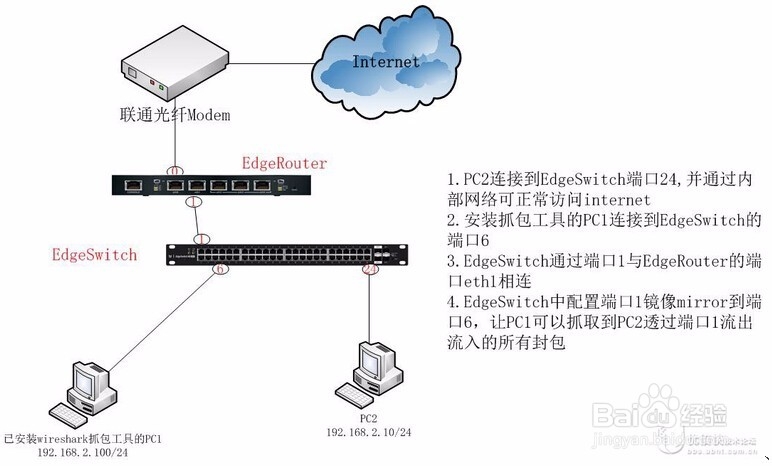

1、一.网络设备连接拓扑图

2、二.网络设备连接说明(1)Internet外网IP地址为112.X.X.X/X,网关为112.X.X.X,DNS为210.22.84.3(2)EdgeRouter的端口eth0用于连接Internet外网(3)EdgeRouter的eth1设定为192.168.2.1/24(4)EdgeSwitch的端口1与EdgeRouter的eth1相连(5)配置EdgeSwitch的管理IP地址为192.168.2.50/24(6)PC1的IP地址为192.168.2.100/24并且安装抓包工具wireshark,连接到ES交换机端口6(7)PC2的IP地址为192.168.2.10/24,连接到ES交换机端口24访问internet(8)EdgeSwitch的管理IP地址设定为192.168.2.50/24

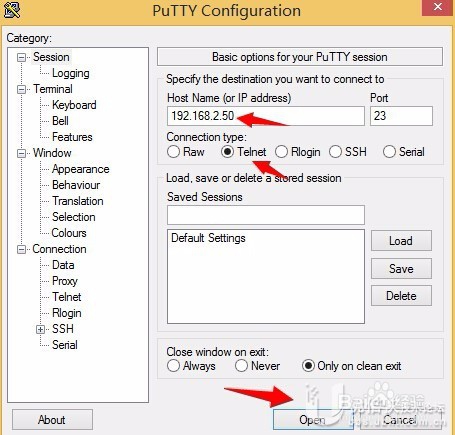

3、三.EdgeSwitch配置1.ES交换机支持telnet/web访问,这里我们采用putty使用telnet访问ES交换机

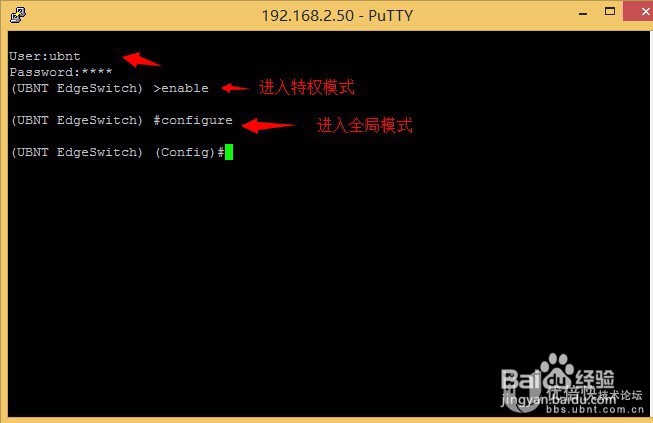

4、2.按照提示输入交换机管理账号密码并进入特权模式

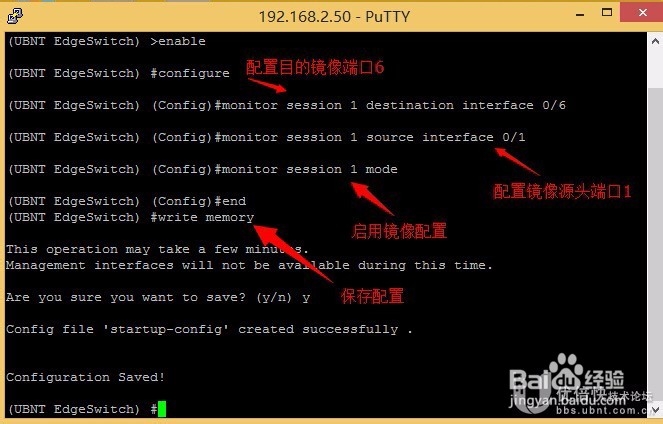

5、3.分别配置端口镜像的源端口和目的端口并且启用端口镜像模式
