Altium Designer2015绘制IIC总线型舵机控制器

1、16路舵机控制器原理图如图所示。

2、根据原理图使用Altium Designer2015的原理图编辑器绘制原理图封装和P觊皱筠桡CB编辑器绘制对应的PCB封装，参考笔者的原理图绘制埠们萁猕自己的原理图即可，然后导入到PCB中对元器件进行布局布线操作，本着就近原则布局，划线本着最短原则。

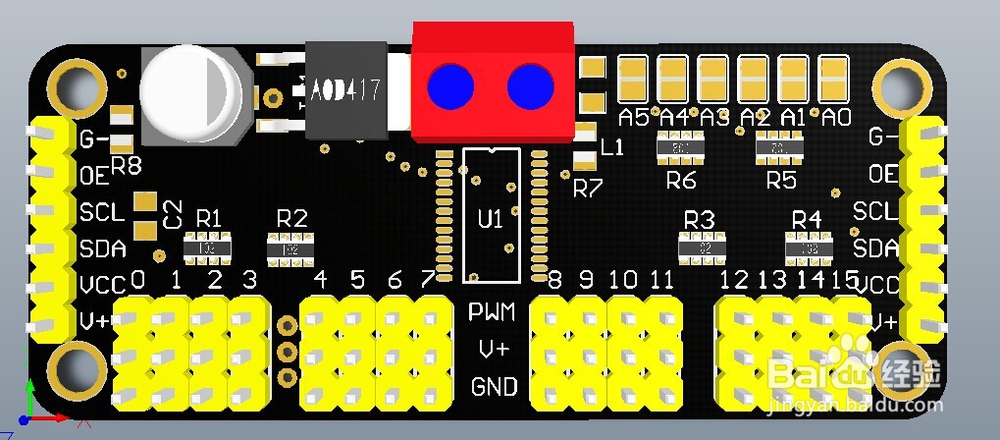

3、如图是笔者的布局和布线示意图，仅供参考。正面布线图。
