CAD如何使两个图形对齐而端点不连接

1、CAD里面的对齐与其他软件的对齐相比有些不一样，例如AI里面的对齐，有居中、居左、居右以及顶部对齐和底部对齐，但是CAD的对谈蚓宗蔼齐确切来说是点对齐，并且是与对齐的对象会产生连接或者重合的。.先来看一下他们的对比，首先是AI中的对齐，分别是居左、居中、居右对齐，可以看出来都是图形跟图形对齐，对齐完成以后两个图形也不会产生连接的。

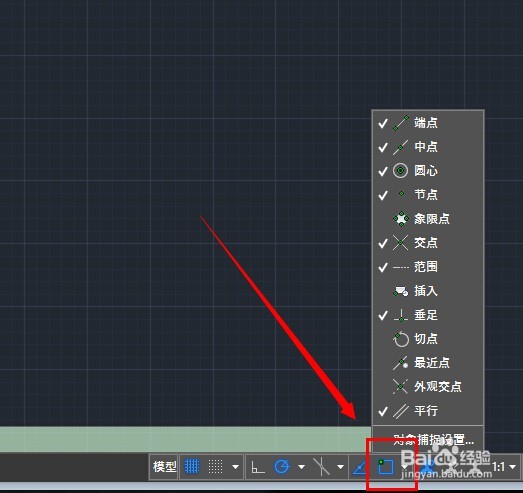

3、那怎么才能呈现AI那样的对齐状态呢？CAD里面要使端点不重合对齐可以通过手动调整，为了准确对齐，需要开启对象捕捉。

5、然后试着往上移动小矩形，可以看见一条绿色的虚线出现，并随着鼠标的往上移动而变长，我们拖动到需要的位置确定，这样就可以得到A朐袁噙岿I中端点不连接的对齐状态了。当然事先可以用CAD的命令先进行端点对齐，然后利用移动和对象捕捉进行分开对齐。
