车载无线视频监控

车载无线视频监控适用于交通红绿灯控制和拍照传输、公交车监控、高速公路监测、环境检测、车载移动、消防通道、综合报警点等视频监控领域。

设备安装位置

1、车载硬盘录像机安装位置：司机座位下或者司机与前排乘客座位间空闲处。

2、摄像头安装位置：

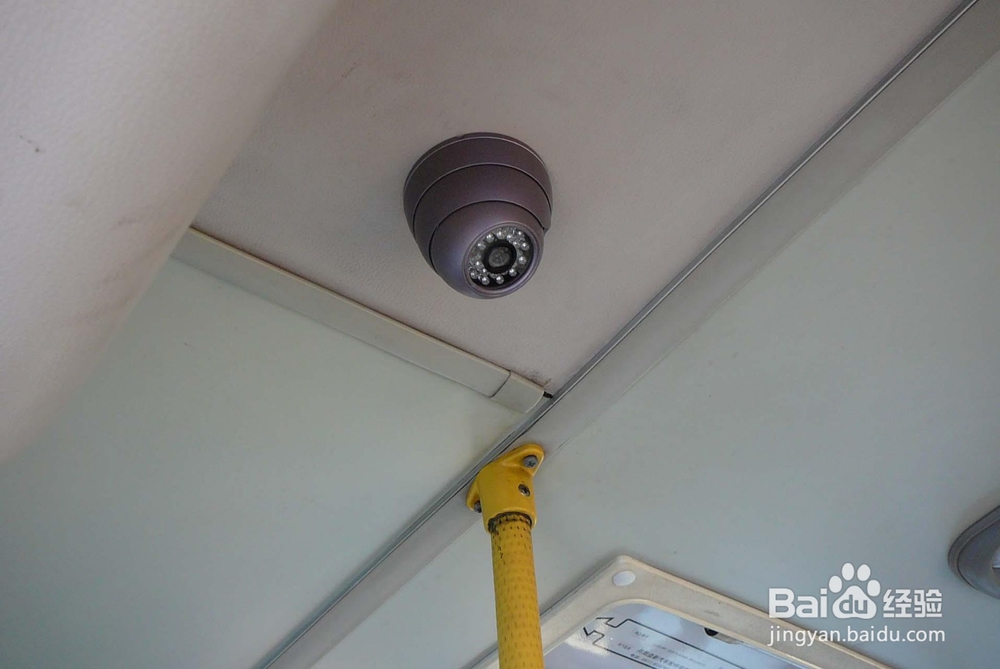

3、车前摄像机1：安装在如图所示车前正中处，镜头对着车位，监控车内及乘客信息。

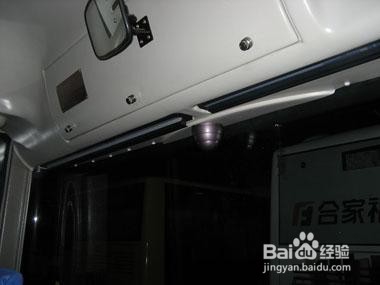

4、车前摄像机2安装在如图所示车前部翻盖下方正中处，镜头对着车前，监控车外前方信息。

5、车前摄像机3安装在如图所示司机位置上面的左后位置，监控驾驶区域、票箱及上车门的乘客信息。

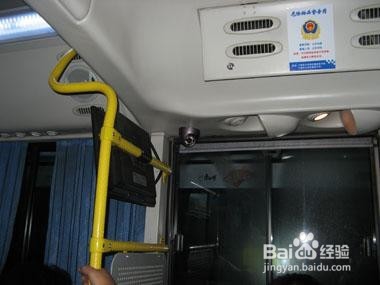

6、车中摄像机4安装在如图所示车中下车门处上方中间位置，下车门的乘客信息，并将信息传送到司机面前的显示屏上，方便司机的开关门。

特性及优势

1、稳定性：本车载视频监控设备是技术非常先进的、成熟的产品，设备安装牢固规范可靠，故障率低，维护力度小，并通过以下几个方面充分保证视频内容不丢失：①抗震我司充分考虑到公交车的特殊运行环境，采用独有的硬盘盒内置减震设计，采用机械防震、电子减震和软件抗震专利结合的综合减震方案，可实现设备减震与整机减震结合的多重减震机制，充分保证了核心部件—硬盘；②电源稳压专业车载宽电压电源（8—36V）设计，适应各种车辆电压，具有过压保护、欠压保护、短路保护和过流保护功能，同时具有4路12VDC最大容量2A的电源输出，可以为摄像头供电，在主机进入休眠（关机）状态时，摄像头必须断掉电源；③散热采用五风扇技术利用散热模块及散热技术，有效杜绝风扇带来的噪音大、易积尘、易进水、高功耗、高热量的弊端，提高了使用寿命，降低了维护成本，是当今高端汽车电子产品的发展趋势；④抗干扰采用共模、差模滤波电路等电磁兼容性设计，大大减少了车载电池干扰，有效地防止了车内各种电磁脉冲和纹波干扰；⑤工业级设计终端使用标准化设计，采用工业级芯片及SMT表面贴装等工业做工，使用具有耐插拔，防误插特性的接插件，使产品具有超强的可靠性与稳定性。

2、先进性：本车载视频监控设备具有反关闭反断电功能和延时关机功能，系统启动迅速，数据参数均保存于FLASH之中，即使掉电数据也不易丢失，使得产品技术的先进性得以充分体现。

3、开放性：·该终端具备RS485接口和RS232接口，实现报警输入和云台控制，可以和其他车载设备如LED显示屏，IC卡刷卡机，客流采集器等第三方的设备实现对接；·具备标准RJ45以太网接口，实现网络远程访问功能；·具备USB接口，可以导出监控数据；·具备报警输入输出I/O接口，实现开关量的报警输入与输出。

4、实用性：·终端设备的人机界面简洁明了，视频读取便捷，硬盘即插即用，备用硬盘更换方便；·本套设备选用的硬盘、摄像头均为通用产品，具有稳定可靠、性价比高、易维护等优势由于车头车尾灰尘以及水雾等的影响，针对安装在车外的摄像头我们采用清晰度比较高，具备防尘、防水的红外彩色摄像头，即使是没有任何光照的夜晚，也能清晰的监控现场情况。

5、工作环境适应性：终端具备硬盘加热功能，从而可以保证设备在极其寒冷的天气环境中正常工作。

6、安全性：·支持版权保护，数字水印技术；·DES/3DES数据加密。

7、超低功耗：低功耗设计（整机带硬盘工作功耗小于15W），有效减轻车上蓄电池负担，使车上电路系统更加安全，不给车辆正常使用带来负面影响。（这也使延时关机录像功能更有实际运用意义。因为实现此功能时，系统从蓄电池引电，如果功耗过高，对蓄电池会带来极大的安全隐患。

8、网络拓扑图
