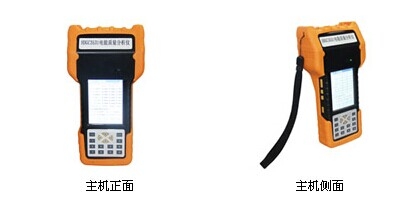

HDGC3510 便携式电能质量测试仪仪表存储说明

" origin_width="420" origin_height="197" width="420" height="197" style="float: none;display: block; margin: 0px auto 0 94px;" />

1、仪表用于存储数据的FLASH大小为16M字节(byte)。其中15M字节用于存储检测数据。

2、仪表数据有以下几种:

1)屏幕数据。以图片形式存储仪表当前的屏幕显示。文件名称ddhhmmss.PSC。dd为仪表当前日期(几日),hh为当前小时,mm为当前分钟,ss为当前秒。此类文件以便都具有唯一的一个文件名称,文件大小一致为37.5Kbytes(字节)。

2)检测结果数据。除监测记录功能外,其他功能都将每次测量的数据单独保存到一个名为MMddhhmm.PQD的文件中。MM为当前月份(几月),dd为当前日期(几日),hh为当前小时,mm为当前分钟

3)监测记录数据。此检测功能每一次测量都保存在一个名为RECxxxxx.PQD的单独的文件中,xxxxx为5位整数,按保存先后逐渐从00001到 65535 变化。

3、以监测记录为例,在监测记录功能下,每个记录占用844字节空间。

仪表可记录的最大数据个数=(最大可用FLASH字节数/每个记录占用字节数)

= (15*1024*1024)/844

=18635个

仪表可设置数据点时间间隔最小为3秒。

可记录时间长度= (仪表可记录的最大数据个数*数据保存时间间隔)

= (18635*3)秒/3600秒

=15.5小时

如设置数据点时间间隔为3分钟。

可记录时间长度= (仪表可记录的最大数据个数*数据保存时间间隔)

= (18635*3)分钟/60分钟

=931小时=38天

4、仪表可保存屏幕数据(图片)大小为37.5K字节。最多可存储屏幕数据个数为

存储屏幕数据个数=(最大可用FLASH字节数/每图片文件占用字节数)

= (15*1024K)/37.5K =409个
