UG10.0练习三维建模四百八十五

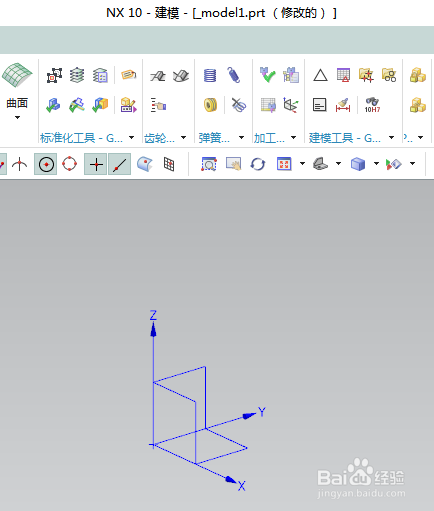

1、如下图所示，打开UG10.0软件，新建一空白的模型文件，另存为：UG10.0练习三维建模四百八十五

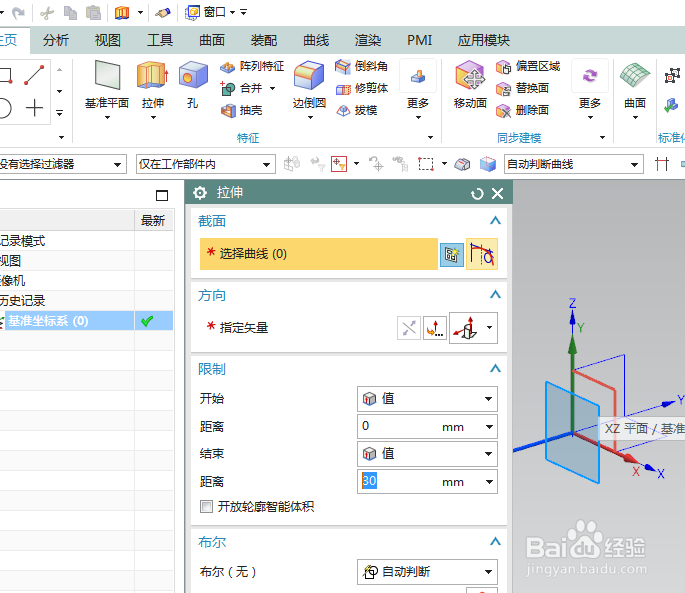

2、如下图所示，执行【拉伸——XZ平面】。直接进入草图。

3、如下图所示，激活圆命令，以坐标原点为圆心画一个圆，双击修改直径为ø100。

4、如下图所示，激活直线命令，画四条直线段，添加激活约束，重合于横轴，平行，激活快速尺寸命令，标注尺寸：距离30，角度60，角度30，

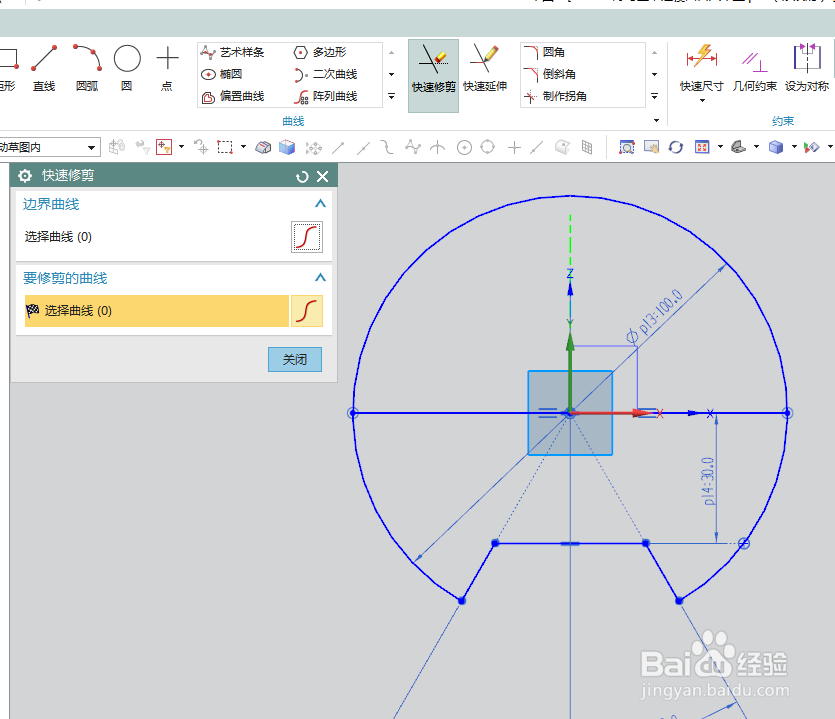

5、如下图所示，激活快速修剪命令，修剪线段和圆，

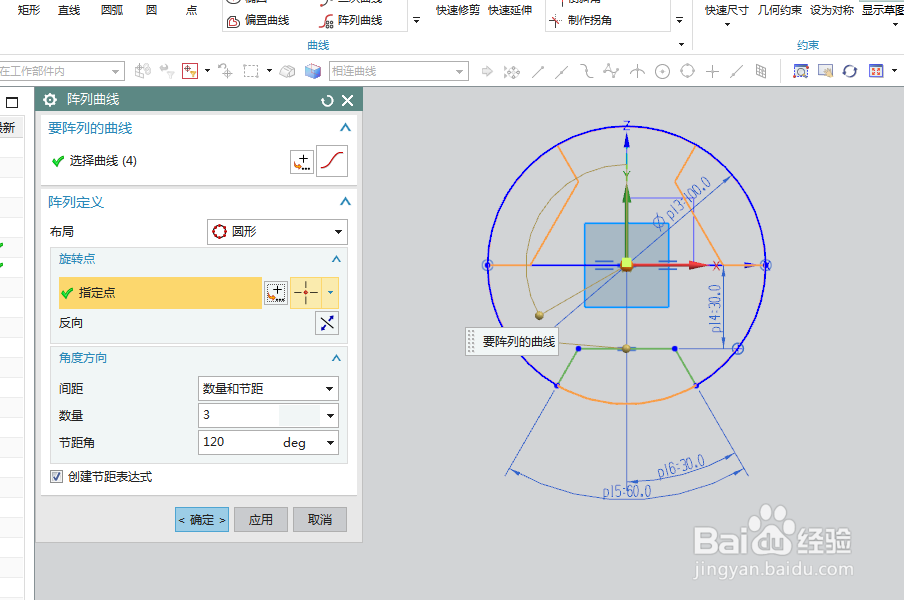

6、如下图所示，激活阵列曲线命令，选择曲线，圆形布局，指定点：坐标原点，设置数量3，节距角120，点击确定。

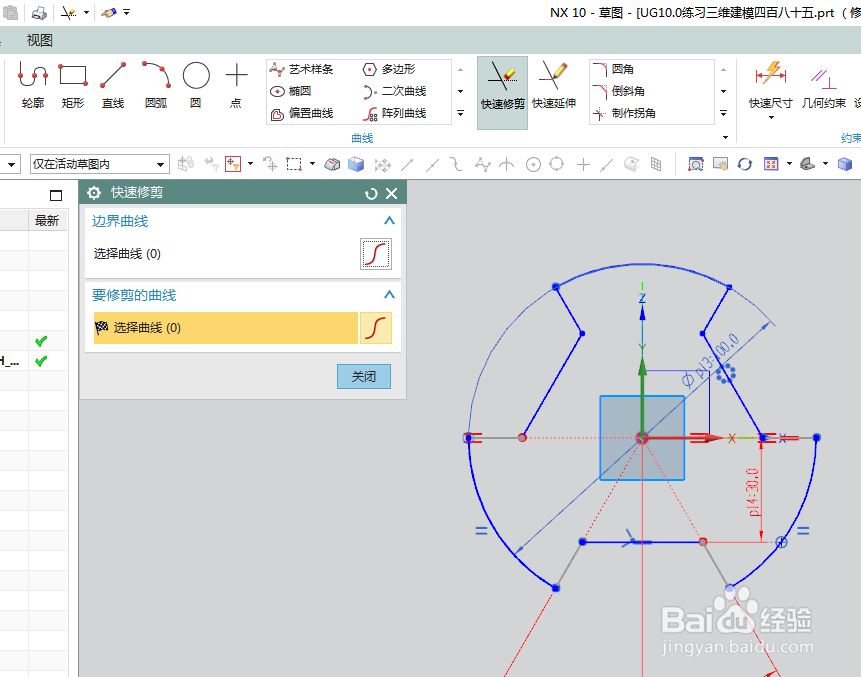

7、如下图所示，激活快速修剪命令，修剪重复的线段，。

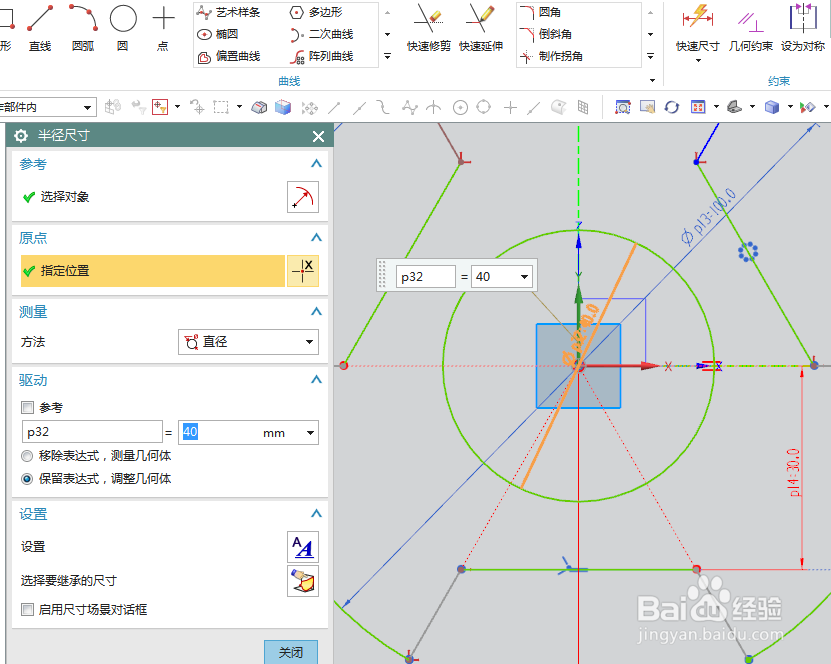

8、如下图所示，激活圆命令，以坐标原点为圆心画一个圆，双击修改直径为ø40，

9、如下图所示，激活圆命令，画一个圆，圆心在纵轴上，双击修改直径为ø12，距离横轴40，

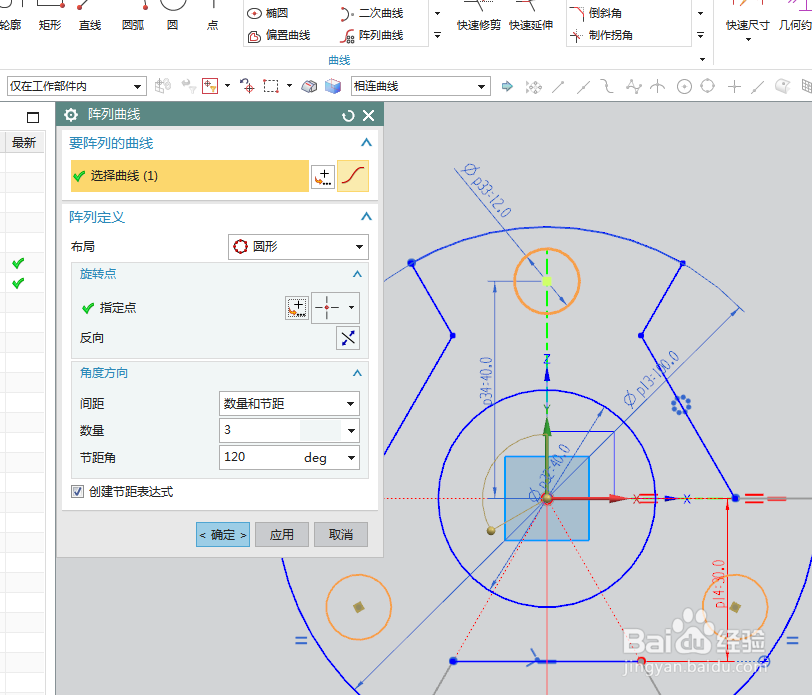

10、如下图所示，激活阵列曲线命令，选中小圆，指定坐标原点，参数都不用变，点击确定

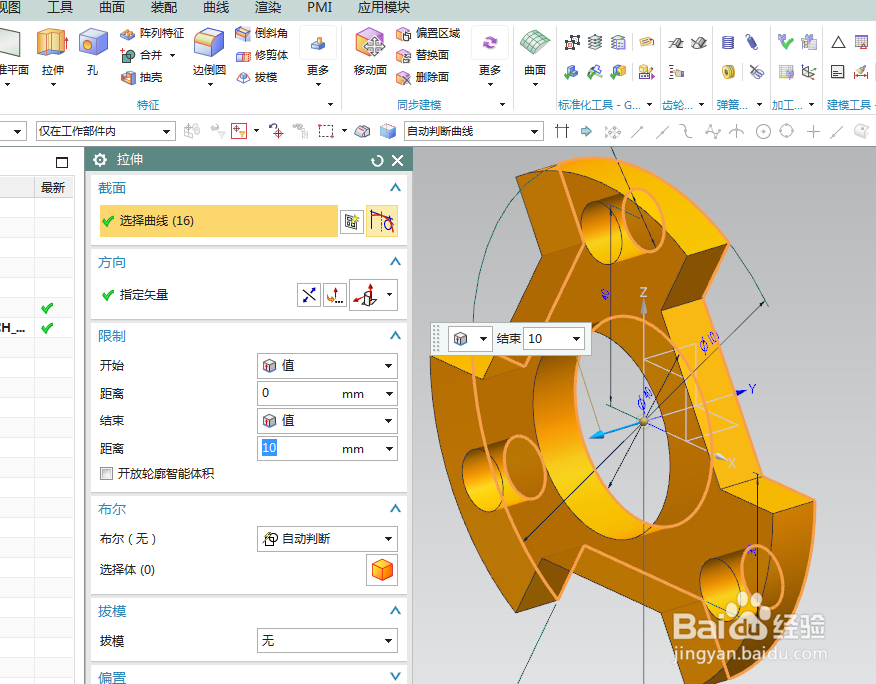

11、如下图所示，设置限制：0开始，10结束，点击确定。

12、如下图所示，隐藏基准坐标系，显示设置为着色，————至此，这个三维实体建模完成，本次练习结束。
