UG10.0工程图如何将视图改成局部放大图

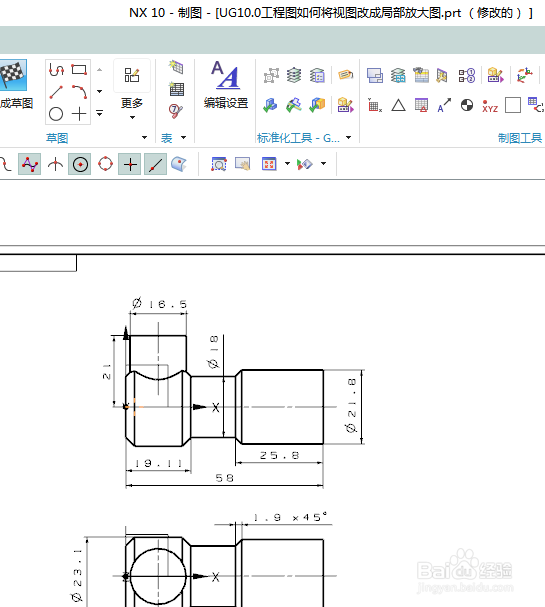

1、如下图所示是，打开事先准备好的UG工程图，

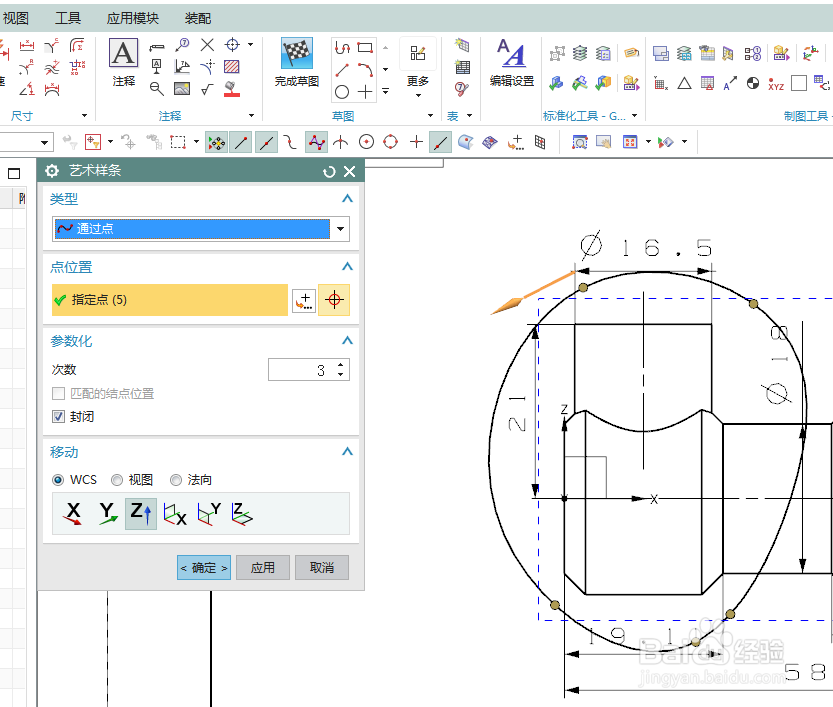

2、如下图所示，激活草图中的艺术样条命令，画一个封闭的艺术样条曲线，将视图中想要放大的那部分框住。

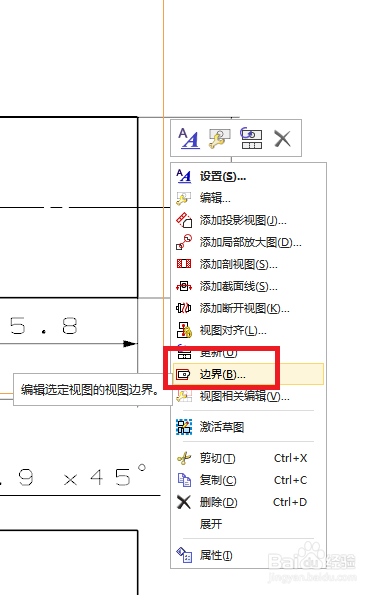

3、如下图所示，鼠标选中实体边界，单击鼠标右键，点击“边界”。

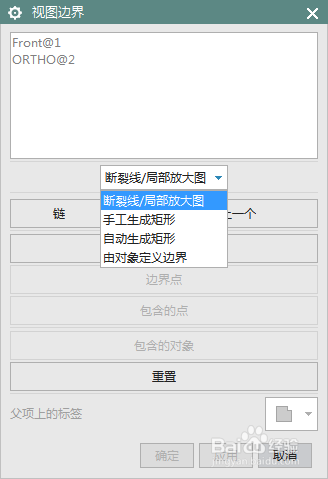

4、如下图所示，软件弹出“视图边界”对话框，将默认的“自动生成矩形”修改成“断裂线/局部放大图”，

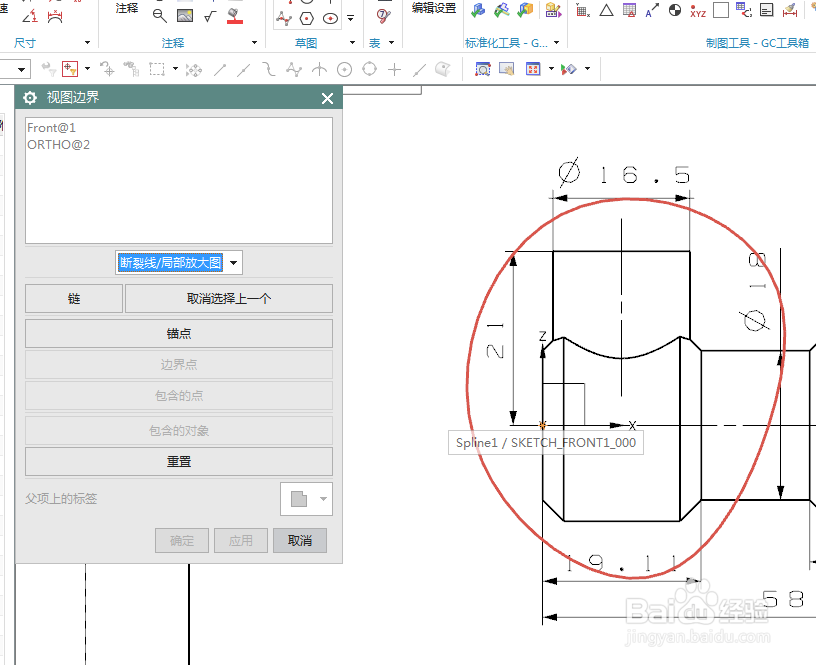

5、如下图所示，选中艺术样条曲线，

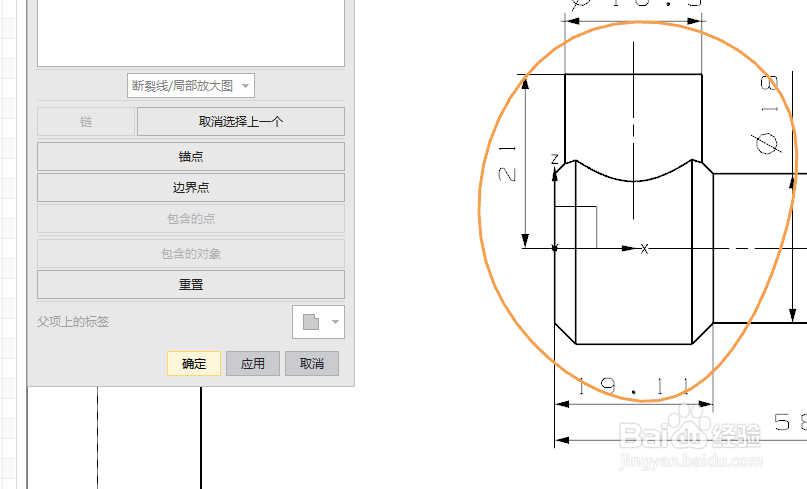

6、如下图所示，对话框中点击确定。

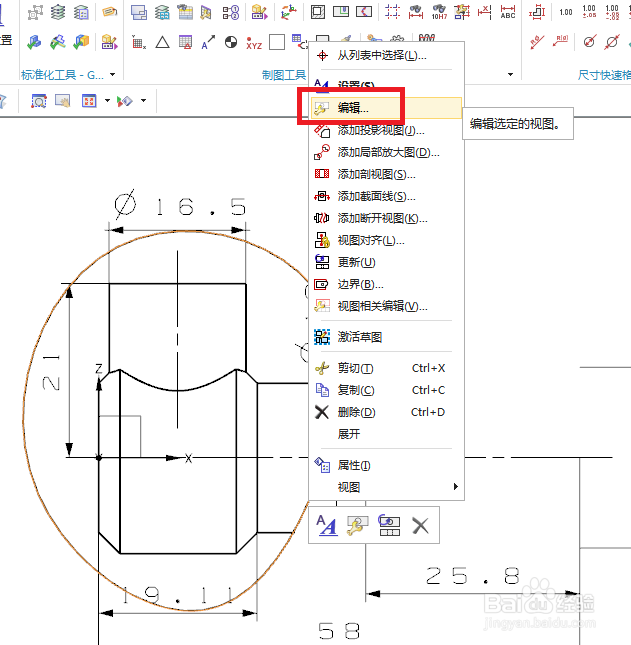

7、如下图所示，一个完整的视图只剩下被样条曲线框住的局部了。选中样条曲线，单击鼠标右键，点击“编辑”。

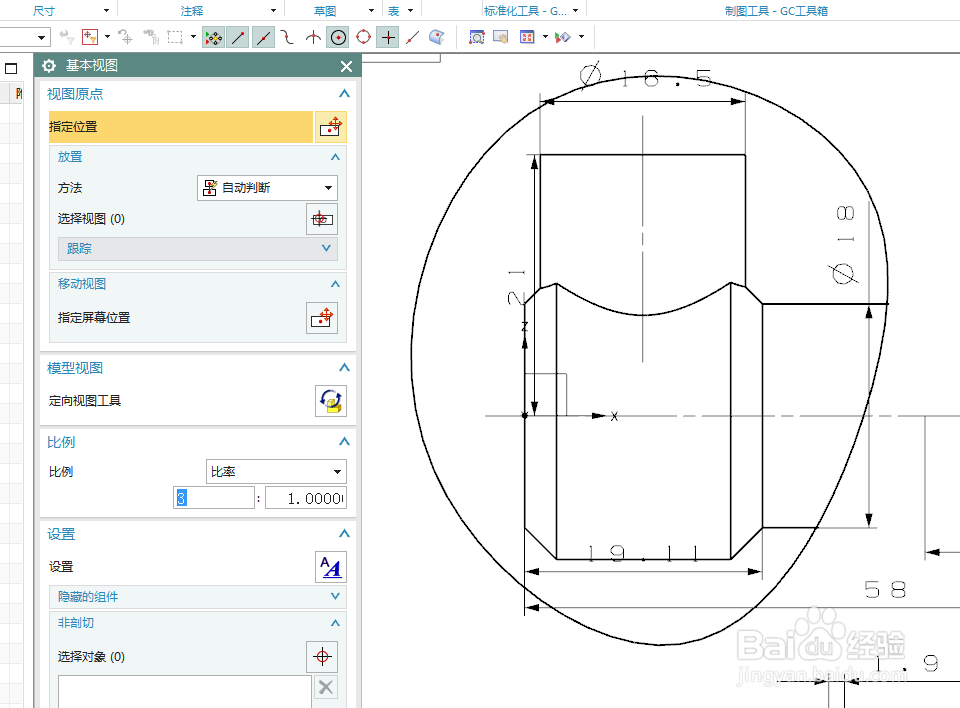

8、如下图所示，软件弹出“基本视图”对话框，调整比例为3:1，————至此，这个基本视图就变成了局部放大图了。
