常用通讯测试工具

1、1.串口测试工具分类：

串口调试工具：用来模拟上下位机收发数据的串口工具，占用串口资源。如：串口调试助手，串口精灵，Comm等。

串口监听工具：用来监听上下位机串口相关操作，并截获收发数据的串口工具。不占用串口资源。如：PortMon，ComSky等。

          下面分别介绍串口调试助手及PortMon的使用。

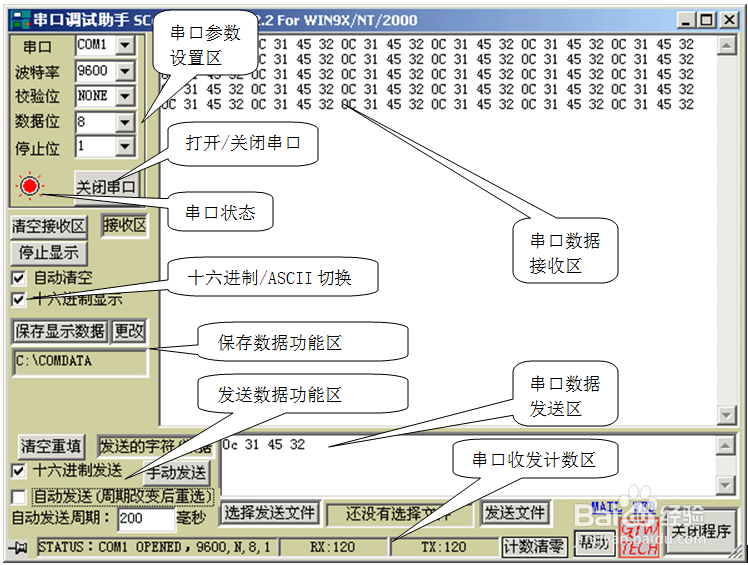

2、1.1. 串口调试助手：

3、操作流程：

· 设置串口参数（之前先关闭串口）。

· 设置接收字符类型（十六进制/ASCII码）

· 设置保存数据的目录路径。

· 打开串口。

· 输入发送数据（类型应与接收相同）。

· 手动或自动发送数据。

· 点击“保存显示数据”保存接收数据区数据到文件RecXX.txt。

· 关闭串口。

4、1.2. PortMon串口监听工具：

5、

1.2.1. PortMon设置及使用：

a. 确保要监听的串口未被占用。

         如果串口被占用，请关闭相应串口的应用程序。比如：要监视MCGS软件与串口1设备通讯，应该先关闭MCGS软件。

    说明：PortMon虽不占用串口资源，但在使用前必须确保要监听的串口未被占用，否则无法进行监视。

b. 运行PortMon，并进行相应设置。

·        连接设置：

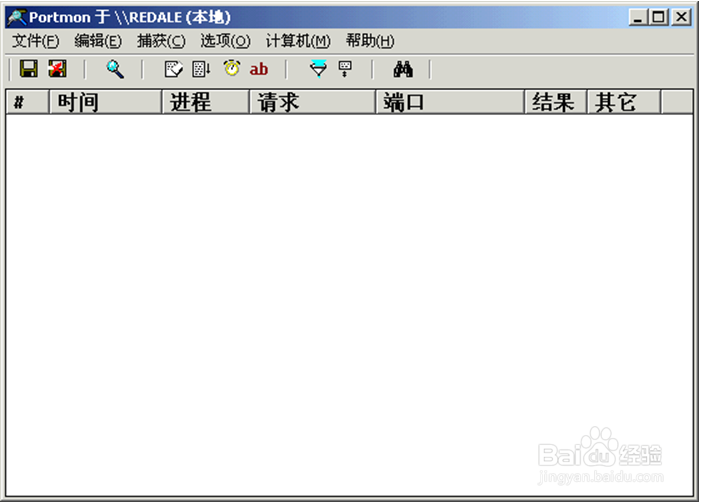

          在菜单栏选择“计算机(M)”->“连接本地(L)”。如果连接成功，则连接状态显示为“PortMon于\\计算机名(本地)”。如下图：

6、·        捕获设置：

Ø  在菜单栏选择“捕获(C)”，并选中“捕获事件(C) Ctrl+E”（前面打钩表示选中）。也可在工具栏中点击“   ”按钮，切换状态。

   “   ”为选中，“   ”为未选中。

Ø  在菜单栏选择“捕获(C)”->“端口(P)”，并选中要监听的串口。如：要监听串口1则选中“COM1 Serial0”。

·        数据显示设置：

Ø  数据显示方式：菜单栏选择“选项(O)”选中“显示16进制”，可使截获数据以16进制显示，否则为ASCII码显示。

Ø  “过滤/高亮”：菜单栏选择“选项(O)”-> “过滤/高亮(L)…” 。弹出设置窗口 。可进行过滤及高亮的设置，以便于数据的观查。

7、注：  过滤可按左图设置，如果不过滤，包含中只填入“*”号，但不能为空。

·        其它设置：

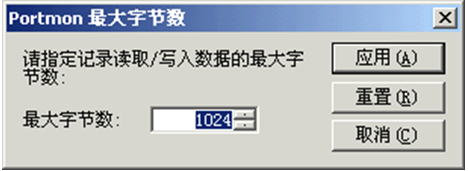

Ø  “最大输出字节”：菜单栏选择“编辑(E)”->“最大输出字节”，弹出设置窗口 。如数据显示不全时，可调整此项

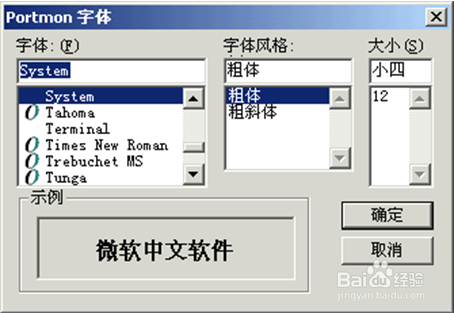

8、Ø  字体设置：菜单栏选择“编辑(E)”->“字体(N)”，弹出设置窗口 。如数据显示过小时，可调整此项。

9、c. 数据监听：

Ø  当上述设置完成后可对串口进行数据监听。

Ø  此时，可正常启动MCGS，组态工程，加入需要调试的驱动之后，并设置好相应参数后，可以切换到设备调试窗口或直接进入运行环境，嵌入版则可以进入模块环境测试驱动。此时在PortMon数据窗口可以看到截获的收发数据包。

·        数据监听步骤：

Ø  启动MCGS。

Ø  组态工程，加入驱动

Ø  设置串口参数

Ø  设备调试窗口或运行环境调试(嵌入版可进入模拟环境测试）

c. 数据观察：

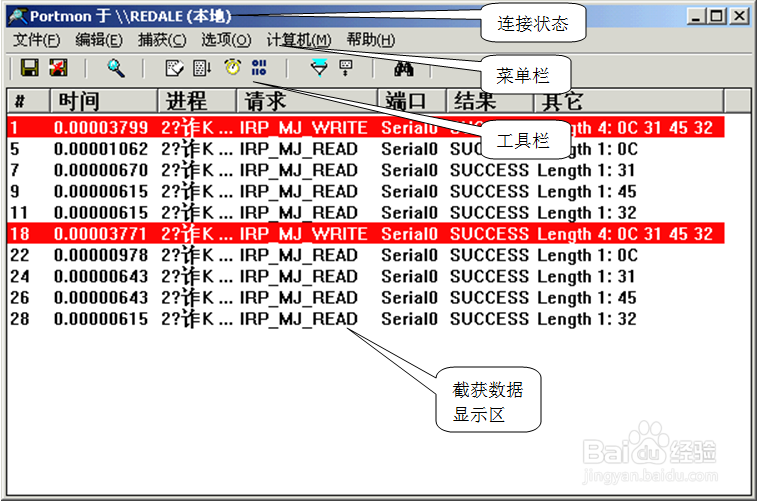

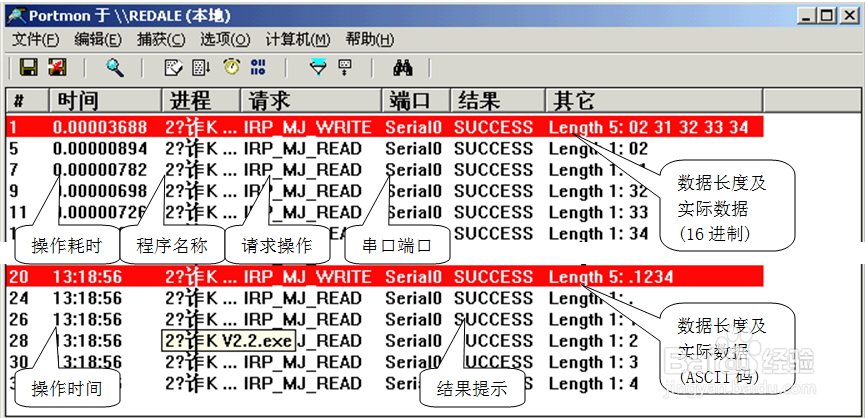

Ø  截获的数据实时显示在监听数据区中，可初步观察和判断。

10、

d. 数据分析：

Ø  主从设备：一发一收收发对应，收(IRP_MJ_READ)、发(IRP_MJ_WRITE)数据帧在监听区可以明显的看到，为方便观察，可设置“过滤/高亮”选项，如果只有发没有数据收到，说明设备未正确响应，需要分析原因。

Ø  主动上送设备：只收不发，上位机只收取数据并进行处理，此时只有收(IRP_MJ_READ)数据，如果驱动有问题，最大可能就是数据解析不正确；如果未收到数据，需要分析设备原因。

e. 数据保存：

Ø  保存(S)：菜单栏选择“文件(F)”->“保存(S)”，数据保存到默认为本地计算机名的LOG文件。

Ø  另存为(A)：菜单栏选择“文件(F)”->“另存为(A)”，数据保存到用户命名的LOG文件。

11、

1.4. Virtual Serial Ports Driver XP：

12、操作流程：

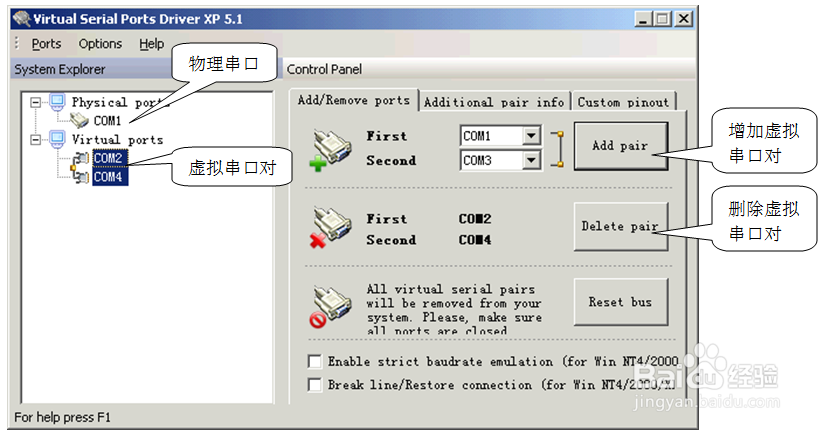

· 增加虚拟串口对：

在“Add/Remove ports”页中，分别在First、Second右侧的下拉列表中选中所增加的虚拟串口对的串口号名称（一般选择除物理串口外的其他串口号），然后点击右侧的“Add pair”按钮增加虚拟串口对，此时在左侧的虚拟串口中就会出现所增加的串口对，如上图所示。之后关闭Virtual Serial Ports Driver XP程序就可以。如果想删除虚拟串口对，则可以在左侧选中已增加的虚拟串口对，此时“Delete pair”按钮变为可用状态，点击则可删除。或点击“Reset bus”删除所有虚拟串口对。

· 使用虚拟串口对：

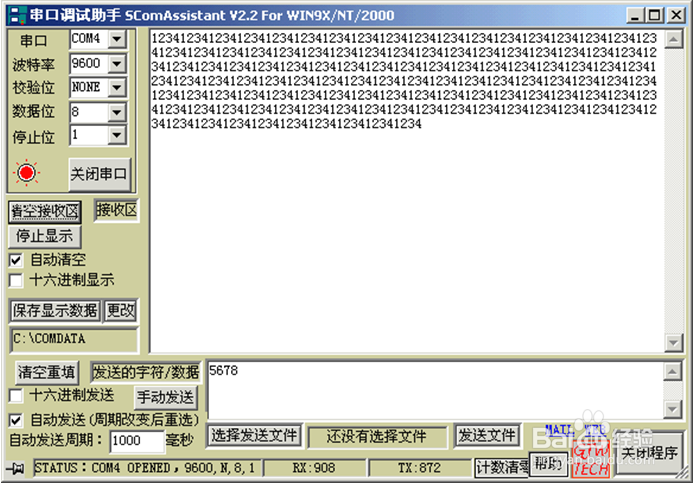

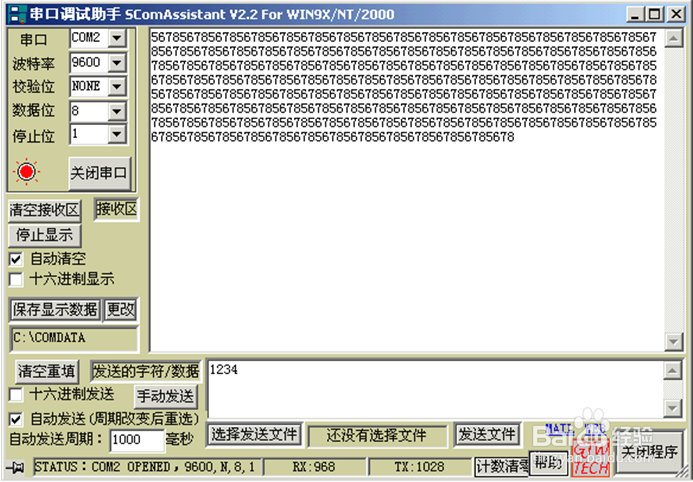

用户串口工具分别打开已经增加虚拟串口的两个串口，就可以互相收发数据。如下图所示：

13、·   在使用MCGS调试驱动时，可将串口父设备参数中串口设置为虚拟串口对中其一个串口（如COM2），而用Comm.exe或SmartCom.exe操作另一串口（如COM4），以虚拟串口数据操作，实现主从或主动上送驱动的模拟测试。

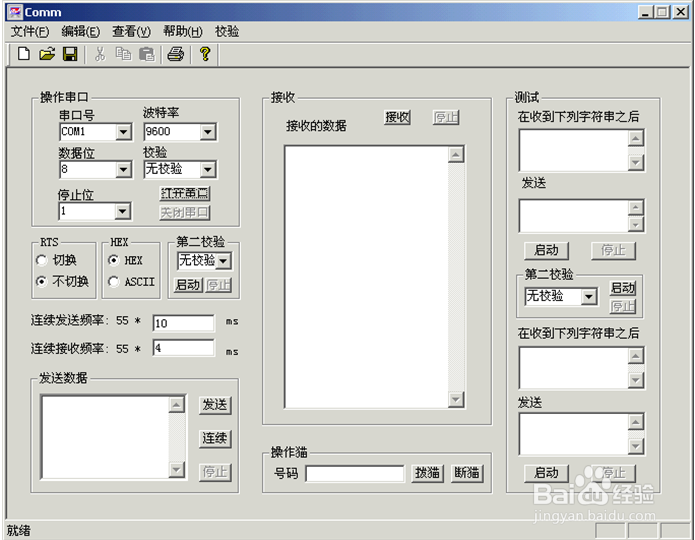

14、1.5. Comm.exe：

此软件使用与刘振中之SmartComm功能相近，大家可参考使用。
