PCB设计常见DRC及修正方法

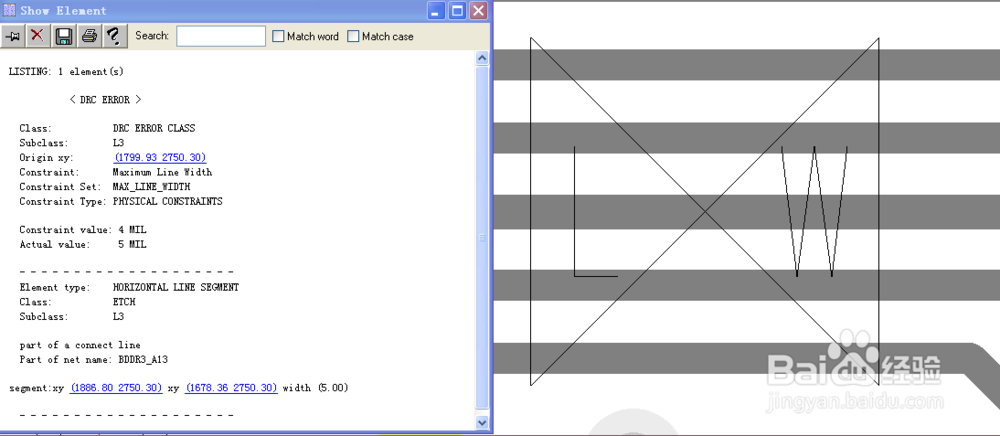

1、 physical类型的：线宽不对（L/W）

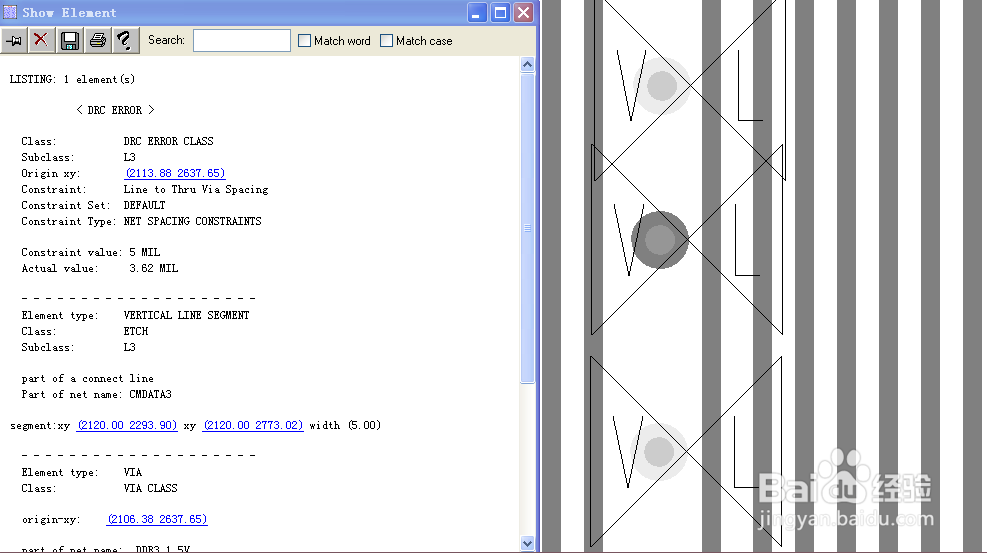

2、spacing类型的：线与孔的间距（V/L）

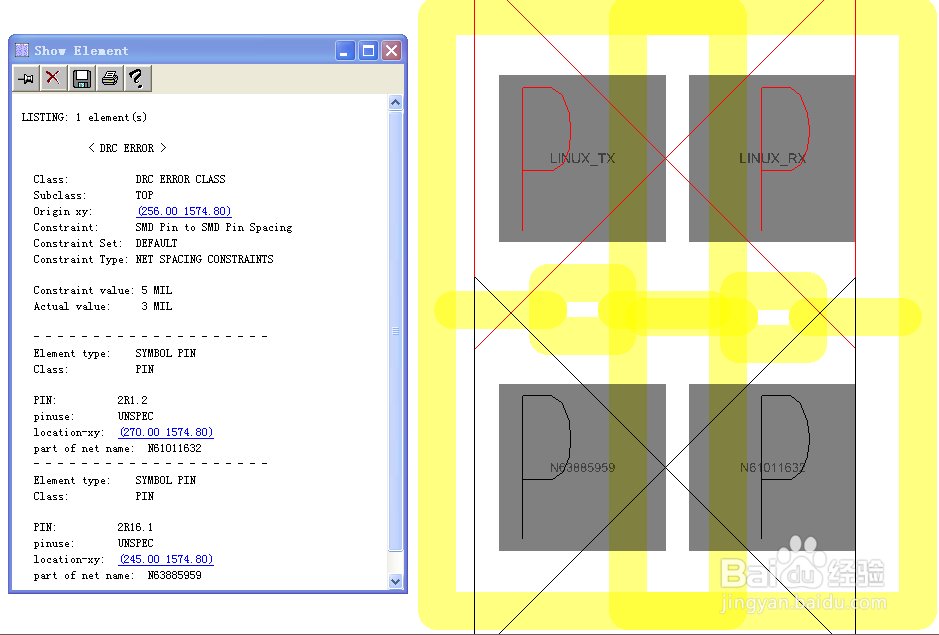

3、design类型：器件干涉（P/P）

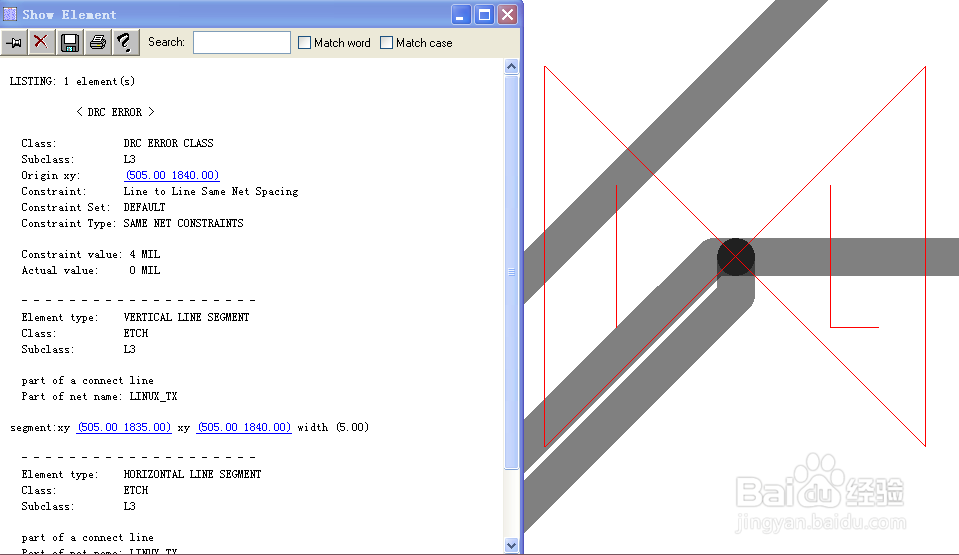

4、同名网络类型：线与线（L/L）

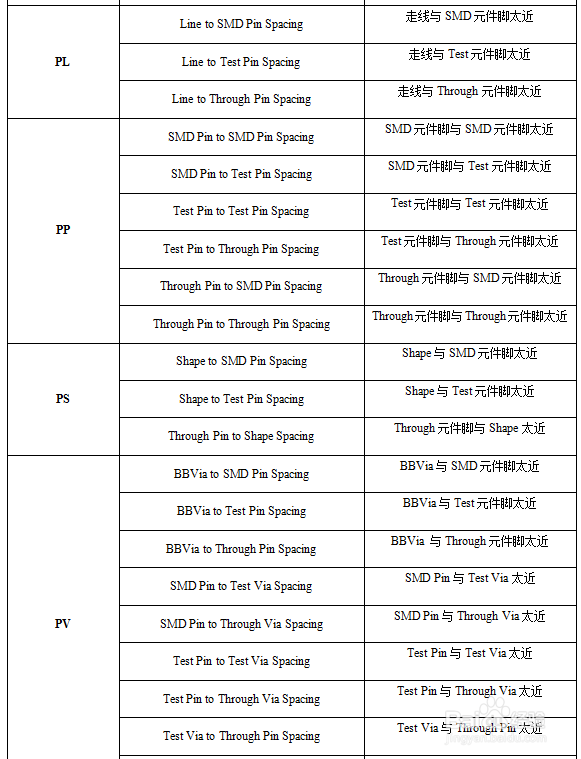

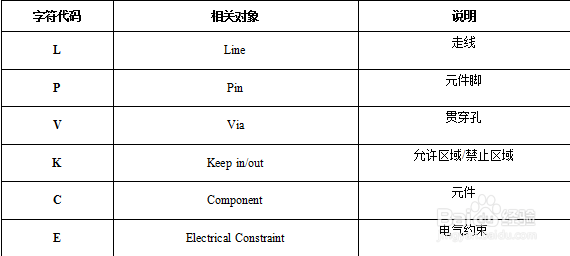

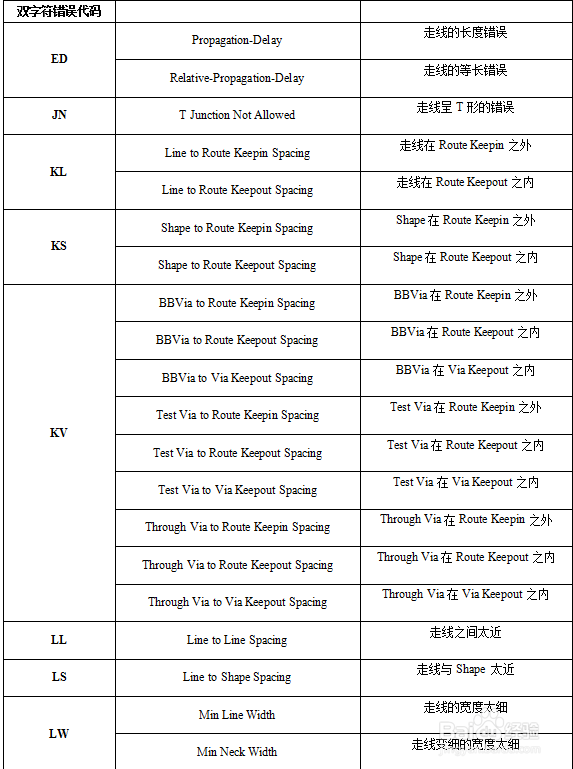

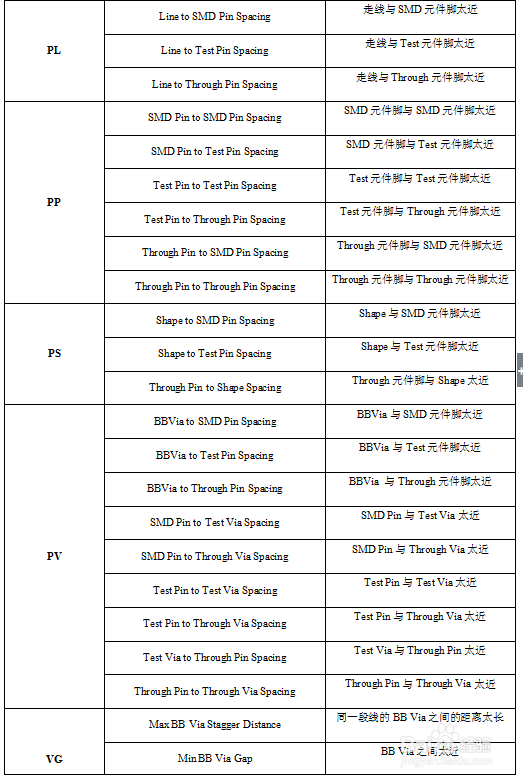

1、字符代码的相关对象与说明

1、 找出DRC的原因：如L：L的DRC，则表明是线到线的间距不满足要求；

2、针对上面的原因，我们拉大线到线的间距使它满足要求即可。

如何设置DRC标识符号的大小：

在allegro的如下图菜单中调整DRC marker size的大小，点ok即可
